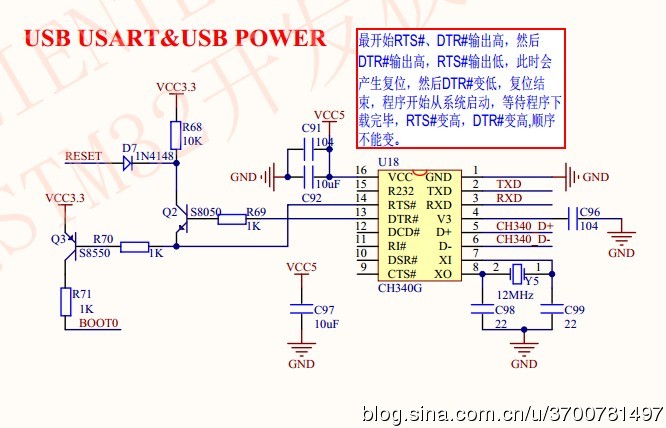

以上就是一鍵下載電路，mcuisp會控制CH340的RTS#和DTR#高低電平的變化，通過控制高低電平的變化，進而控制BOOT0和RESET的狀態，我用電壓表測試了引腳電平的狀態，RTS#和DTR#初始狀態時為高電平，在啟用下載的時候，DTR#維持高，RTS#拉低，此時Q2和Q3都導通，那么BOOT0為高電平狀態，RESET為低電平復位，然后DTR#變低，Q2不導通，復位結束，此時的BOOT0為高電平，那么就會啟用串口下載程序，開始和mcuisp下載軟件進行通信，進行代碼下載，等到代碼下載結束時，RTS#先變高電平，然后DTR#在變高電平，如果DTR#先變到電平，那么又會產生復位的。
