鋰電池專用3.7V升壓5V2A芯片PW6276，SOP8小封裝大電流

ID:1045025 · 發表于 2026-6-12 16:36

3.7V升壓5V2A芯片PW6276：高效同步升壓DC-DC解決方案

一、產品概述

在便攜式電子設備、鋰電池供電系統中，如何將單節鋰電池3.7V電壓高效升壓至5V是一個核心設計需求。PW6276是平芯微半導體推出的一款高效率同步整流升壓DC-DC轉換器，輸入電壓范圍2.5V~4.2V，輸出5V/2.4A，集成低導通電阻的功率MOSFET，無需外接肖特基二極管，典型效率高達87%以上，非常適合移動電源、智能手機、平板電腦等應用場景。

PW6276采用固定500kHz開關頻率的電流模式PWM控制，內置軟啟動、短路保護、過流保護及熱關斷等完善的保護機制，使用SOP8-EP封裝，外圍器件精簡，PCB面積小，是3.7V升壓5V 2A應用的理想選擇。

六、核心特性與保護機制

1. 同步整流，無需外部肖特基二極管

PW6276內置高端P-MOS（42mΩ）和低端N-MOS（39mΩ），實現同步整流，相比傳統異步升壓方案省去了外部肖特基二極管，降低成本的同時提升了轉換效率。

2. 2ms內部軟啟動

上電時芯片采用恒流啟動模式，緩慢給輸出電容充電，有效抑制浪涌電流，保護上游電源和負載。當VOUT升至超過VIN后進入限占空比軟啟動，防止輸出過沖。

3. 恒流短路保護

當輸出電壓跌至VIN的80%以下時，芯片進入恒流短路保護模式，直接限制高端MOS輸出電流（平均電流和峰值電流同時限制），短路電流僅約200mA（VIN=3.6V），有效保護芯片和下游負載。

4. 過流保護（OCP）

峰值電流限制為6.5A，當電感電流達到此閾值時立即關斷開關管，防止過載損壞器件。

5. 欠壓鎖定（UVLO）與熱關斷

輸入電壓低于2.5V時芯片自動關斷，回升至2.7V恢復工作。芯片結溫超過150°C時觸發熱關斷，防止熱損壞。

七、典型應用場景

• 移動電源/充電寶

單節鋰電池3.7V升壓至5V USB輸出，PW6276可提供2.4A大電流輸出，滿足手機快速充電需求。高效率降低發熱，延長電池續航。

• 藍牙音箱/TWS耳機充電倉

鋰電池供電，需要穩定5V為內部功放或充電模塊供電，PW6276小封裝、少外圍器件的特點非常適合空間受限的便攜音頻產品。

• 智能穿戴設備

智能手表、手環等設備需要將鋰電池電壓升壓為傳感器、顯示模塊等供電，PW6276低靜態電流（關斷僅5μA）可延長待機時間。

• IoT物聯網設備

單節鋰電池供電的WiFi/BLE模塊需要穩定5V供電，PW6276的500kHz高頻開關可使用小尺寸2.2μH電感，縮減PCB面積。

• USB供電設備

各類需要5V USB標準供電的設備，從鋰電池升壓輸出，PW6276提供完整的保護機制確保系統安全可靠。

八、PCB設計建議

1. 大電流走線

VIN、SW、VOUT、PGND等大電流路徑的銅箔走線盡量短粗，減少寄生電阻和電感。SW引腳走線應盡量短以降低EMI輻射。

2. 輸入電容布局

輸入電容CIN必須緊靠VIN引腳放置，采用短粗走線連接至VIN和GND，減小輸入紋波。推薦使用兩顆22μF貼片陶瓷電容并聯。

3. 輸出電容布局

輸出電容緊靠VOUT引腳放置，R2接地端應盡量靠近輸出節點采樣，避免走線電阻影響輸出電壓精度。

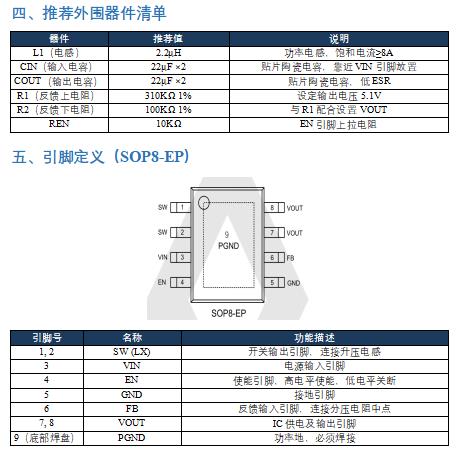

4. 底部焊盤（PGND）

SOP8-EP封裝的底部焊盤（Pin 9 PGND）是內部功率地，必須可靠焊接至PCB大面積銅箔GND平面，既作為電氣連接也作為散熱通路。建議在焊盤下方打多個散熱過孔連接至背面地銅皮。

5. 反饋?zhàn)呔€

FB反饋網絡（R1、R2）應遠離SW開關節點走線，避免噪聲耦合。FB走線保持短而細，直連IC的FB引腳。
