IP2325升級替代：效率從93%提升到95%，溫度更低，BOM省3毛+

ID:1045025 · 發表于 2026-6-11 16:28

PW4253 Pin-to-Pin替代IP2325，省掉2顆電容，BOM成本立省3毛+

還在用IP2325給雙節鋰電池充電？該換了

IP2325有一個讓采購和成本工程師頭疼的問題——外圍電容用得多，而且要求高耐壓大容量。特別是1腳端那兩顆22μF/16V以上的陶瓷電容，以及輸入端的10μF電容，在當前MLCC價格持續走高的行情下，這兩顆電容的采購成本已經非常可觀了。

現在有一顆可以直接Pin-to-Pin替換IP2325的芯片——平芯微PW4253，不僅性能穩定，成熟，關鍵是能省掉2顆電容，光物料成本就能省3毛多，接近4毛前。

PW4253是平芯微（PWCHIP）推出的一款高性能同步升壓型雙節鋰電池充電管理IC，采用SOP8-EP封裝，引腳定義與IP2325完全兼容，可以直接Pin-to-Pin替換，PCB無需做任何改動。

核心參數對比：

PW4253輸入電壓范圍4.5V~5.8V，IP2325為4.5V~5.5V，PW4253輸入范圍更寬；輸出充電電壓同為8.4V（雙節滿充）；充電電流方面PW4253最大可達2A，IP2325為1.2A，PW4253電流能力提升67%；開關頻率PW4253為750kHz，高頻設計使得電感體積可以更小；轉換效率PW4253可達94%~96%，IP2325為93%，PW4253效率更高意味著發熱更小。

兩者均內置功率MOSFET，無需外接肖特基二極管，同為同步升壓架構。

核心優勢：省掉2顆電容，直接降成本

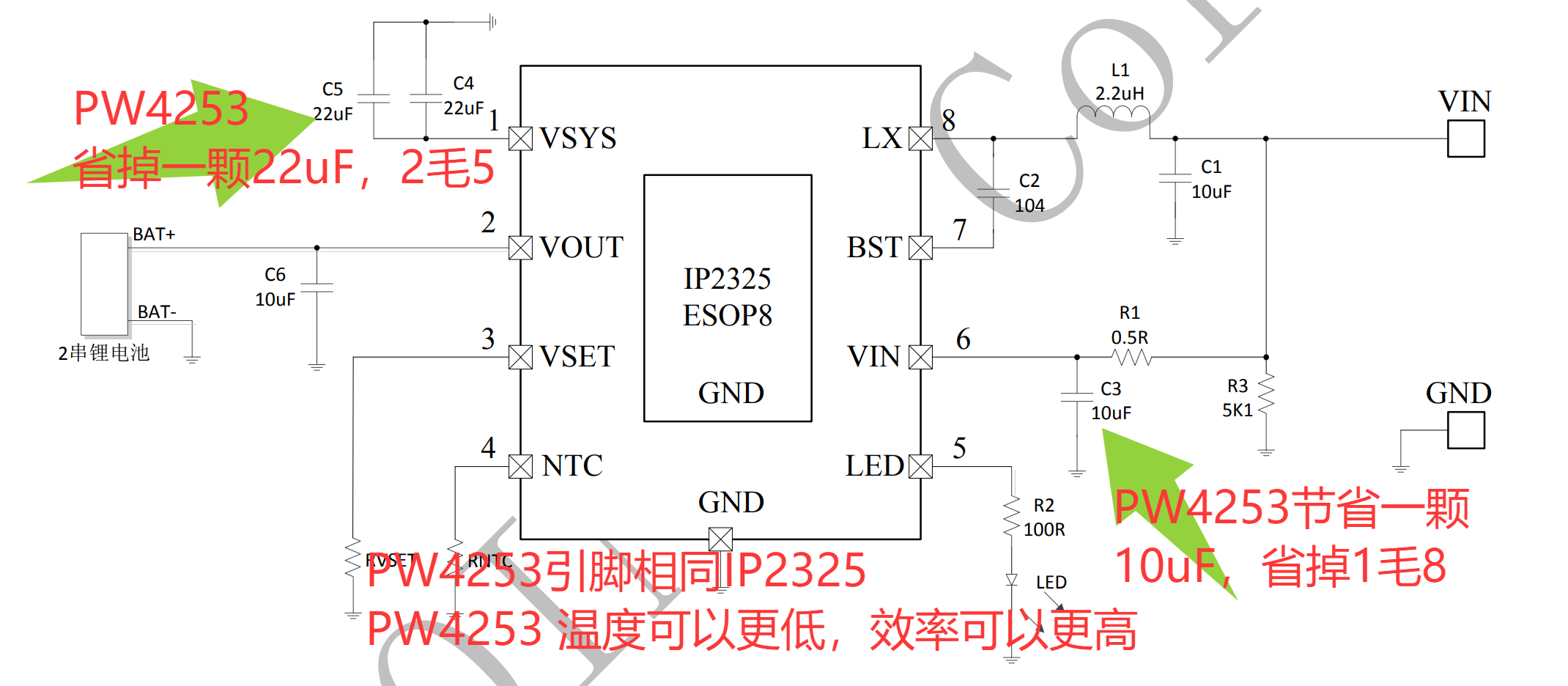

PW4253相對于IP2325最直接的成本優勢在于——典型應用電路中可以省掉2顆電容，分別是一顆22μF輸出電容和一顆10μF輸入電容。

這在當前的市場環境下意味著什么？

22μF/16V及以上耐壓的MLCC陶瓷電容，目前市場單價已經不便宜了，再加上一顆10μF的輸入電容，兩顆加起來的采購成本輕松超過3毛多錢。對于出貨量大的消費電子產品來說，每臺省3毛多，一萬臺就是3000多元，十萬臺就是3萬多元——這還只是電容的物料成本，還沒算上貼片工序、焊接良率、倉儲管理等隱性成本。

PW4253之所以能省掉這兩顆電容，是因為其內部集成度更高，晶圓面積更大，750kHz高開關頻率配合優化的控制環路設計，對輸入輸出電容的紋波抑制能力更強，典型應用中僅需1顆電感+3顆電容（含自舉電容）即可構成完整充電系統，外圍元件總數比IP2325方案少2顆大電容。

Pin-to-Pin替代，零改版切換

對于已經在用IP2325的客戶來說，切換到PW4253的成本幾乎為零：

第一，封裝完全兼容。PW4253采用SOP8-EP封裝，引腳間距、焊盤尺寸與IP2325的ESOP8封裝完全一致，可以直接貼到原有PCB上。

第二，引腳功能一一對應。無需修改PCB布局走線，無需調整焊盤設計，拿來就貼。

第三，外圍電路向下兼容。IP2325原方案中多出的那2顆電容，在PW4253方案中即使保留也不會影響電路功能，客戶可以選擇在下一版PCB中去掉，也可以在當前版本中直接不貼（空貼位），靈活過渡。

這意味著客戶只需要在BOM表中把芯片型號從IP2325改為PW4253，同時去掉2顆電容的貼裝，立刻就能實現成本下降。

方案成熟度：經過大規模量產驗證

有工程師可能會問：PW4253方案成熟嗎？穩定嗎？

答案是——非常成熟。PW4253已經在市場上大規模量產,出貨大，覆蓋藍牙音箱、頭戴式耳機、便攜式小風扇、手持電動工具、頸椎按摩儀、騎行燈、航模遙控器等大量雙節鋰電池產品。產品的可靠性和一致性經過了充分的市場驗證。

而且平芯微在PW4253的基礎上已經在開發下一代產品PW4252，進一步提升性能指標。PW4253作為一款經過長期驗證、高度成熟穩定的產品，完全可以放心大批量使用。

性能對比總結

從輸入電壓范圍來看，PW4253為4.5V~5.8V，比IP2325的4.5V~5.5V更寬，對USB電源的兼容性更好。

從充電電流來看，PW4253最大2A，IP2325最大1.2A。如果產品后續需要提升充電速度，PW4253有充足的余量，而IP2325已經到了極限。

從轉換效率來看，PW4253可達94%~95%，比IP2325的93%更高，意味著更低的發熱和更小的散熱壓力。

從外圍元件數量來看，PW4253典型應用僅需1電感+3電容，IP2325需要1電感+5電容，PW4253少2顆電容。

從開關頻率來看，PW4253的750kHz比IP2325的500kHz更高，可以選用更小尺寸的電感，進一步縮小PCB面積。

從成本角度來看，芯片本體價格相當，但PW4253省掉的2顆電容（22μF+10μF）可直接節省3毛以上的BOM成本，大批量更有價格優勢。

IP2325用了這么多年，確實穩定好用，但在電容價格不斷上漲的當下，每一顆能省掉的電容都是實打實的利潤空間。PW4253作為IP2325的Pin-to-Pin全兼容替代方案，不僅性能參數全面超越（更高電流、更高效率、更高頻率），更重要的是能直接省掉22μF和10μF各一顆電容，在不改版、不改線、不重新認證的前提下，單臺BOM成本直降3毛+。

方案成熟、量產驗證、替換零風險——如果你還在用IP2325，是時候考慮切換到PW4253了。
