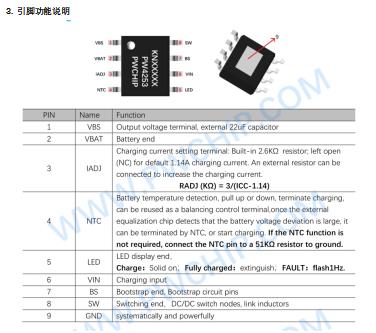

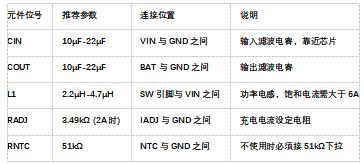

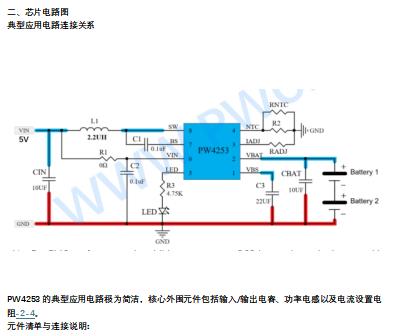

PW4253芯片測試流程文檔 一、芯片簡介 1. 基本概述 PW4253是一款專為雙節串聯鋰電池(7.4V/8.4V)設計的同步升壓充電管理IC。其核心優勢在于高度集成——內部集成了功率MOSFET,采用同步整流架構,僅需極少的外圍元件即可構建完整的充電方案。 · 工作模式:5V USB輸入,升壓輸出8.4V給兩節串聯鋰電池充電 · 開關頻率:750kHz · 可調充電電流:1.14A-2A (8.4V) 封裝形式:SOP8-EP(底部帶散熱焊盤)

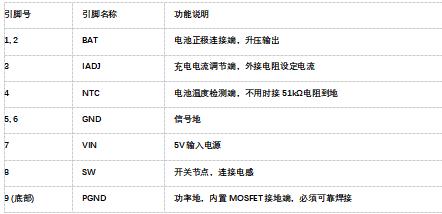

下載附件
2026-6-11 13:52 上傳
下載附件
2026-6-11 13:52 上傳
下載附件
2026-6-11 13:52 上傳
下載附件
2026-6-11 13:52 上傳
下載附件
2026-6-11 13:52 上傳
下載附件
2026-6-11 13:52 上傳
下載附件
2026-6-11 13:52 上傳
下載附件
2026-6-11 13:52 上傳

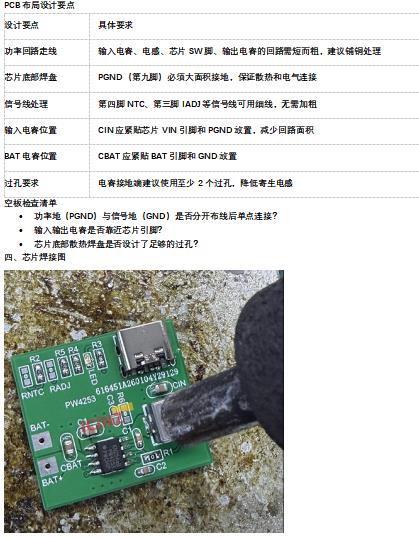

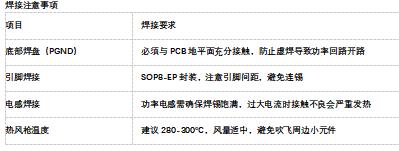

焊接后檢查 1. 目視檢查:底部焊盤是否與PCB充分接觸(可觀察芯片是否平整) 2. 短路測試:用萬用表測量VIN與GND、BAT與GND之間無短路 3. 電感測量:電感兩端對GND無短路 測試前準備確認 · 焊接完成后清洗助焊劑殘留 · 通電前測量VIN與GND阻抗正常 · 確保第四腳(NTC)已接51kΩ下拉電阻 一、 測試準備與環境搭建 1. 測試工具: o 電源:可編程直流電源(提供5V輸入)。 o 負載:電池模擬器或電子負載(模擬兩節鋰電池電壓,如7.4V-8.4V)。 o 測量儀表:萬用表(測量板端電壓)、紅外溫度儀(測量溫度)、高精度電流表(測量待機功耗)。 o 待測板:確保已按規格書焊接完成,注意功率回路(電感、輸入輸出電容)應走線寬而短,底部PGND焊盤需可靠接地-2。 2. 關鍵公式: o 效率測試原理:file:///C:/Users/win3/AppData/Local/Temp/ksohtml6508/wps66.jpg o 需注意線阻造成的壓降,測試時應使用萬用表直接在板端測量電壓,而非電源設備屏幕顯示的電壓

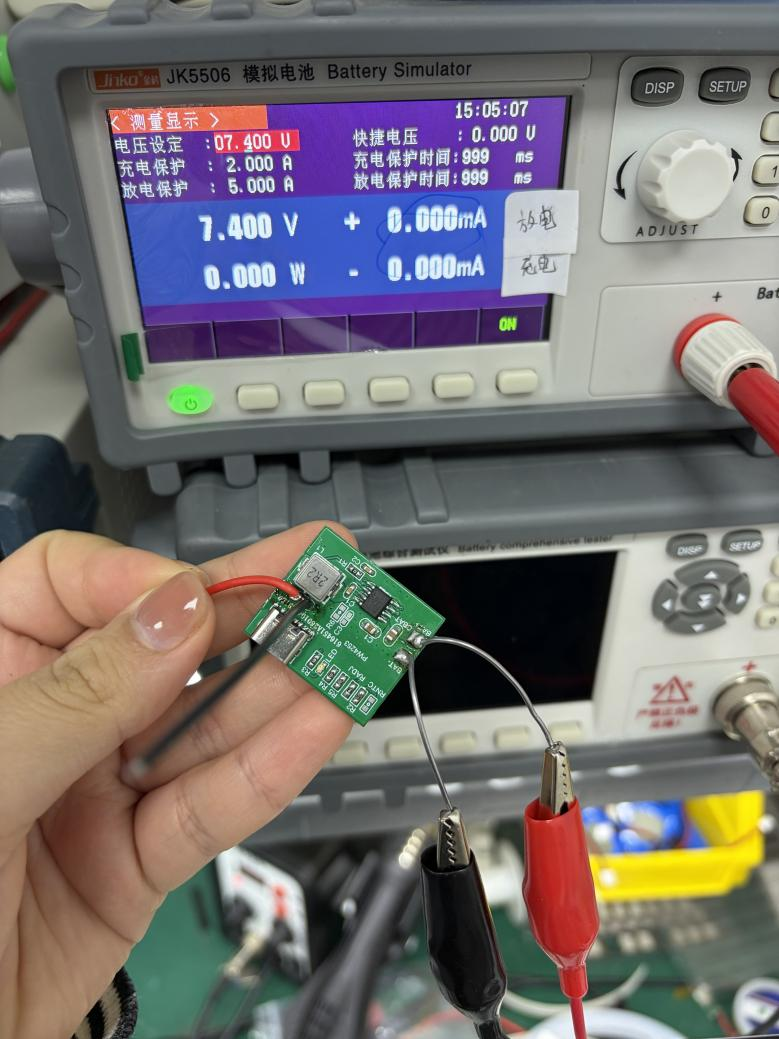

二、 核心測試流程 1. 電池待機功耗(自耗電) 此測試旨在測量當輸入斷開時,芯片從電池抽取的電流,直接影響電池的靜置存放時間。 · 操作:不接入5V輸入,僅將電池模擬器連接到板端的電池接口(BAT+)。 · 標準:將電池電壓設置在7.4V至8.4V范圍內,觀察電流。 · 結果:正常值應低于1微安(接近0mA),表明芯片在靜態下功耗極低。
下載附件
2026-6-11 13:52 上傳

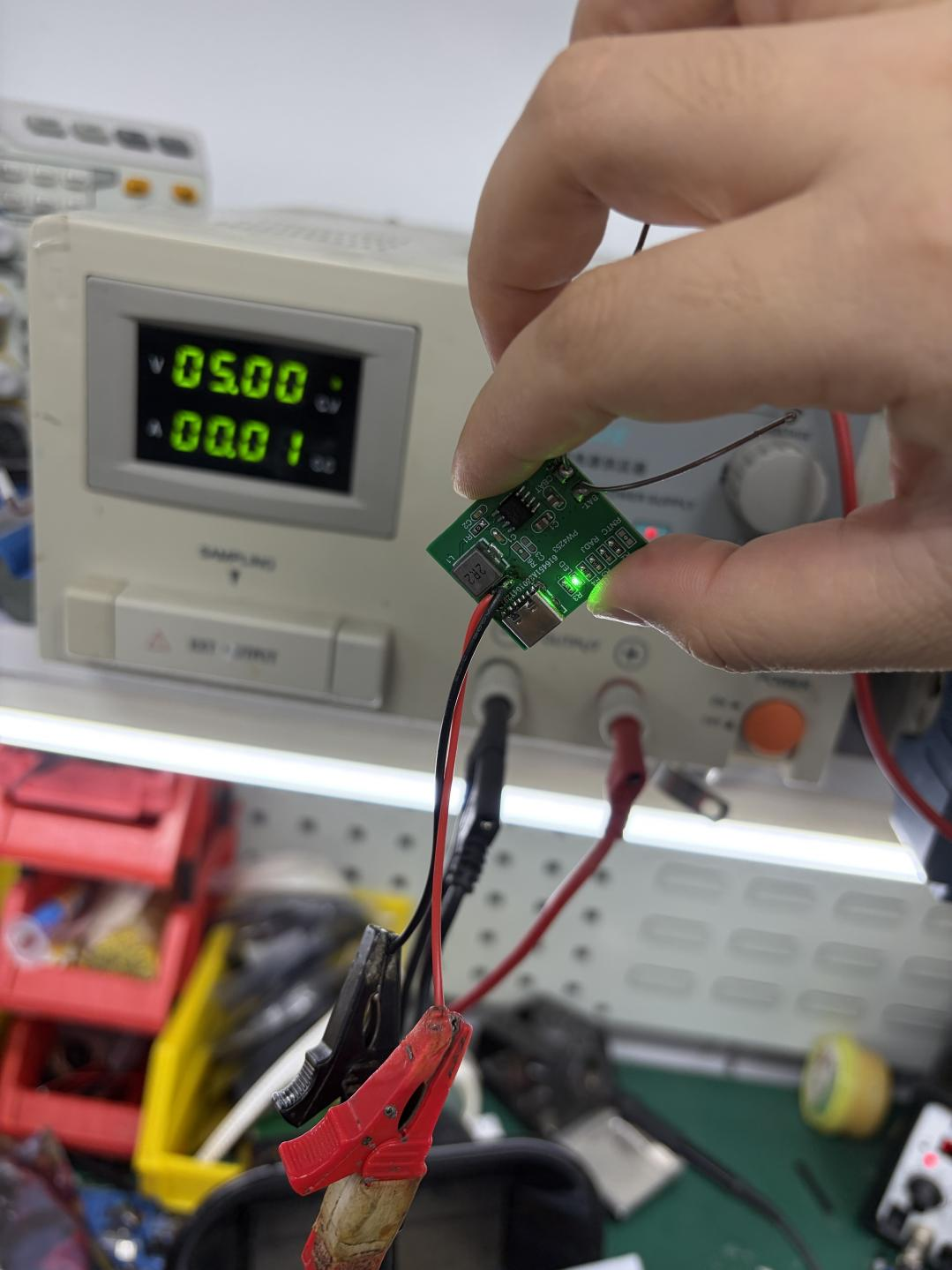

2. 無電池狀態(空載檢測) PW4253具備電池檢測功能,未檢測到電池時不會輸出全功率,此測試用于驗證檢測功能是否正常。 · 操作:接入5V輸入,不接電池或電池模擬器。 · 現象:輸出電壓應在8.4V左右波動或跳動,指示燈呈現閃爍狀態(通常頻率受輸出電容影響),表明芯片正在周期性地嘗試檢測電池,無法穩定輸出大功率。
下載附件
2026-6-11 13:52 上傳

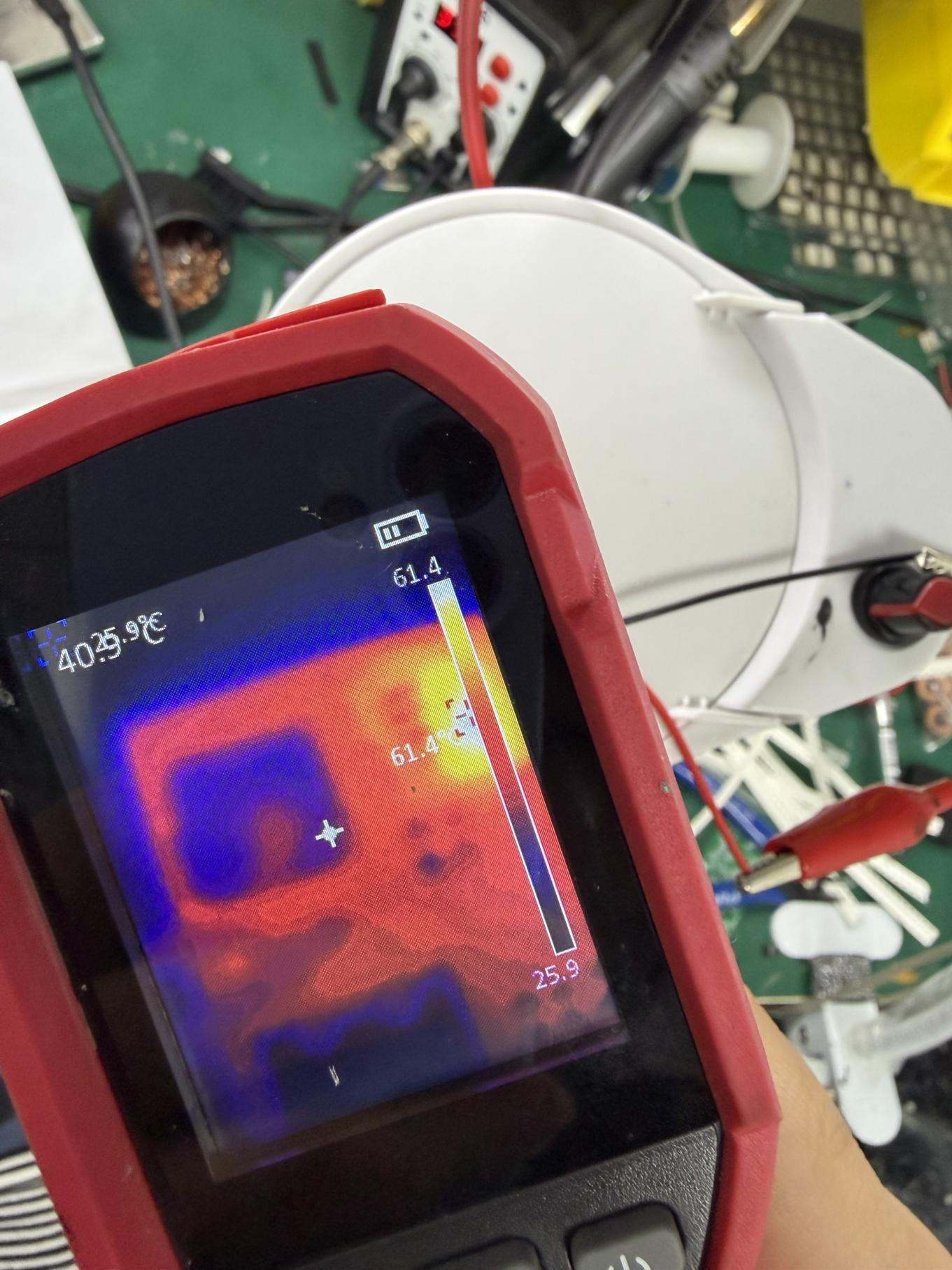

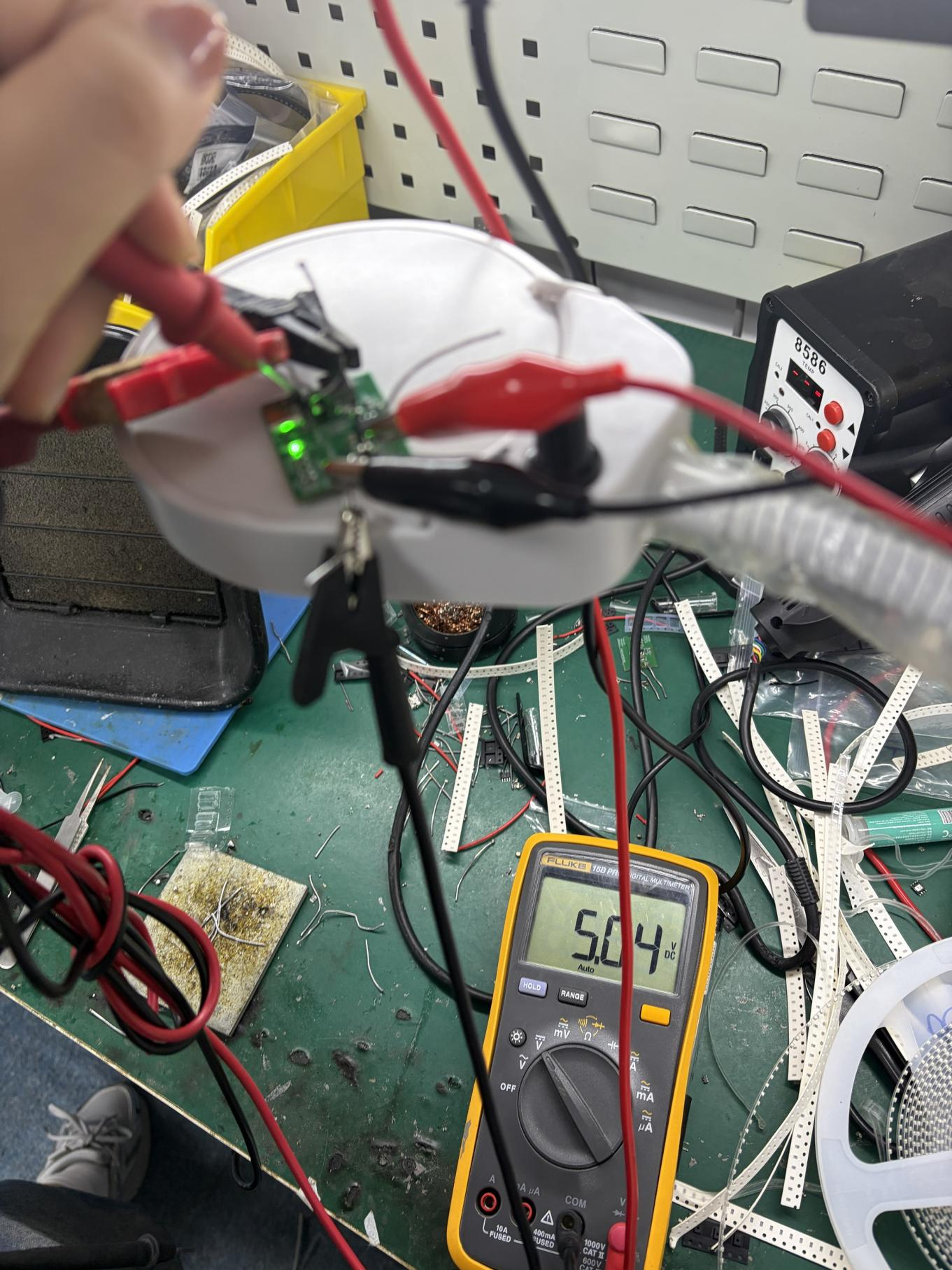

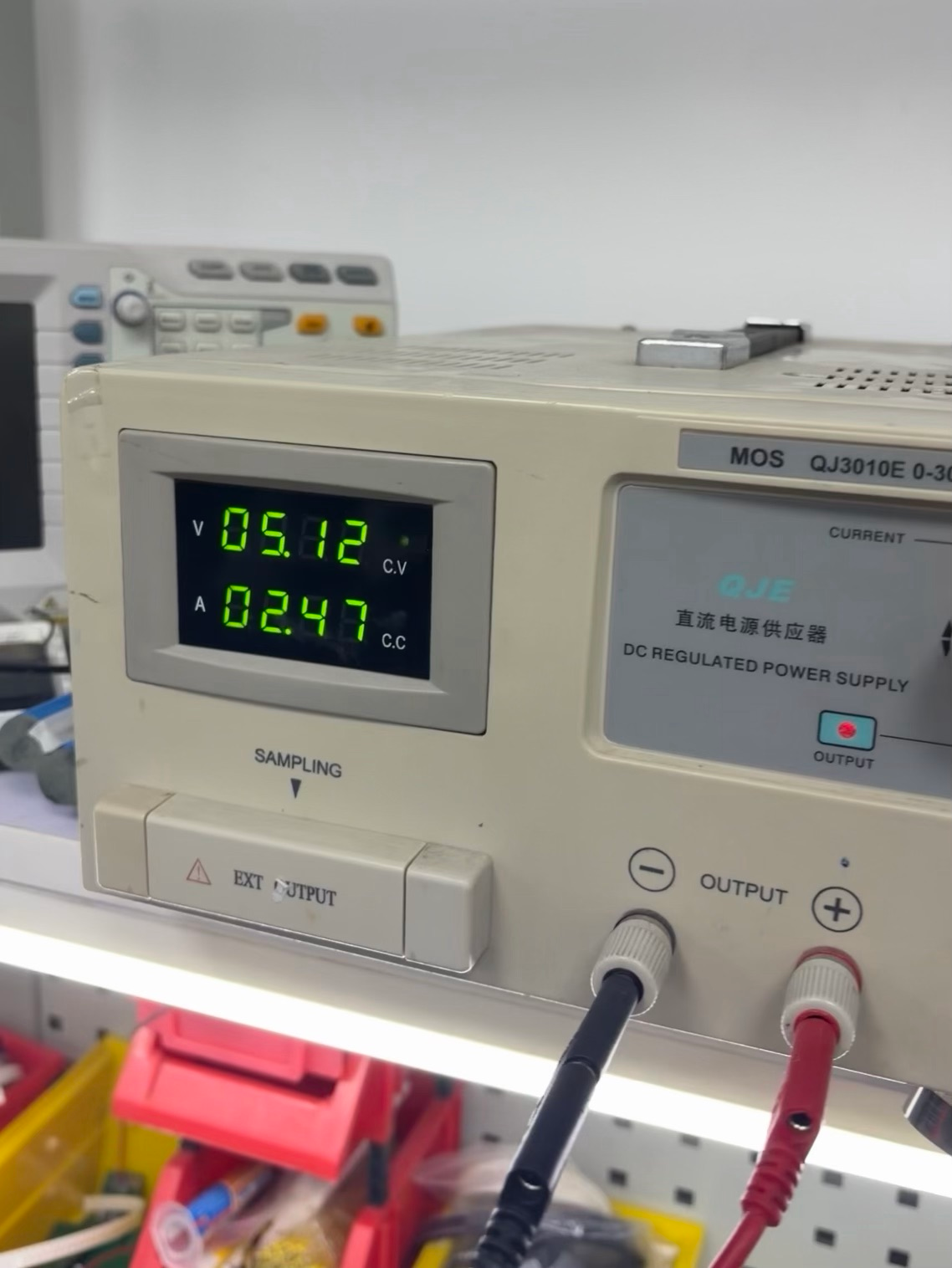

3. 效率與溫度測試 這是衡量芯片性能的核心指標,直接決定了PCB的發熱程度和最大輸出能力。 · 操作: 1. 接入5V輸入,連接電池模擬器(設置為約7.7V,即電池充電中途電壓)。 2. 讀取板端輸入電壓 file:///C:/Users/win3/AppData/Local/Temp/ksohtml6508/wps67.jpg 和輸入電流 file:///C:/Users/win3/AppData/Local/Temp/ksohtml6508/wps68.jpg。 3. 讀取板端輸出電壓 file:///C:/Users/win3/AppData/Local/Temp/ksohtml6508/wps69.jpg 和輸出電流 file:///C:/Users/win3/AppData/Local/Temp/ksohtml6508/wps70.jpg。 4. 待溫度穩定后,使用紅外溫度儀測量芯片表面溫度。 · 數據參考(基于1.5A輸出負載): o 輸入:5.04V/2.47A 左右(視輸出功率而定)。 o 輸出:約7.78V/1.493A。 o 效率:同步升壓結構效率較高,通常在93% 范圍。 o 溫升:芯片表面溫度(紅外測得)約61.4℃ ,手摸體感約55℃。效率越高,溫度越低
下載附件
2026-6-11 13:52 上傳
下載附件
2026-6-11 13:52 上傳
下載附件
2026-6-11 13:52 上傳
下載附件
2026-6-11 13:52 上傳

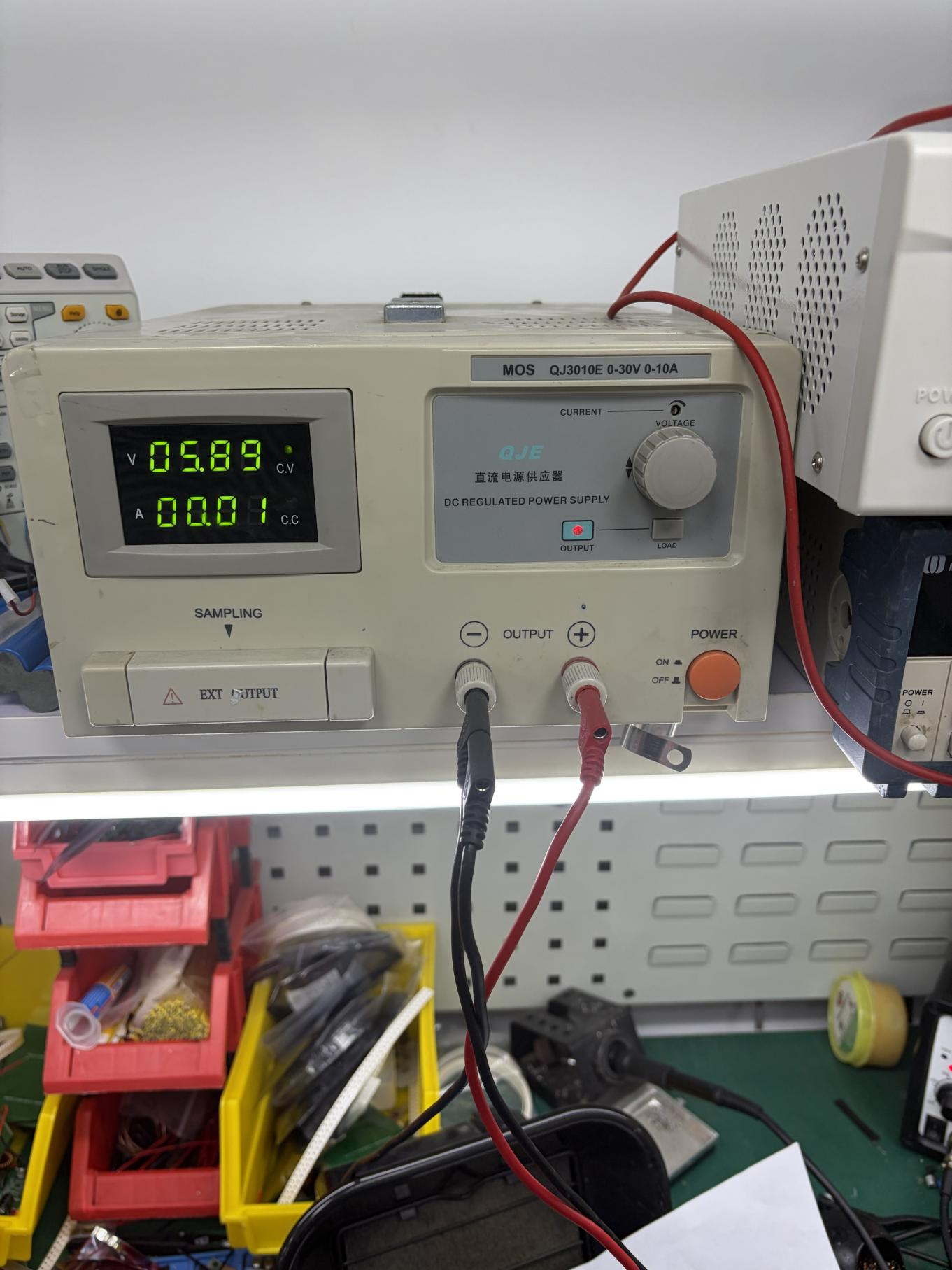

4. 輸入過壓保護(OVP) 測試芯片在輸入電壓異常升高時能否切斷充電,以保護后級電路。 · 操作:緩慢調高輸入電壓(從5V開始上調)。 · 標準:當輸入電壓升至約 6.0V - 6.1V 時,充電電流應降為0,芯片停止充電
下載附件
2026-6-11 13:52 上傳
下載附件
2026-6-11 13:52 上傳

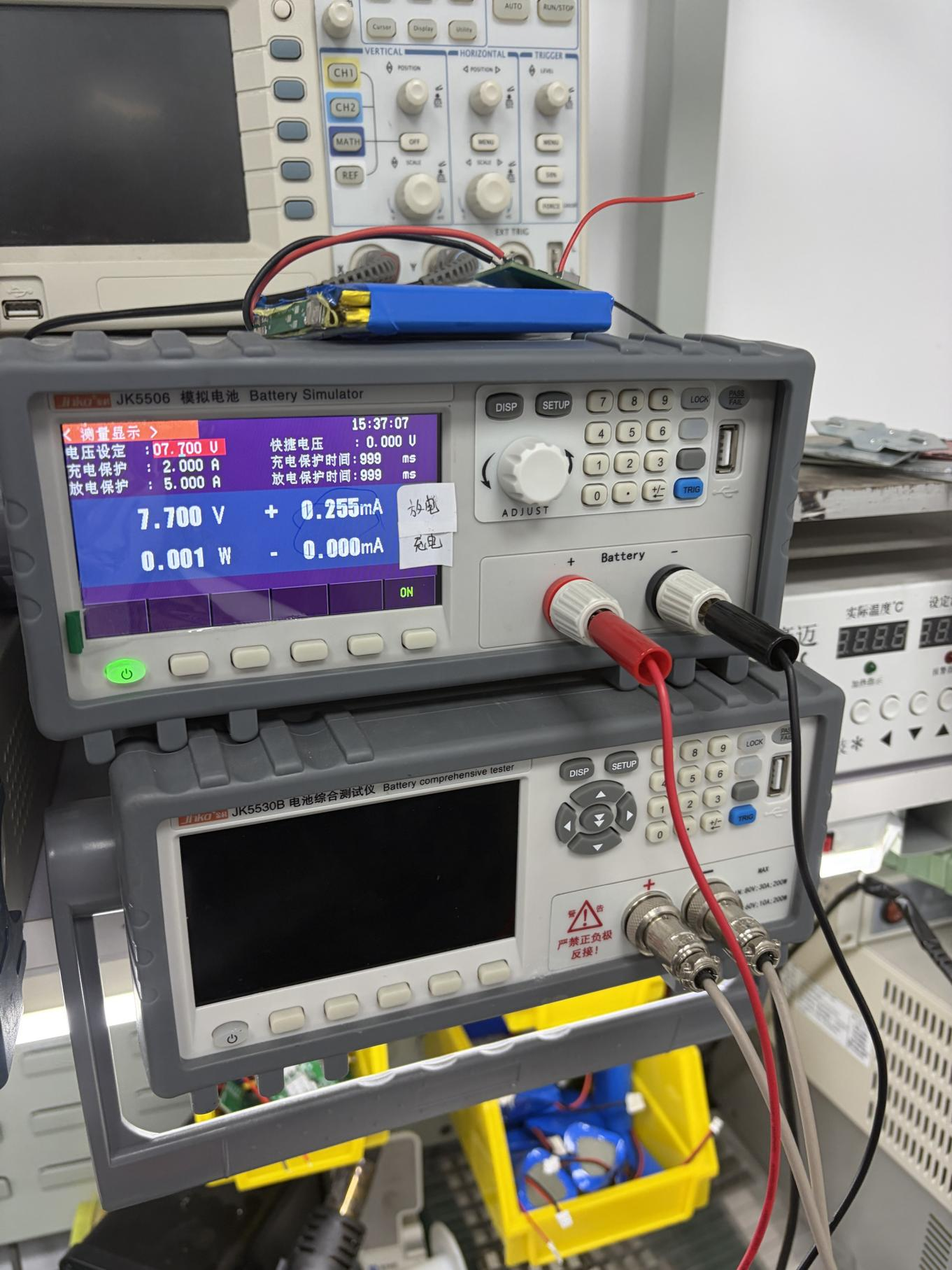

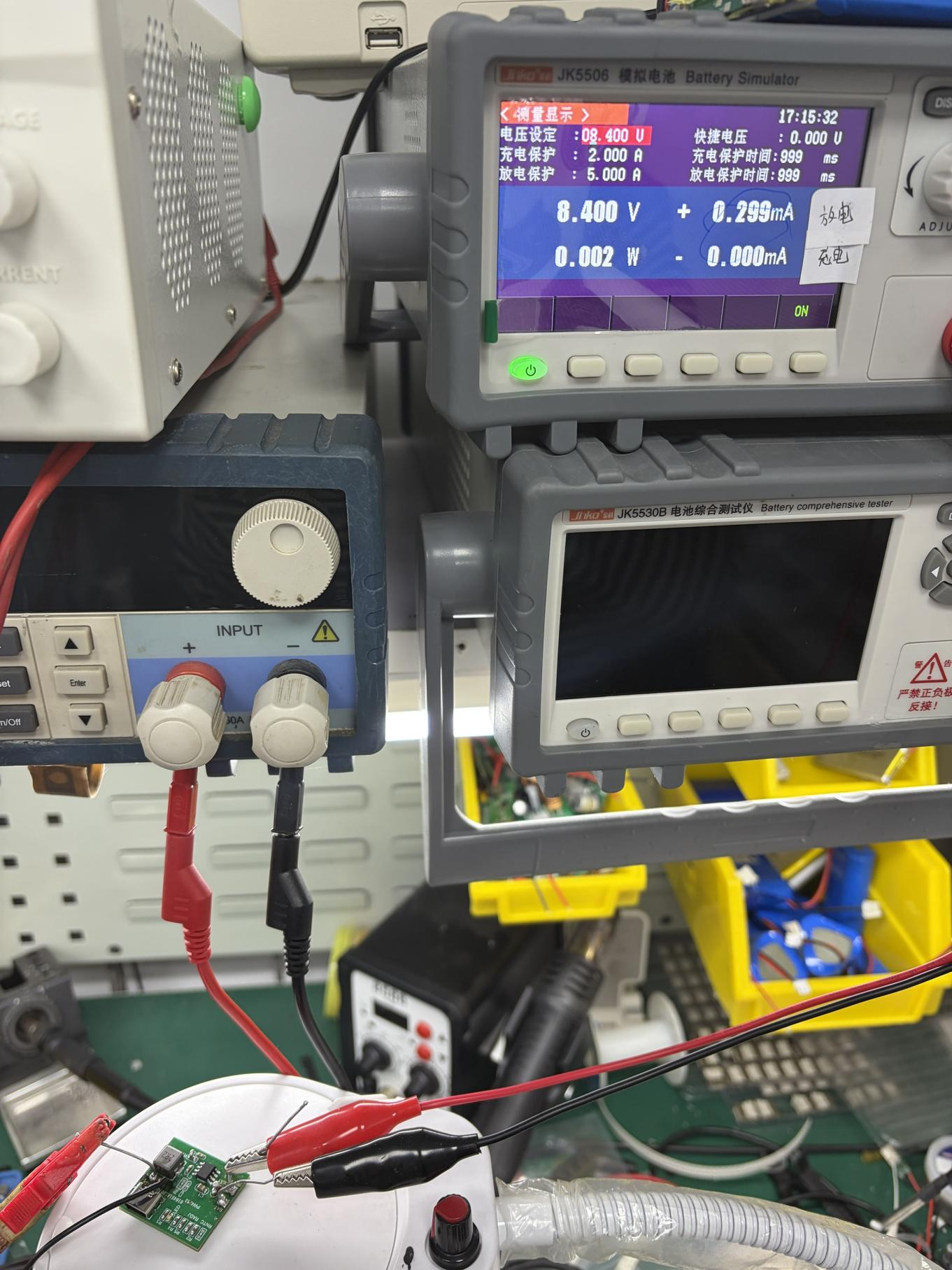

5. 充滿后電池功耗(浮充管理) 測試電池充滿后,如果輸入電源不斷開,系統維持電池滿電狀態所需的功耗。 · 操作:將電池模擬器從7.4V拉到為8.4V(滿電狀態),接入5V輸入,測量流入電池端的電流。 · 結果:正常值約為0.299毫安(mA) · 補充說明:芯片采用滯環控制,當電池電壓因自耗電降至約8.2V時,芯片會再次啟動充電,回升至8.4V,如此循環

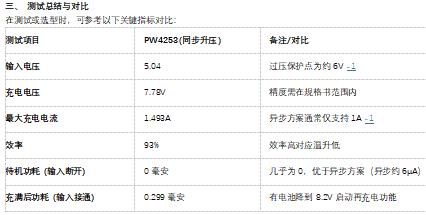

下載附件
2026-6-11 13:52 上傳
下載附件
2026-6-11 13:52 上傳
|
