CN3302最高開關頻率達1MHz支持35W輸出功率方案

ID:1045025 · 發表于 2026-6-11 10:13

CN3302充電芯片對比研究

8.4V1A，8.4V2A充電測試對比

1，概述和測試項目

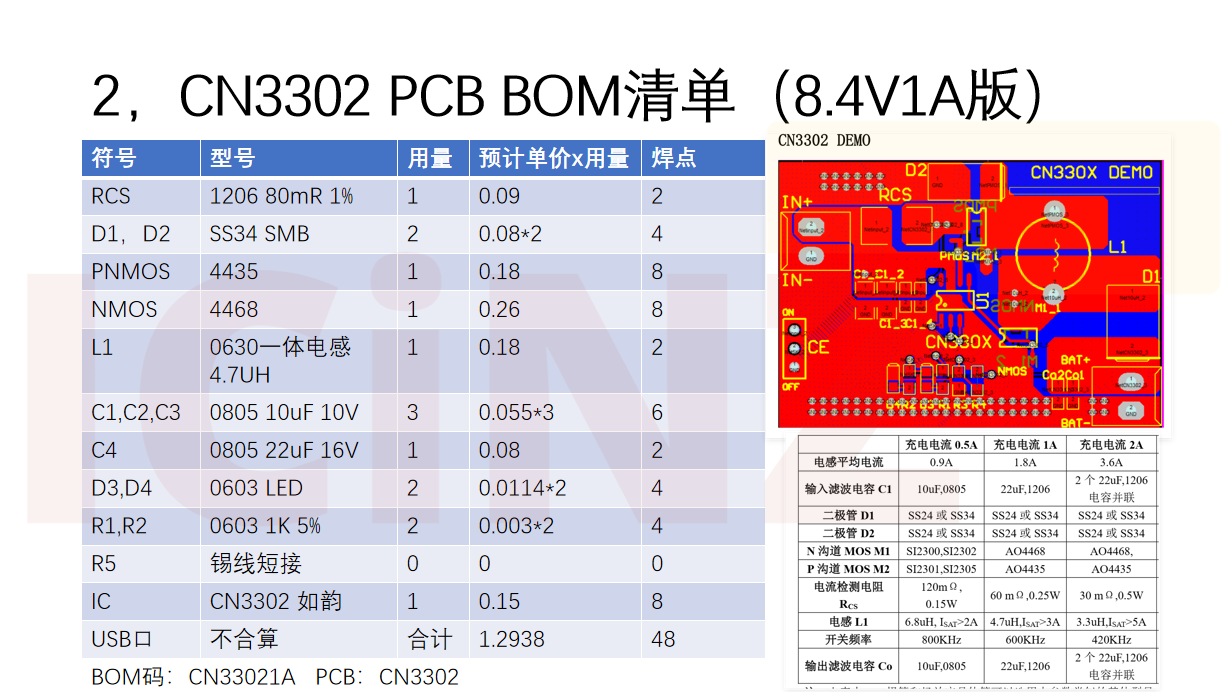

2，CN3302    PCB BOM清單（8.4V1A版）

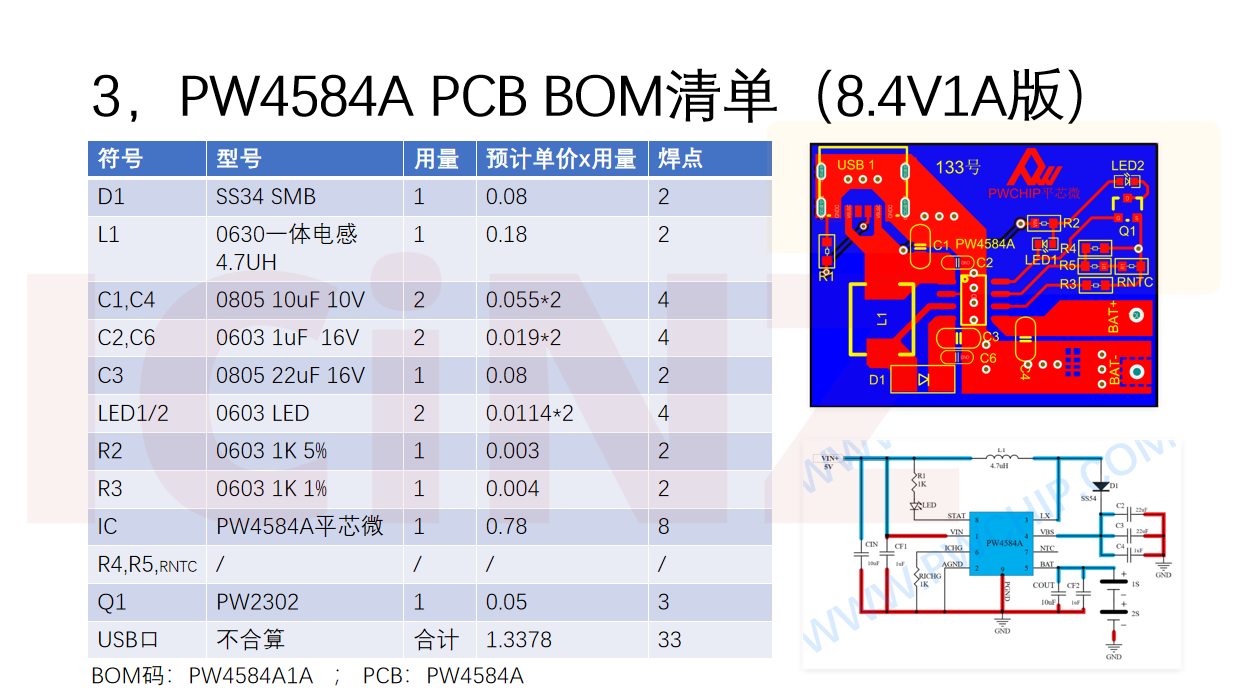

3，PW4584A  PCB BOM清單（8.4V1A版）

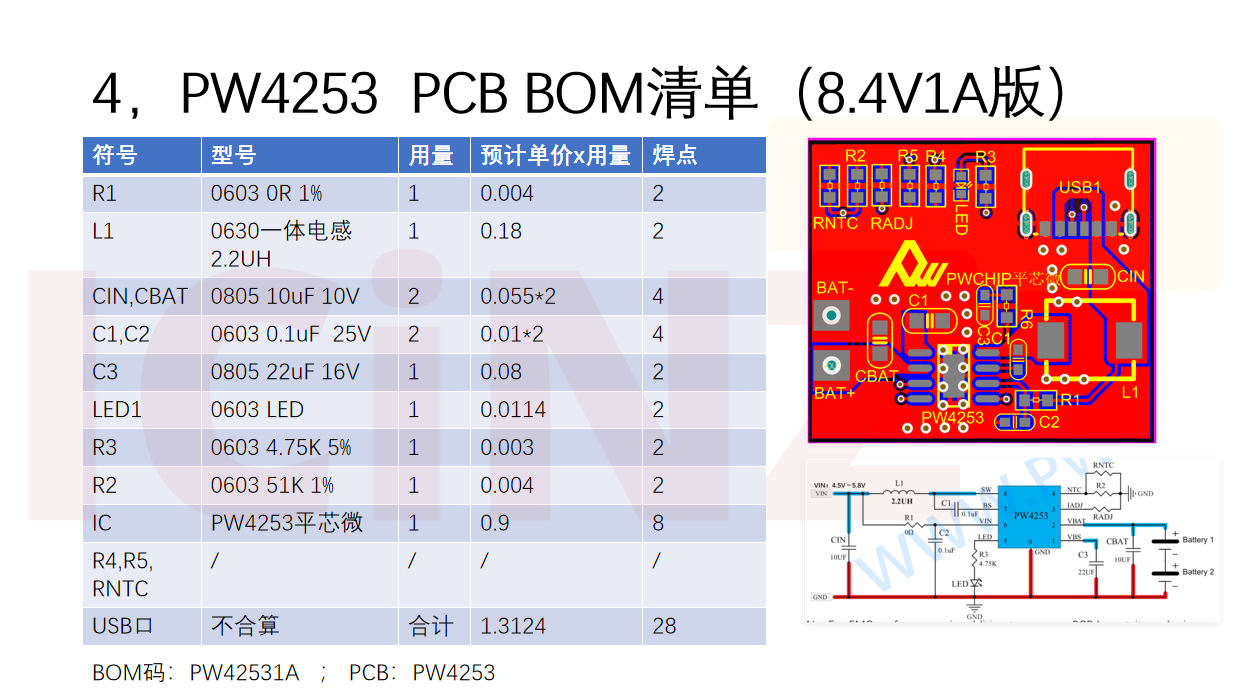

4，PW4253    PCB BOM清單（8.4V1A版）

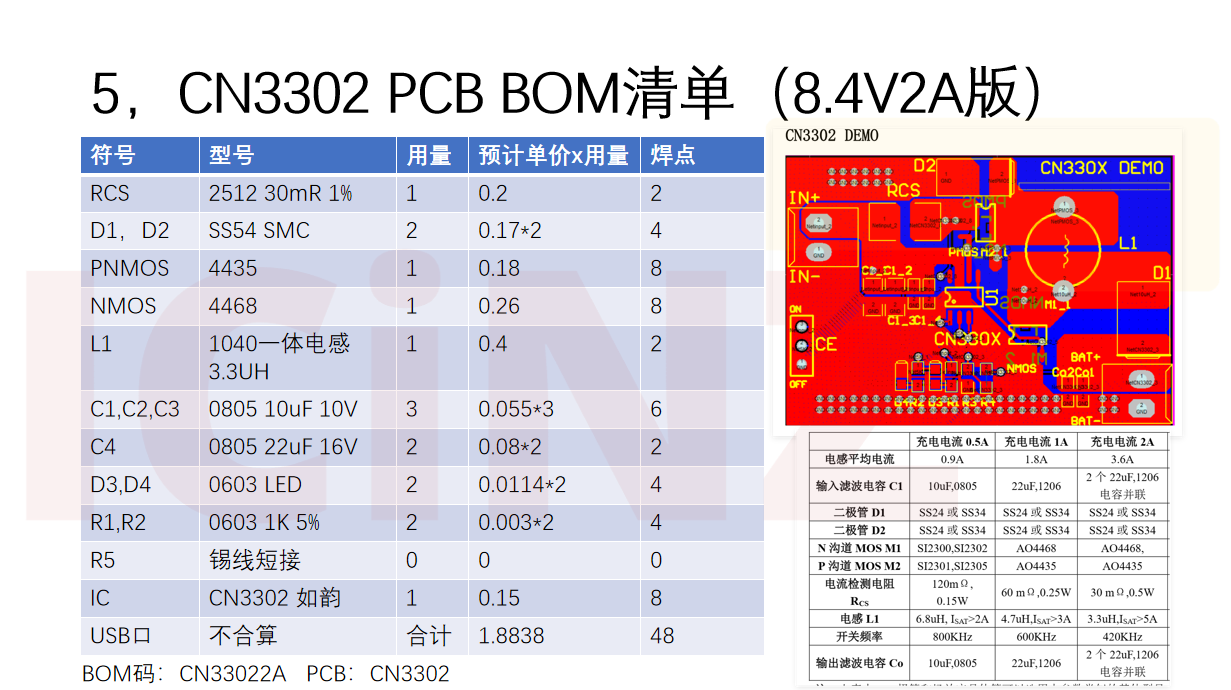

5，CN3302  PCB BOM清單（8.4V2A版）

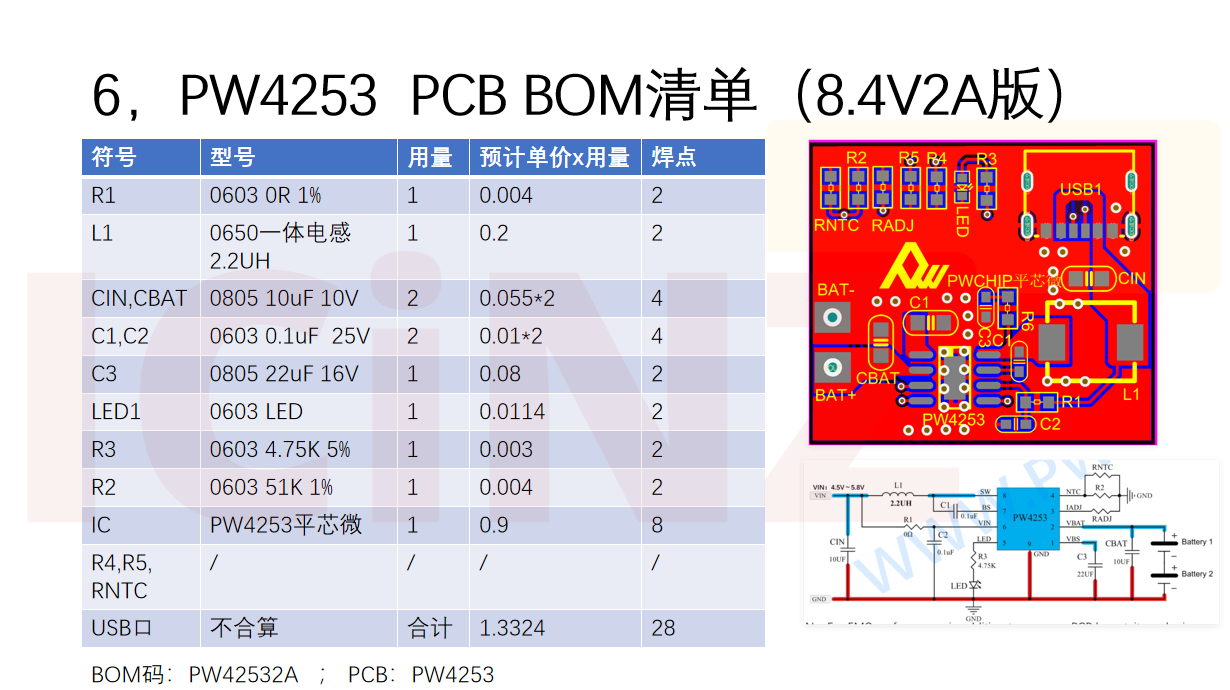

6，PW4253  PCB BOM清單（8.4V2A版）

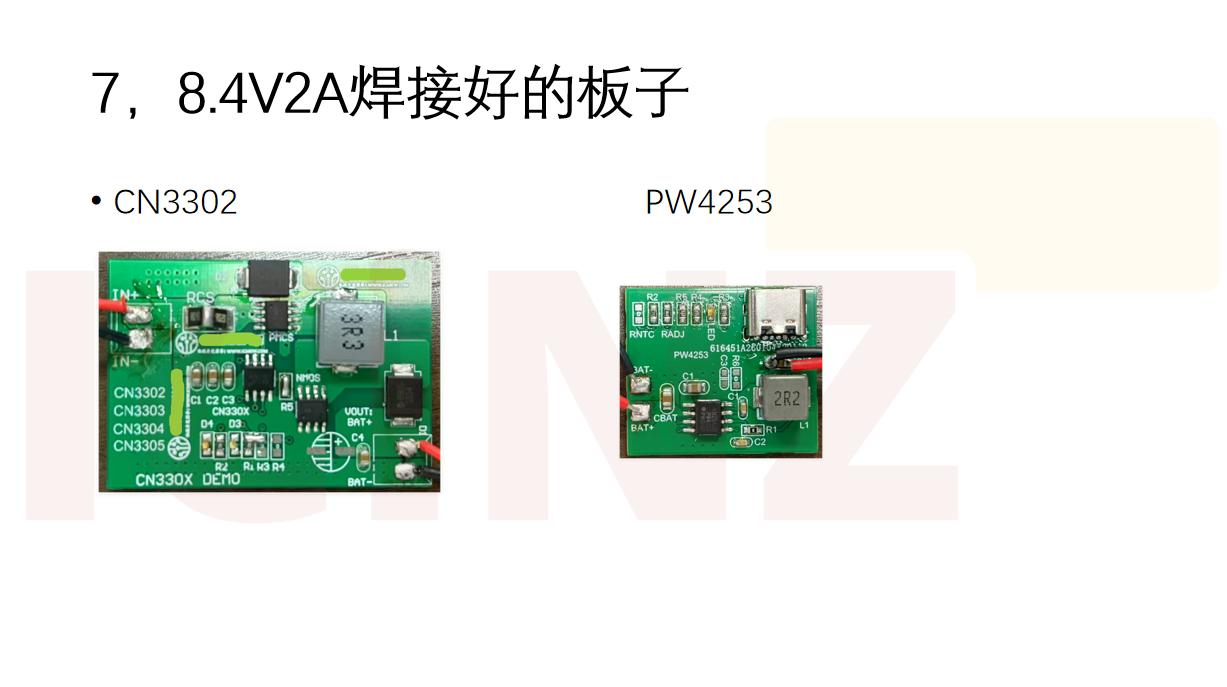

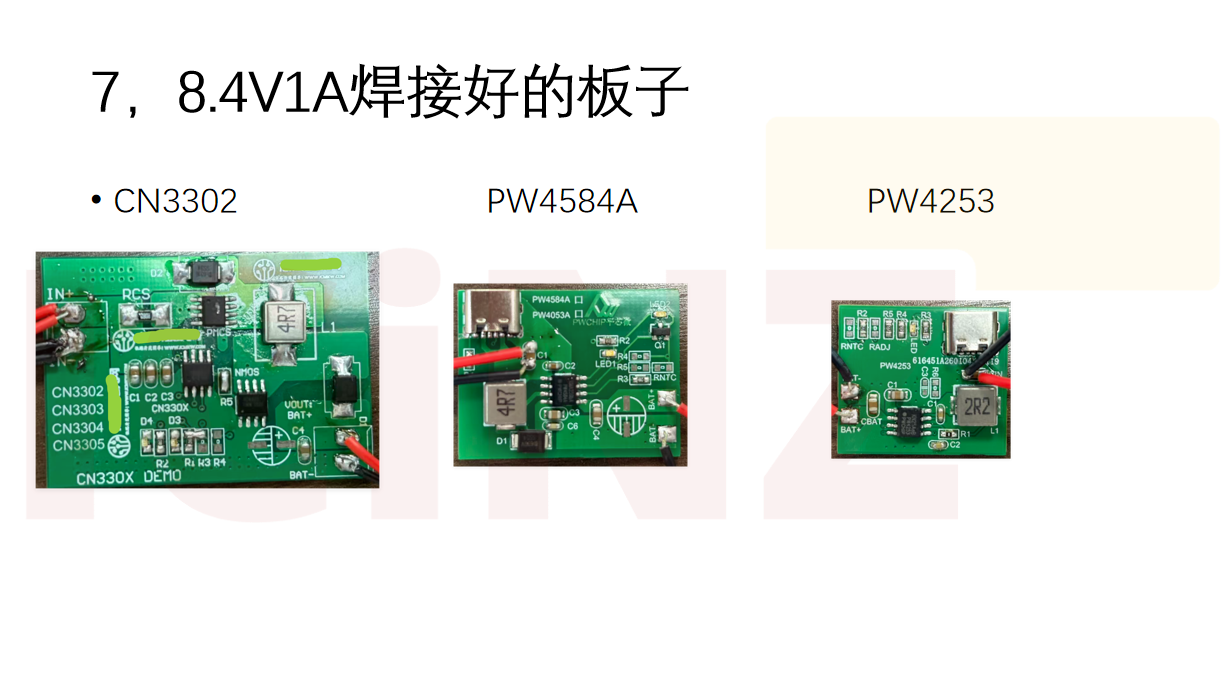

7，8.4V1A焊接好的板子

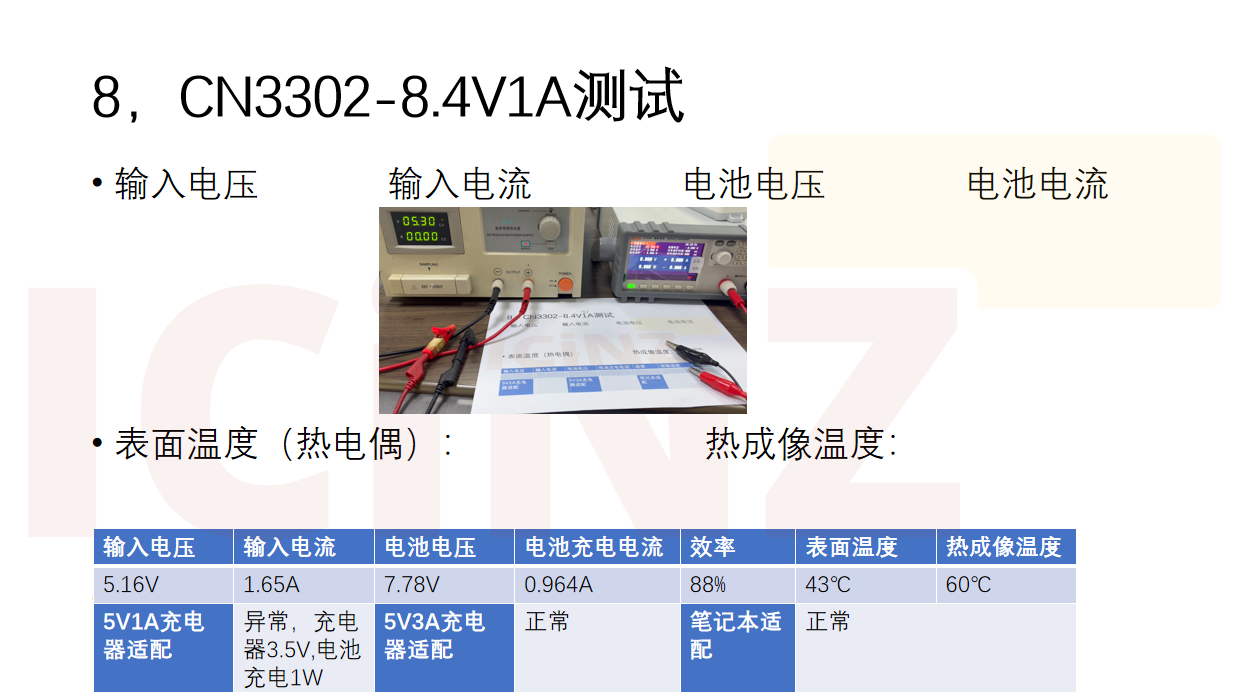

8，CN3302 -8.4V1A測試

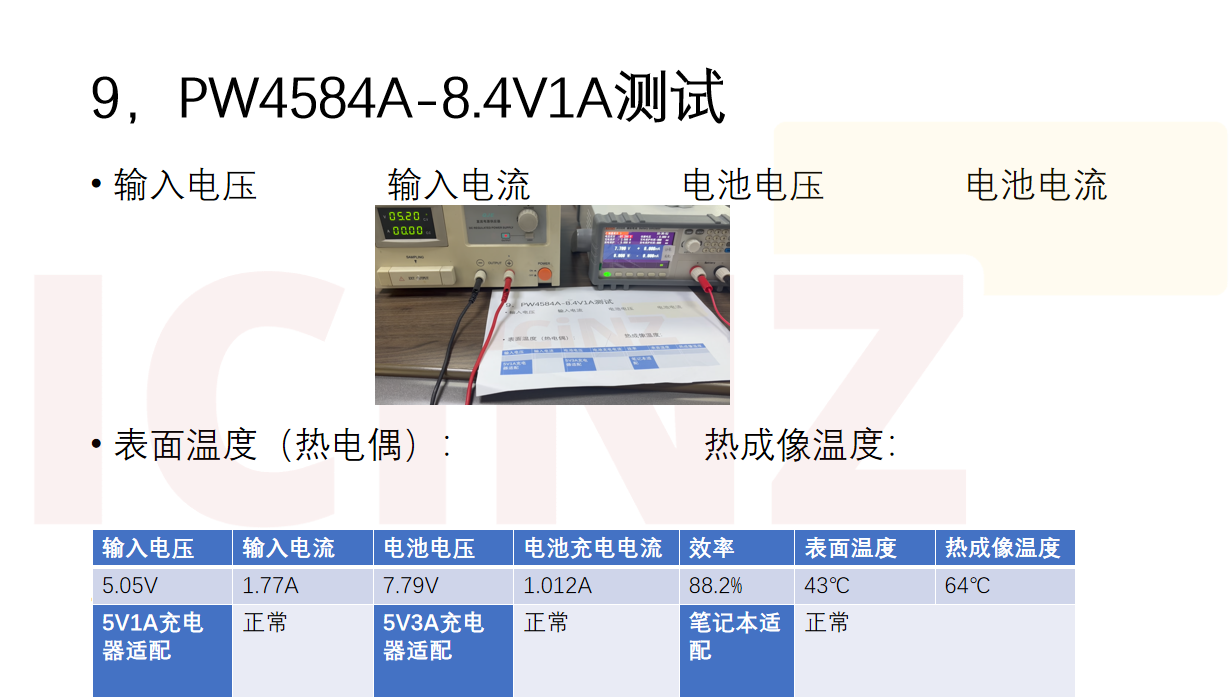

9，PW4584A  -8.4V1A測試

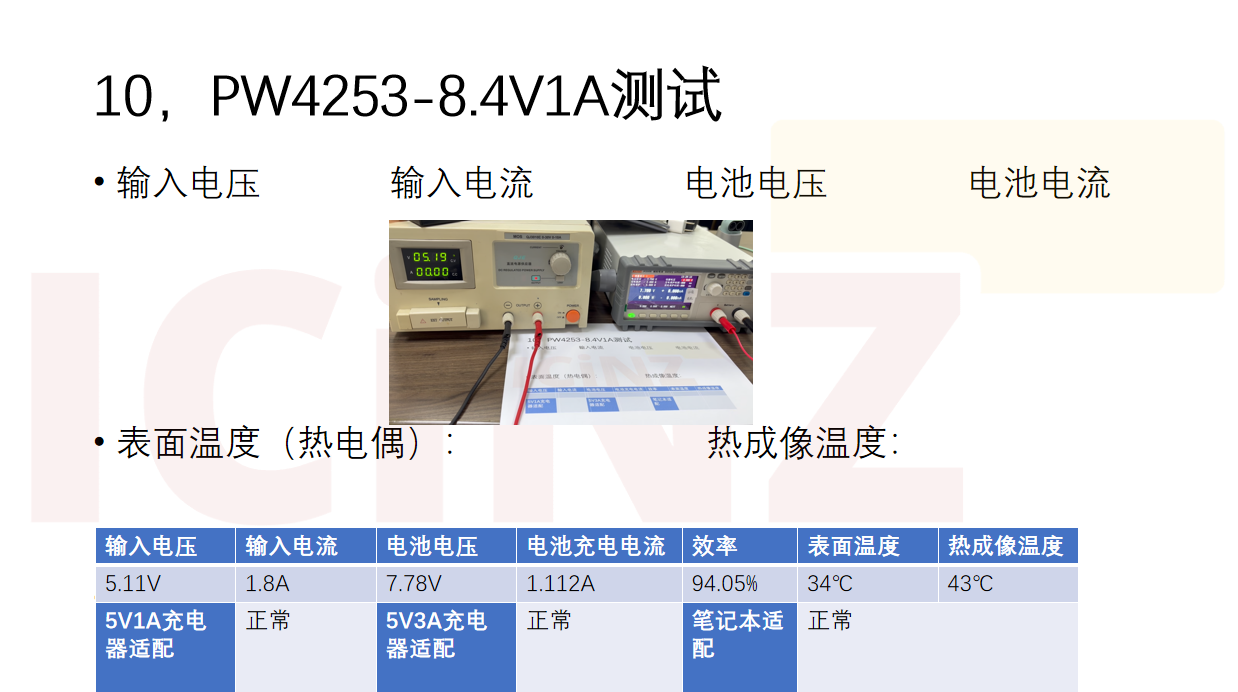

10，PW4253 -8.4V1A測試
11，8.4V1A測試結果匯總報告

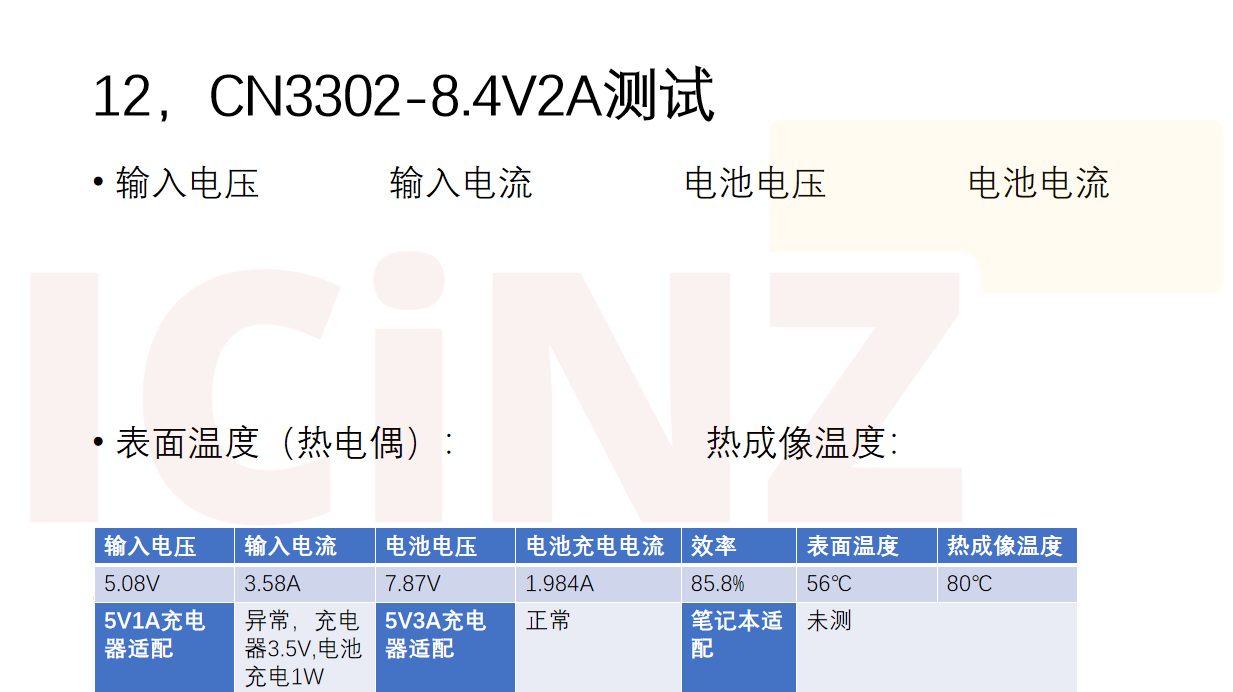

12，CN3302-8.4V2A測試

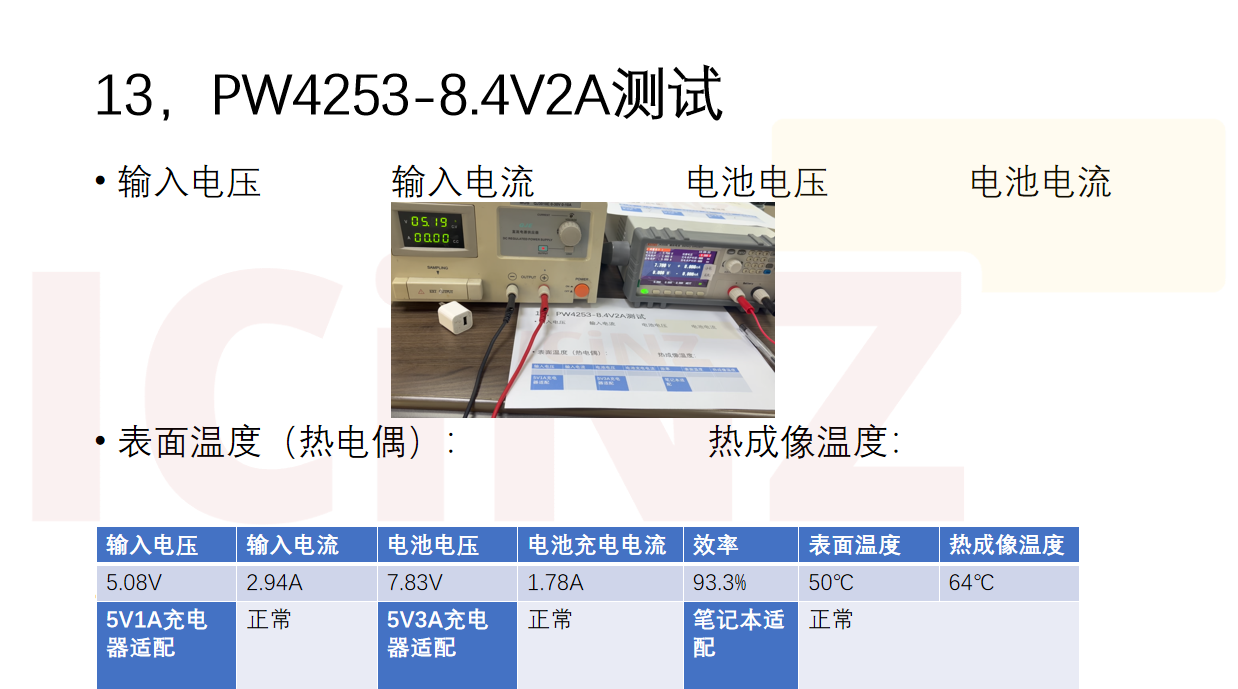

13，PW4253-8.4V2A測試

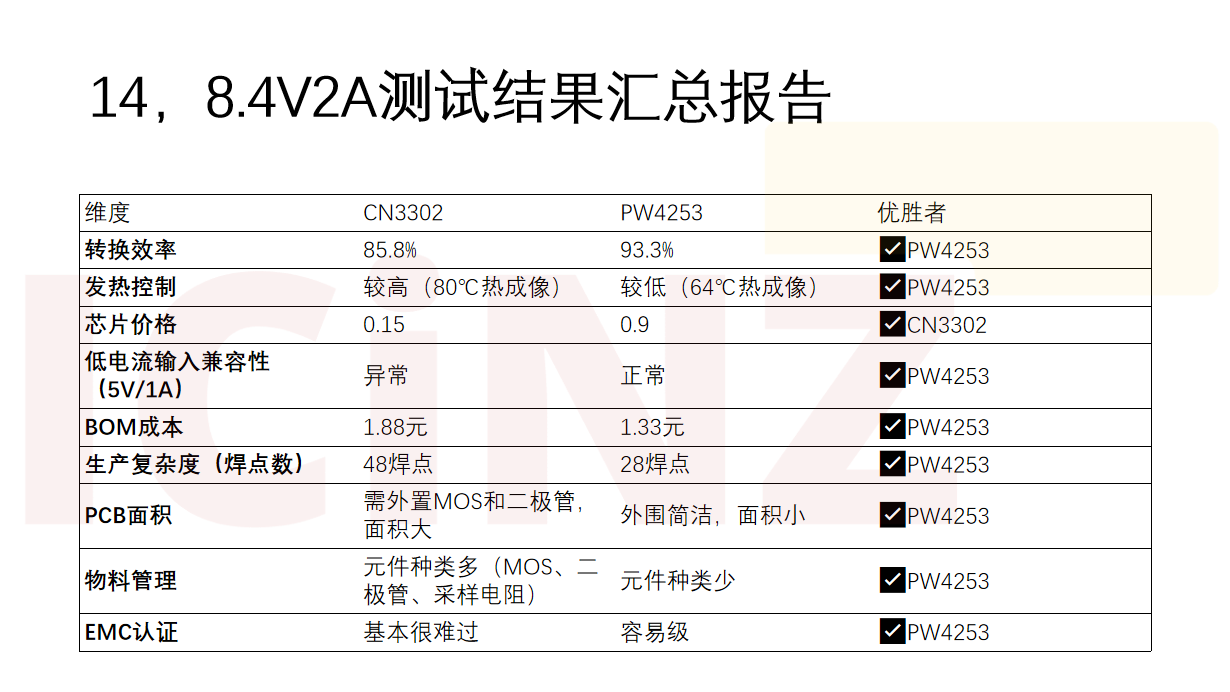

14，8.4V2A測試結果匯總報告

1，概述和測試項目

CN3302 因其小型封裝化和價格低，受到了很多熱愛，為此我們降進行一項對比測試。

型號類型充電電壓/電流輸入電壓

本測試針對 CN3302（外置MOS異步升壓）（8.4V 0.5A-2A） 2.75V-6.5V

PW4584A（內置MOS異步升壓）（8.4V 0.5A-1A） 3.60V-6.0V

PW4253（內置MOS同步升壓）（8.4V 1.1A-2A） 4.50V-5.8V

三款充電管理芯片，在 8.4V 輸出條件（分別按 1A 和 2A 額定負載）下，系統性地評估其轉換效率、溫升特性以及關鍵電氣性能。測試涵蓋效率、芯片表面溫度、輸入/輸出特性、保護功能及 EMI 測試等項目，旨在量化三款芯片在實際應用中的性能差異

1，概述和測試項目

測試分為六大模塊：

效率測試（額定輸入電壓）

溫度測試（芯片表面溫度（熱電偶測試儀）、紅外熱成像溫度分布）

輸入/輸出特性（電壓和電流數據）

保護功能驗證（過壓保護，向下兼容充電器功能）

EMI 預指引（設計要點）

不同充電器充電測試（5V1A, 5V3A ,筆記本USB口）

長期穩定性測試（條件不足，不做測試）

11，8.4V1A測試結果匯總報告

1. 性能方面

PW4253 全面領先：效率高達 94%，實際充電電流最大（1.112A）,溫升最低（表面僅34℃），且全場景兼容。

CN3302 效率偏低（88%），且在 5V/1A 輸入下異常（可能是輸入欠壓或啟動問題），熱成像溫度達到60℃。

PW4584A 效率與 CN3302 接近，但溫度更高（熱成像64℃），不過5V1A輸入正常，兼容性完好。

2. 成本與生產

BOM 總成本：差異很小，CN3302 略低（1.2938元）,PW4584A 略高（1.3378元），PW4253 中間（1.3124元）

焊點數量：PW4253 最少（28個） → 貼片加工成本最低，可靠性更高。CN3302 焊點最多（48個），因使用了兩個功率 MOS 和更多阻容， PW4584A中間（33個）

IC 單價：CN3302 最便宜（0.15元），但外圍元件多；PW4253 IC 最貴（0.90元），但外圍精簡（無需外部功率 MOS）。

11，8.4V1A測試結果匯總報告

3. 外圍電路復雜度

CN3302：需要 2 個 MOS（PMOS+NMOS）、2 個 SS34、多個電容，設計相對復雜，占板面積大。

PW4584A：只需 1 個 SS34、比 CN3302 簡潔很多。

PW4253：無需SS34，僅需電感、電容和幾個電阻，電路最簡單，適合緊湊型設計和溫度要低的應用。

4，選型建議

5，EMC 特性

PW4253 簡單級改變電容值（規格書有）

PW4584A 簡單級增加RC電路（規格書有）

CN3302 非常困難級增加RC電路和磁珠（規格書無）過EMC不建議。
