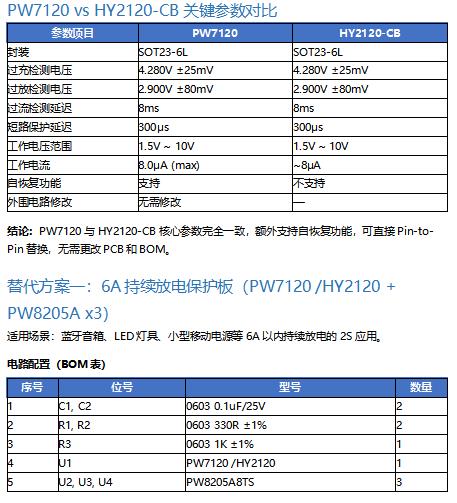

HY2120-CB兩節鋰電池保護芯片 HY2120-CB簡介與替代需求HY2120-CB是市場上廣泛使用的兩節串聯（2S）鋰電池充放電保護芯片，采用SOT23-6L封裝，集成過充電保護、過放電保護、過電流保護和短路保護功能，廣泛應用于藍牙音箱、電動工具、礦燈、無人機等7.4V/8.4V鋰電池保護板設計中。 然而在實際產品應用中，HY2120-CB存在一個關鍵痛點：不支持自恢復功能。當保護板因過流或短路觸發保護后，必須通過插入充電器或重新上電才能恢復正常工作，這在很多應用場景中造成不便，影響用戶體驗。
下載附件
2026-6-10 10:10 上傳
下載附件
2026-6-10 10:10 上傳
下載附件
2026-6-10 10:10 上傳

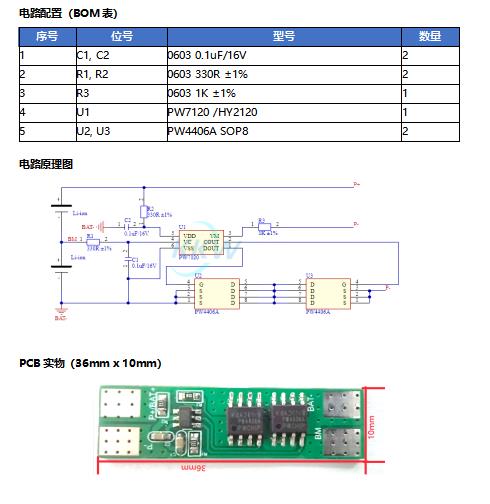

替代方案二：8A持續放電保護板（PW7120 /HY2120 + PW4406A x2）適用場景：電動工具、手持終端等需要較大放電電流的2S應用，SOP8封裝MOSFET便于焊接。
下載附件
2026-6-10 10:10 上傳

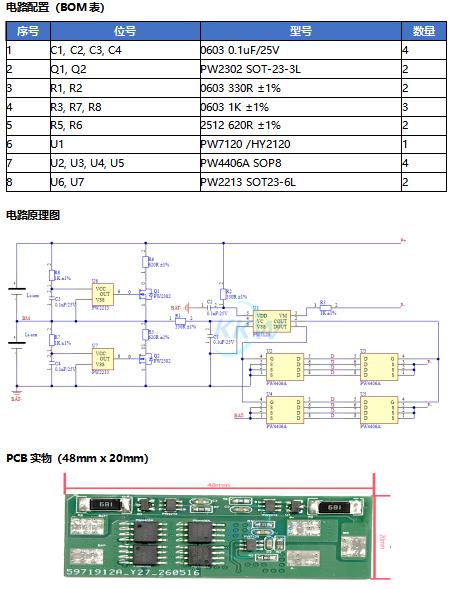

替代方案三：8A + 電池均衡保護板（PW7120 /HY2120 + PW4406A x4 + PW2213）適用場景：高品質電池組、長循環壽命需求的設備，需要電池均衡功能防止電芯壓差擴大。
下載附件
2026-6-10 10:10 上傳

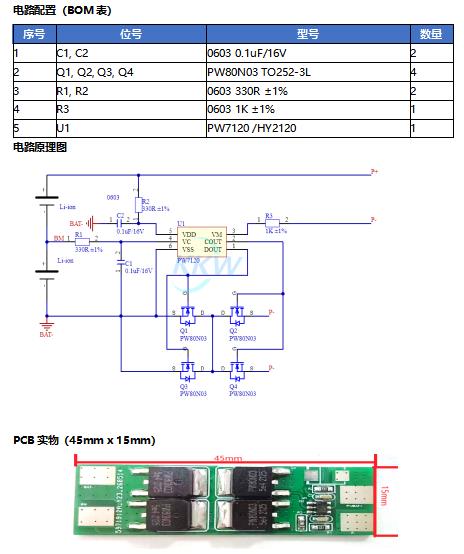

替代方案四：10A大電流保護板（PW7120 /HY2120 + PW80N03 x4）適用場景：電動工具（電鉆、角磨機）、電動滑板車、大功率礦燈等10A以上持續放電的2S應用。
下載附件
2026-6-10 10:10 上傳
替代方案五：10A + 電池均衡保護板（PW7120 /HY2120 + PW80N03 x4 + PW2213）適用場景：大功率設備長期使用，需要兼顧大電流放電能力和電池組均衡維護。
下載附件
2026-6-10 10:10 上傳
|
