PW6606是一顆USB電源傳輸接收SINK端控制器芯片，集成PD、QC、AFC等多種快充協議，可以從PD/QC適配器電源請求設定的電壓。當連接USB電源時，芯片自動進行PD/QC協議通訊，完成電壓請求，并輸出設定的電壓。PW6606支持5V/9V/12V/15V/20V多檔電壓輸出，通過外部電阻即可設置所需電壓，無需MCU編程，極大簡化了快充受電端設計。

多協議支持：內置PD通訊模塊和QC通訊，支持PD3.2/3.1/3.0/2.0、QC3.2/3.1/3.0/QC2.0、AFC等主流快充協議

寬電壓范圍：支持5V/9V/12V/15V/20V多檔輸出電壓，覆蓋主流快充適配器電壓檔位

智能協商：當請求電壓失敗時自動降級請求（如20V失敗→12V→9V→5V），確保獲得可用電壓

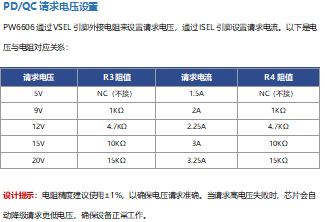

外圍極簡：僅需2個外部電阻即可設置輸出電壓，無需MCU或復雜外圍電路

高集成度：集成USB Type-C UFP協議、BC1.2識別、過壓/過流/短路保護

高耐壓：輸入電壓范圍3.3V~24V，CC/D+/D-引腳耐壓28V

雙接口兼容：支持USB Type-C口（PD+AFC+QC）和USB A口（QC3.0/2.0）

封裝小巧：CPC8封裝，適合空間受限的便攜設備

PW6606的協議協商流程如下：

1. Type-C插入識別：通過CC1/CC2引腳檢測Type-C連接，優先嘗試PD協議握手

2. PD協議協商：如PD握手成功，按VSEL設置的電壓請求（如20V）

3. 智能降級機制：若請求20V失敗→自動降級請求12V→再失敗→請求9V→再失敗→轉為AFC協議請求9V→最后降級為BC1.2的5V

4. 非PD協議識別：如PD握手失敗，進行BC1.2識別，成功后進行QC2.0/AFC判斷

5. 安全保護：內置過壓/過流/短路保護，CC/D+/D-誤觸VBUS時自動斷開保護設備

PW6606廣泛應用于需要從USB快充適配器取電的各類設備：

電動工具電池充電器（20V大電壓應用）

無線充電底座（9V/12V/15V多檔輸入）

路由器、交換機等網絡設備（12V/15V供電）

小家電（加濕器、風扇、臺燈等）

移動電源受電端（快充充電管理）

LED燈帶驅動器（恒流供電取電）

PW6606是目前市面上集成度最高、外圍最簡的PD/QC快充受電端 芯片之一。它支持PD系列、QC系列、AFC等主流快充協議，可請求5V/9V/12V/15V/20V多檔電壓，外圍僅需2個電阻，無需MCU編程，即可實現快充取電功能。無論是電動工具充電器、無線充電底座、路由器供電還是小家電，PW6606都是簡化設計、降低成本的優選方案。

如果您的產品需要從USB快充適配器取電，PW6606可以讓您用最少的外圍器件實現多檔位電壓請求，極大簡化受電端設計。歡迎索取樣品和技術支持。
