36V 轉 5V / 3.3V 電源方案選型指南 。將 36V 降至 5V 或 3.3V 為后端 MCU、傳感器、通信模塊供電時,設計人員面臨以下核心挑戰: 1. 輸入輸出壓差大:36V 到 3.3V 的壓差高達 32.7V,若采用線性方案,壓損幾乎全部轉化為熱損耗。 2. 輸入尖峰與浪涌:36V 系統在熱插拔、電機啟停、感性負載切換時,母線電壓尖峰可達 45V ~ 55V,要求芯片具備充足的耐壓裕量。 3. 效率與散熱:大壓差工況下,效率直接決定系統溫升和長期可靠性。36V 系統雖比 48V 壓力稍小,但每 1% 的效率提升仍能降低數瓦熱耗散。 4. 靜態功耗敏感:電池備份或遠程監控場景要求芯片具備超低靜態電流。 因此,36V 降壓方案通常遵循 1,"DC-DC 主降壓 + LDO 后級穩壓" 的架構:先用 DC-DC 將 36V 降至中間電壓(如 5V),再用 LDO 得到低噪聲的 3.3V;或對功耗不敏感的節點直接用 DC-DC 輸出 5V/3.3V。 2,"DC-DC 主降壓 " 3," LDO 穩壓" 三種方式:3是LDO線性降壓穩壓,輸入輸出壓差大:36V 到 3.3V 的壓差高達32.7V,壓差乘以電流=損耗功率,損耗功率幾乎全部轉化為熱損耗。所以LDO穩壓比較適合15mA以下應用; 1"DC-DC 主降壓 + LDO 后級穩壓"是3," LDO 穩壓"的補充,因為壓差大問題,所以采用DC-DC降壓芯片降壓到5V(3.3V輸出)或者7V(5V輸出),那么LDO也就可以輸出到100mA,或者200mA, 同時為了安全起見,也是推薦LDO選擇高耐壓產品,如耐壓40V的PW7530,PW7550等,這個成本比較高,針對與對紋波要求高的中小電流供電應用;2就不用多說了 二、芯片概覽本指南涵蓋平芯微(PW)系列的一顆高壓 LDO 和三顆高壓 DC-DC 降壓芯片,覆蓋從 100mA 到 3A 的負載電流范圍。 2.1 LDO 線性穩壓器
下載附件
2026-5-30 13:31 上傳

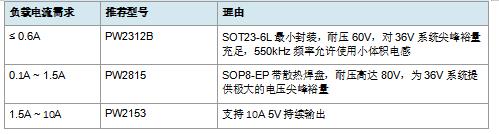

三、關鍵參數對比與選型邏輯3.1 按輸出電流選型
下載附件
2026-5-30 13:31 上傳

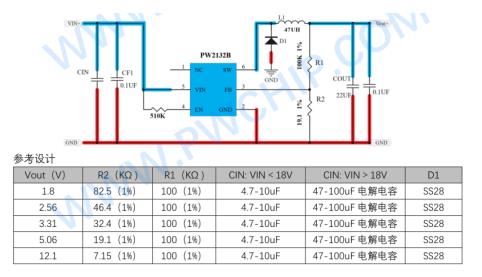

3.2 按應用場景選型場景 A:傳感器/小信號模塊(< 300mA)方案:PW2312B(36V→5V 或 36V→3.3V) 優勢:BOM 極簡(電感、輸入輸出電容、分壓電阻、肖特基二極管),SOT23-6L 占板面積極小。36V 下 60V 耐壓裕量充足,無需過度追求 80V 耐壓芯片。
下載附件
2026-5-30 13:31 上傳

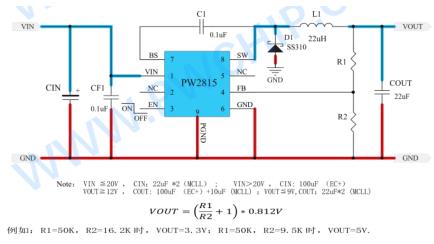

場景 B:工業 PLC / 控制器(0.5A ~ 1.5A)方案:PW2815 輸出 5V,后端級聯 PW8600 輸出 3.3V 優勢:PW2815 耐壓 80V,為 36V 母線尖峰提供極大裕量;PW8600 靜態電流僅 1.8μA,為 MCU 和 ADC 提供超低噪聲的 3.3V 電源,PSRR 達 80dB
下載附件
2026-5-30 13:31 上傳
場景 C:通信網關 / 太陽能設備(1A ~ 10A)方案:PW2153 輸出 5V,多路 LDO 分壓 優勢:PW2153 支持 10A 持續輸出,140kHz 頻率
|
