1）參數設置
以下是一些關鍵的參數設置：
編輯PADS LOGIC原理圖，元件屬性保留6欄：
Class
Description
Manufacturer
Material Code
Ordering Code
Value
手工編輯只需要填寫Class和Value項。
Class可按照物料分類習慣進行分類，這個可以自定義，只要原理圖中用到的物料都有合適的分類即可。
Value對應物料庫中的Value（數值）一欄，EDA_BOMHelper工具采用模糊匹配規則。如果是100%全匹配，則只識別第一個搜索到的物料；如果不是100%匹配，則按照匹配度高低列出可選擇的物料。
所以對于只有唯一物料的，就把完整物料型號寫在Value項里。有替代料的物料，則將物料庫中相應的幾個物料的”數值”一欄寫成一樣，但原理圖中的Value值稍微不同，比如”-"和”/”的區別。

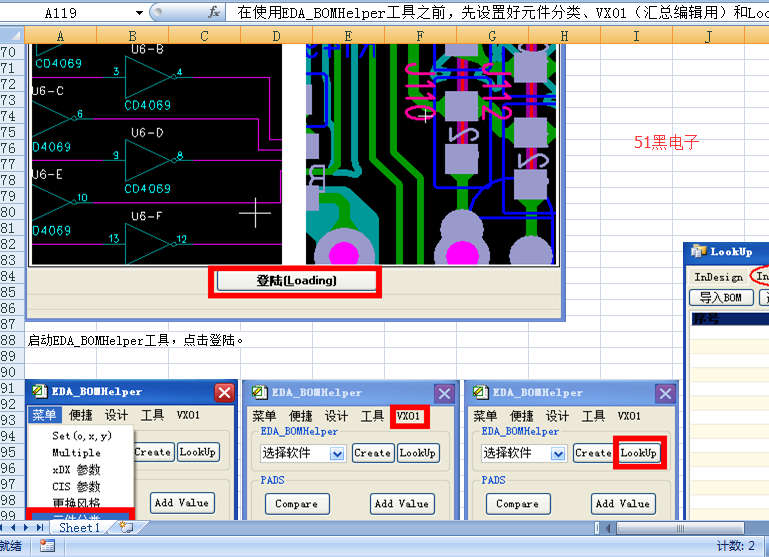

在使用EDA_BOMHelper工具之前，先設置好元件分類、VX01（匯總編輯用）和LookUp（查表用）的對應參數。
并在LookUp的InDataBase功能項里設置好BOM模板和物料庫的路徑。
|
|
