6位數字時鐘數電答辯求助接好了為什么不會動

ID:1171780 · 發表于 2026-5-22 12:28

依靠學到的知識和ai及網絡連起來了，但運行不了，笨蛋大學生求助啊

ID:1064915 · 發表于 2026-5-22 14:07

會不會也是一個AI

ID:332444 · 發表于 2026-5-22 16:00

【CD4511BCD—鎖存/7 段譯碼/驅動器CD4514-4位鎖存4-16 線譯碼器60秒倒計數】2021-12-10_bcd7段驅動

ID:1171780 · 發表于 2026-5-23 10:37

joyb 發表于 2026-5-22 14:07
會不會也是一個AI

額，我網上找的別的貼子接的，但沒成功，ai將其修改了一下也沒成功，做急了想發貼求助

ID:1171780 · 發表于 2026-5-23 10:47

xianfajushi 發表于 2026-5-22 16:00
【CD4511BCD—鎖存/7 段譯碼/驅動器CD4514-4位鎖存4-16 線譯碼器60秒倒計數】2021-12-10_bcd7段驅動

感謝，我去鉆研一下

ID:69038 · 發表于 2026-5-23 11:31

cd4518/cd4511/cd4060/cd4013,這些數字IC的邏輯都搞明白了，電路圖也就出來了，連好線后自然就動起來了

ID:1171780 · 發表于 2026-5-23 13:56

zhuls 發表于 2026-5-23 11:31
cd4518/cd4511/cd4060/cd4013,這些數字IC的邏輯都搞明白了，電路圖也就出來了，連好線后自然就動起來了

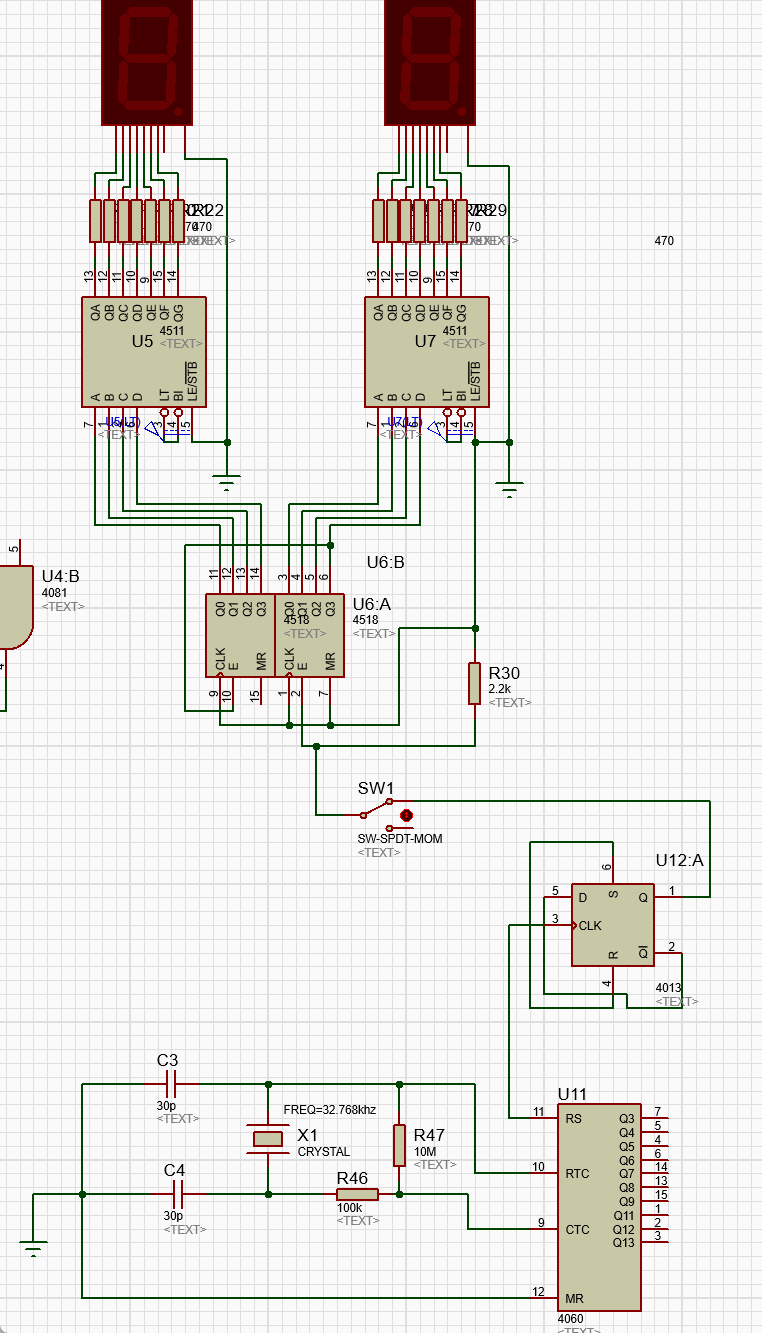

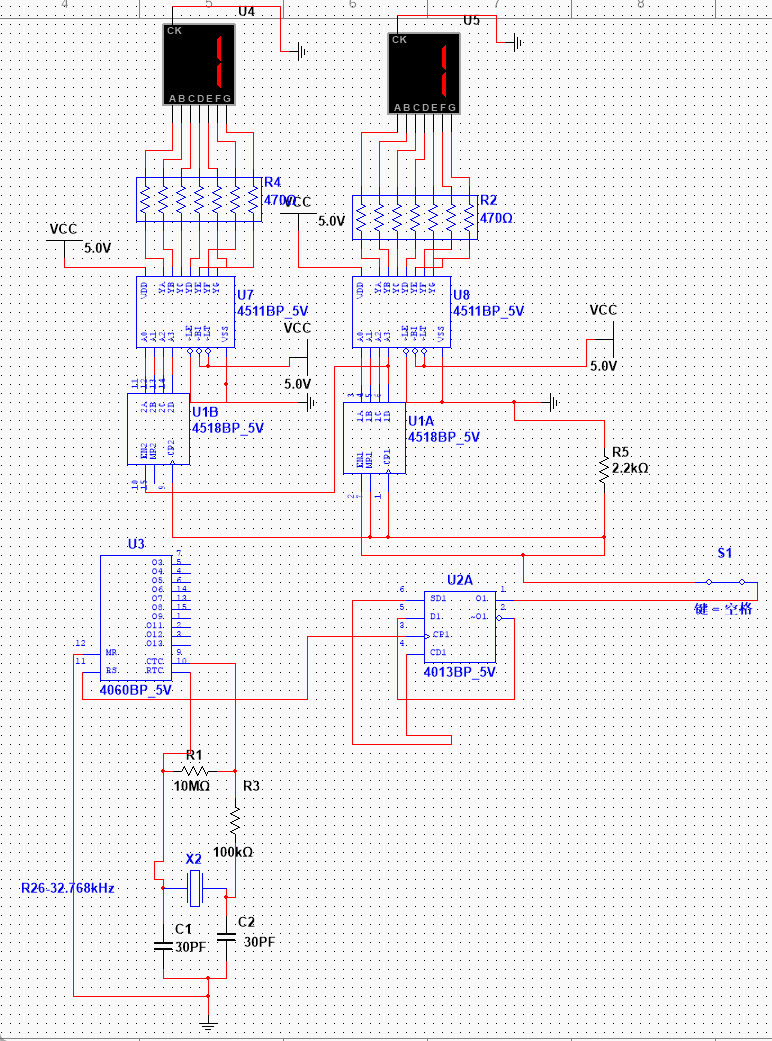

是這樣的，但是我multisim與proteus連了一樣的電路，proteus可以跑，但multisim卻跑不起來

，這是為什么

ID:1171780 · 發表于 2026-5-23 14:02

這是為什么，另外我還想問一下cd4081可以用二極管和電阻替代嗎，我搜了ai邏輯是對的，但實現不了秒到分的進位，拜托各位大佬

ID:1156764 · 發表于 2026-5-23 14:04

你的CD4060是不是接錯了？
這個項目就是加法器和脈沖輸入嘛，你可以試一下分別拆開測試

ID:1171780 · 發表于 2026-5-23 14:18

禮盒先生發表于 2026-5-23 14:04
你的CD4060是不是接錯了？
這個項目就是加法器和脈沖輸入嘛，你可以試一下分別拆開測試

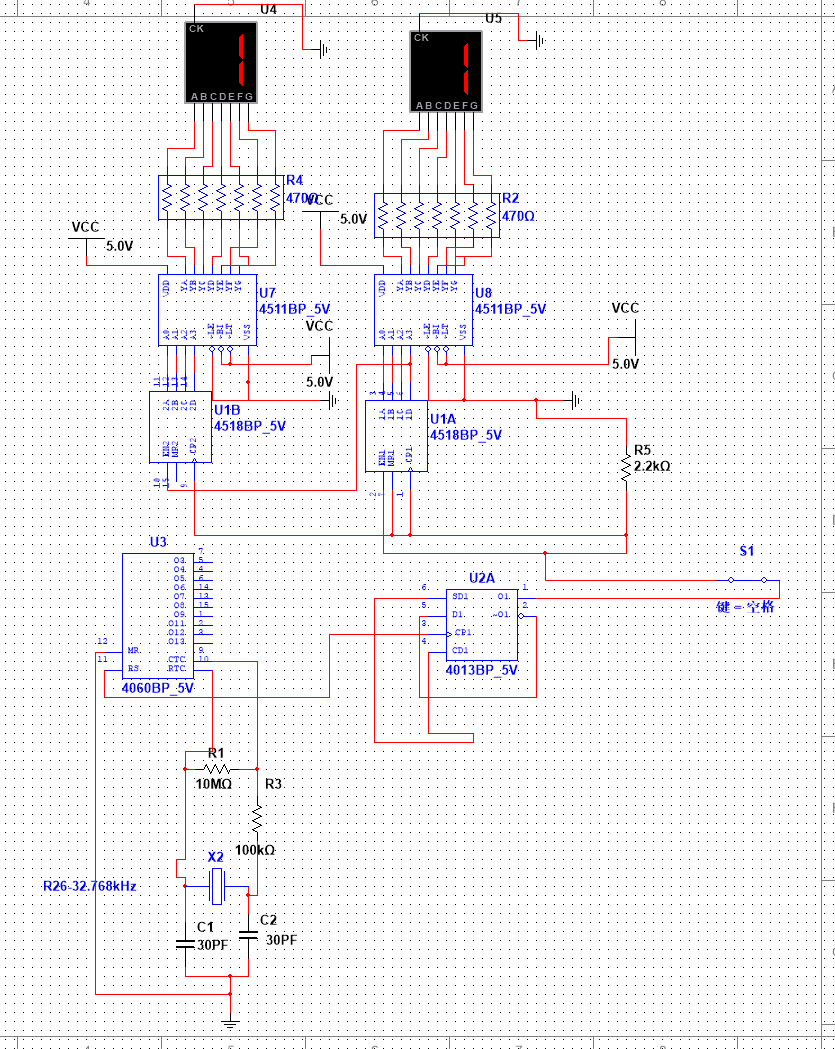

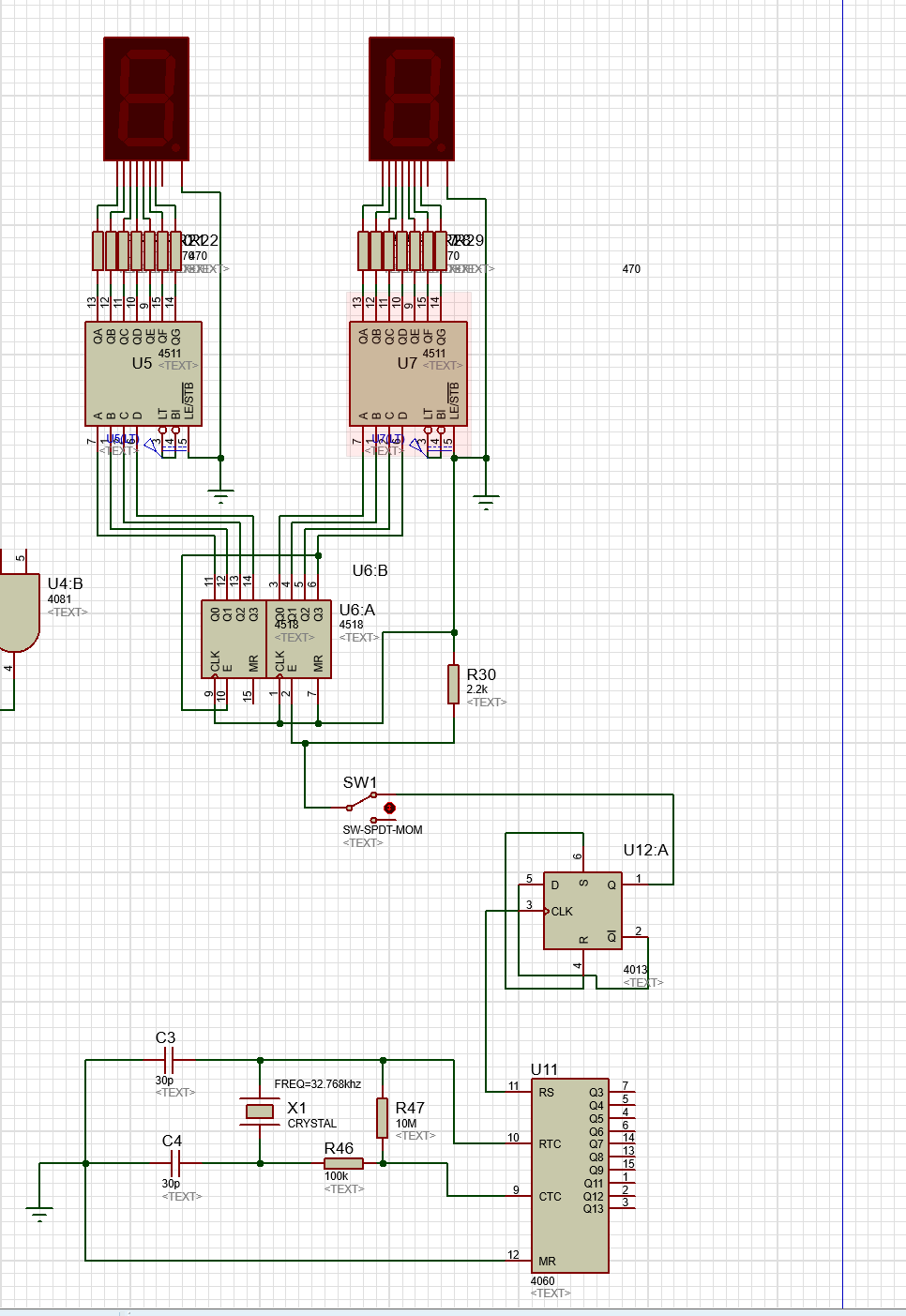

是的，我又重新接了，但multisim不可以運行，但proteus可以，不知道為什么屏幕截圖 2026-05-23 141546.png

ID:69038 · 發表于 2026-5-23 15:04

ccdum 發表于 2026-5-23 13:56
是這樣的，但是我multisim與proteus連了一樣的電路，proteus可以跑，但multisim卻跑不起來，這是為 ...

即然multisim與proteus電路一樣，一個能動，一個不能動，就查查不能動的原因，會不會是multisim的初始值不對？隱約記得，在仿真時，某些電路要有個初始化的值，才能正常工作。
所以，你把電路分拆一下，計數、譯碼、顯示、秒脈沖、按鍵、一部分一部分地仿真，全電路過一次，就能找到問題所在了。

ID:69038 · 發表于 2026-5-23 16:30

你的4518的電路嚴重錯誤！
從2D接一條線返回1CLK，做為進脈沖是錯的！
2D是10進制8跳高的，你要8進1，那9呢？

U18的1RST/2RST 是接高（VCC）？而U17，U4同樣的腳卻接VSS？
D3、D7,是做為進位鍵合嗎？看不懂你的意圖。
。
。
。
3個4518，邏輯接法卻各有不同？
你還是把4518的手冊認真讀一下，再認真重新畫個圖吧。。

ID:1171780 · 發表于 2026-5-23 16:45

zhuls 發表于 2026-5-23 16:30
你的4518的電路嚴重錯誤！
從2D接一條線返回1CLK，做為進脈沖是錯的！
2D是10進制8跳高的，你要8進1，那9 ...

額，是這樣的，我又找了一個改了，現在可以跑了，而且進位，校時都對，但是我不能用cd4081，想用三極管和電阻替換這個與門，ai給的實現不了，您知道怎么弄嗎，拜托

ID:69038 · 發表于 2026-5-23 17:01

為什么不能用4081？你都能用4518了，還差這么個IC？

ID:1171780 · 發表于 2026-5-23 17:06

zhuls 發表于 2026-5-23 17:01
為什么不能用4081？你都能用4518了，還差這么個IC？

老師不讓

ID:69038 · 發表于 2026-5-23 17:09

ccdum 發表于 2026-5-23 16:45
額，是這樣的，我又找了一個改了，現在可以跑了，而且進位，校時都對，但是我不能用cd4081，想用三極管和 ...

用二、三極管搭與、或、非電路，這個應該是基本功來的。

ID:1171780 · 發表于 2026-5-23 17:16

zhuls 發表于 2026-5-23 17:09
用二、三極管搭與、或、非電路，這個應該是基本功來的。

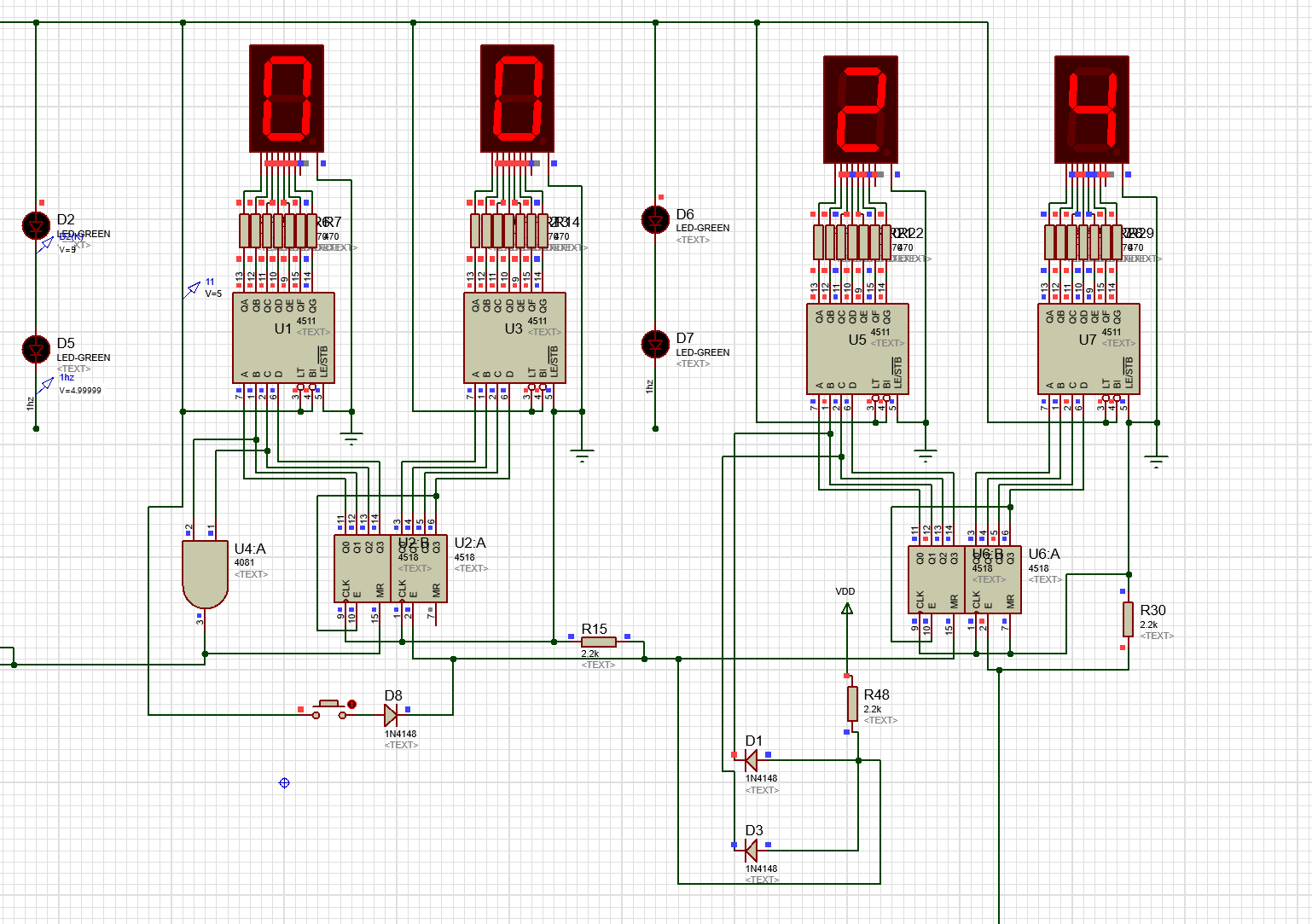

是這樣的，可是我用兩個1n4148二極管一個10k電阻以及vcc連出來的不能用，我不明白，就是做不到秒向分進位，秒的十位直接到7

ID:69038 · 發表于 2026-5-23 17:17

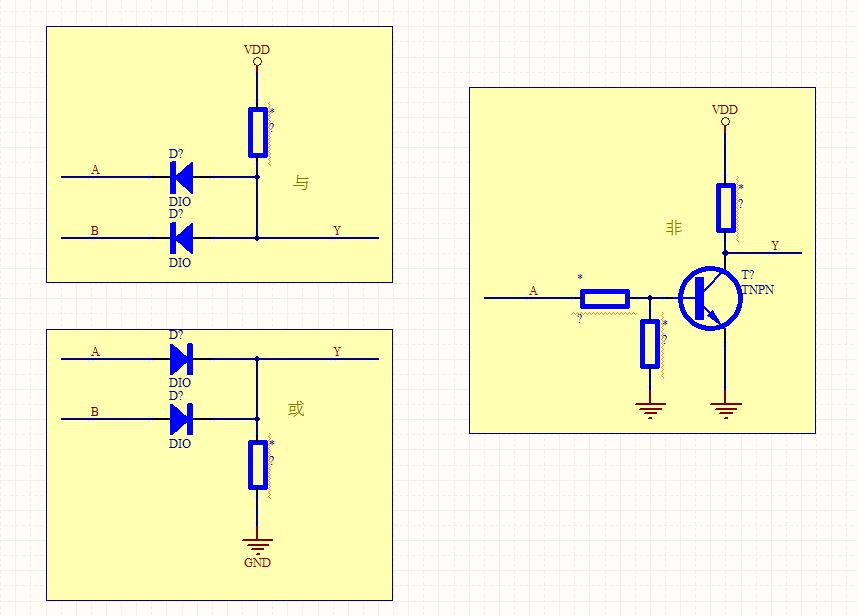

給你參考一下

ID:1171780 · 發表于 2026-5-23 17:25

zhuls 發表于 2026-5-23 17:17
給你參考一下

是這樣嗎，哥

ID:1171780 · 發表于 2026-5-23 17:31

zhuls 發表于 2026-5-23 17:17
給你參考一下

電阻是不是要用特定的上拉電阻，而不是普通電阻，大二真沒學這個

ID:332444 · 發表于 2026-5-23 18:22

【Multisim4518+4071+7408組成24小時可調電子鐘】2022-6-17_7408和4518電路-CSDN博客

ID:883242 · 發表于 2026-5-24 15:41

ccdum 發表于 2026-5-23 17:31
電阻是不是要用特定的上拉電阻，而不是普通電阻，大二真沒學這個

不存在“特定的上拉電阻”這個東西，只有普通電阻。
