20倍差分放大器沒有按預計的輸出電壓

ID:705846 · 發表于 2026-5-17 11:26

請教各位

12V直流高邊采樣，4.5A電流， R12兩端是45mv電壓，設計20倍差分放大器，輸出應該是0.9V，為什么現在輸出為8.2V。

請提供一下排查思路。謝謝。

ID:332444 · 發表于 2026-5-17 18:12

運放供電端子是哪個點？

ID:65956 · 發表于 2026-5-18 08:29

如果你是用ADC分壓電阻采樣方式可能受R18影響，你可以測一下R18電阻可能有兩端不同電壓，如果是可以考慮把R18去除，僅供參考

ID:123917 · 發表于 2026-5-18 09:41

為啥在高端取樣？放到負極看看結果多少

ID:1079566 · 發表于 2026-5-18 10:30

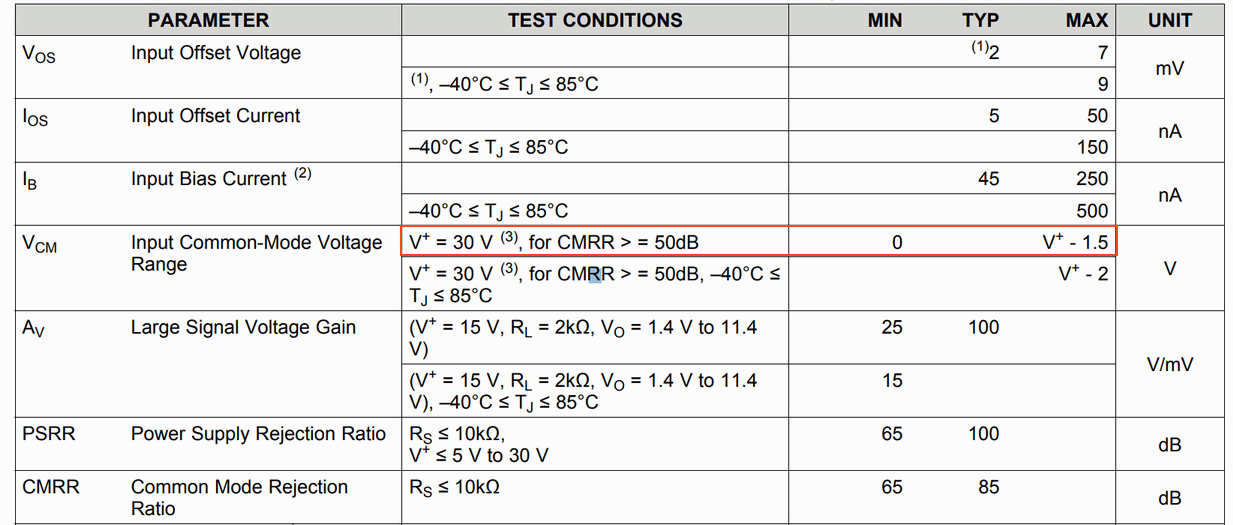

換運放, 要么換至少軌到軌輸入（RRI）運放, 要么換輸入電壓可以達供電電壓的運放(如FET運放,TL082),
LM321輸入電壓不允許非常接近供電V+ .

ID:1079566 · 發表于 2026-5-18 10:32

或者LM321你單獨供電,去掉R21, 用一個可調電源從12V向上調節, 看是不是在14V+附近,運放輸出接近你想要的結果.

ID:1034262 · 發表于 2026-5-18 11:35

沒有運放型號，不知道其參數，你這樣的電路，需要使用RR輸入的運放，并且運放的共模抑制比要高，R14與R15、R16與R17要高精度匹配，否則會不正常的。有幾毛錢的專門的高端采樣芯片可以用的，共模抑制比很高的。

ID:275826 · 發表于 2026-5-18 11:55

應該是0V吧

ID:705846 · 發表于 2026-5-18 12:04

是不是共模電壓太高的原因

ID:283207 · 發表于 2026-5-18 14:30

水平有限，沒搞懂什么是“12V直流高邊采樣”？12V是輸入還是DC+是輸入？還有就是實驗時電路簡潔點不好嗎？直接一個比例放大器就行，花里胡哨的器件出正確結果以后再添加嘛！

ID:705846 · 發表于 2026-5-18 15:11

ZSJM 發表于 2026-5-18 10:30
換運放, 要么換至俟斕焦焓淙耄≧RI）運放, 要么換輸入電壓可以達供電電壓的運放(如FET運放,TL082),
LM32 ...

共模電壓太接近供電電壓引起的問題。樓主正解。

ID:491875 · 發表于 2026-5-18 21:00

負輸入端電壓高壓正輸入端電壓輸出應該為負吧

ID:491875 · 發表于 2026-5-18 21:02

沒有負電源，負輸入端電壓大于正輸入端電壓差分輸入應該使負值，輸出正常情況下應該是0

ID:41656 · 發表于 2026-5-21 11:11

檢查是否超出了共模輸入范圍

ID:491875 · 發表于 2026-5-21 13:57

公模電壓的干擾不可能有這么大！仔細查找一下看看是不是運放變成了電壓比較器了（負反饋環節開路）

ID:883242 · 發表于 2026-5-24 15:07

老愚童63 發表于 2026-5-21 13:57
公模電壓的干擾不可能有這么大！仔細查找一下看看是不是運放變成了電壓比較器了（負反饋環節開路）

看5樓回答。

ID:469589 · 發表于 2026-5-30 11:31

R24不接輸入都偏高了！
接上就更高了，超過了抗共模能力。

ID:69038 · 發表于 2026-5-30 11:55

沒錯的，輸出是8點多V，因為你的電路搭錯了。
