拆機理電路-電動攪拌杯1

ID:1167950 · 發表于 2026-5-8 09:03

1.DTM-663型智能顯溫電動攪拌杯

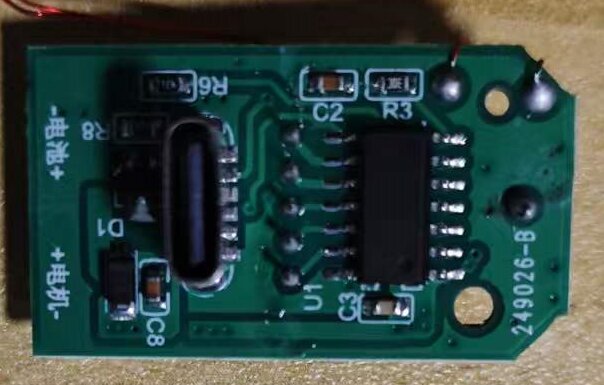

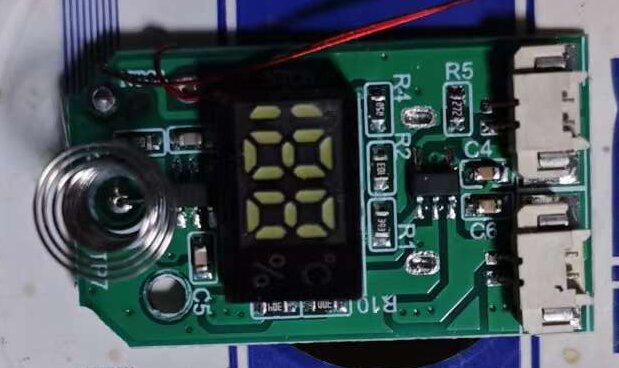

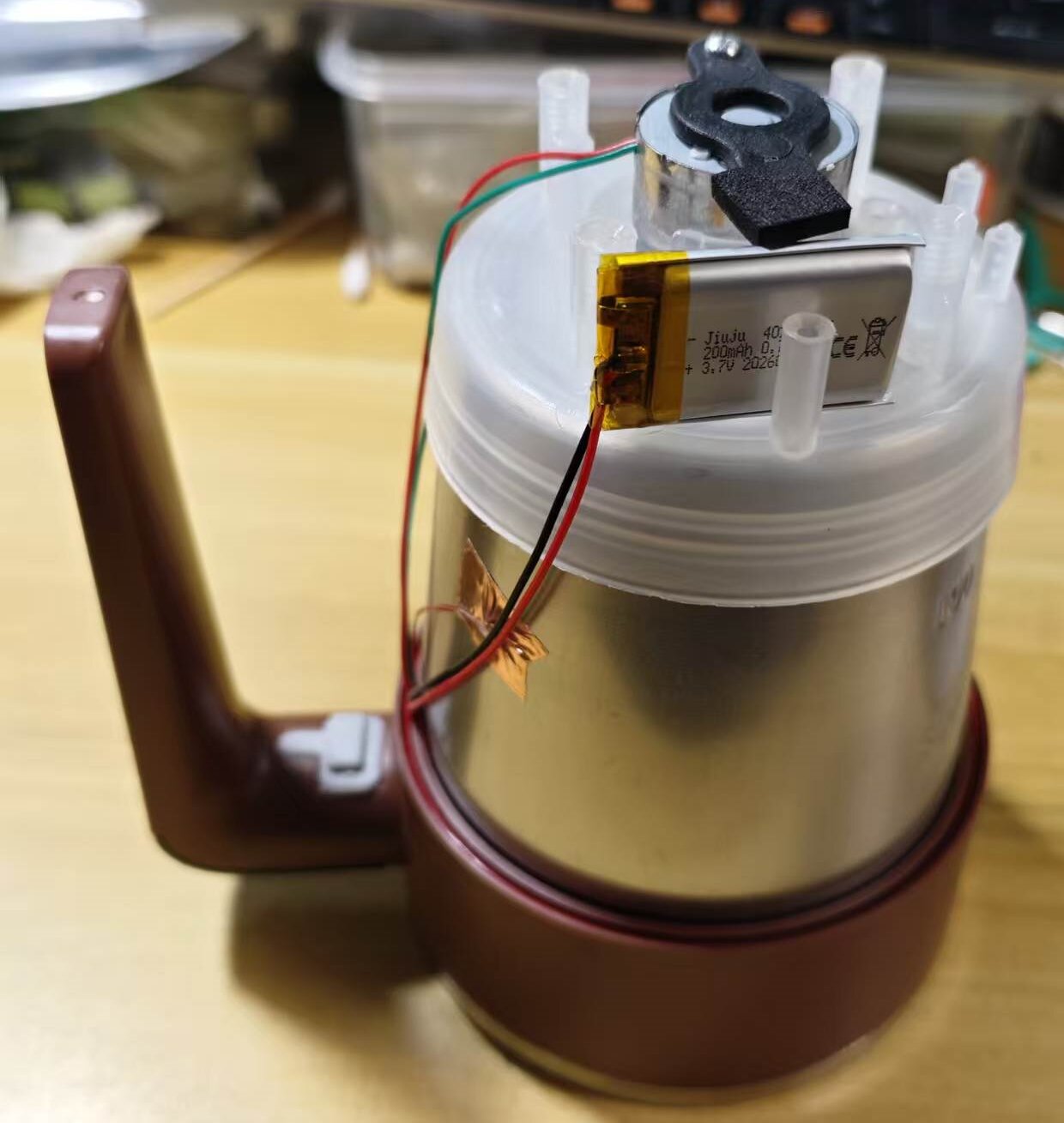

（1）特征照片：

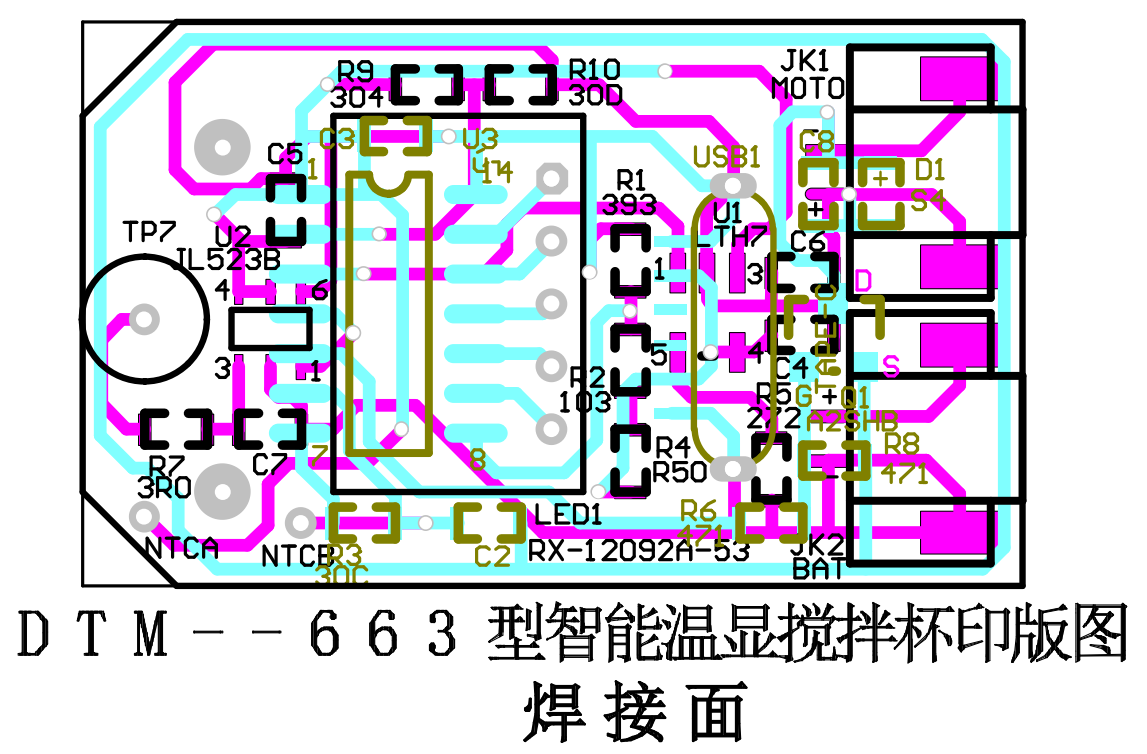

（2）印版圖：

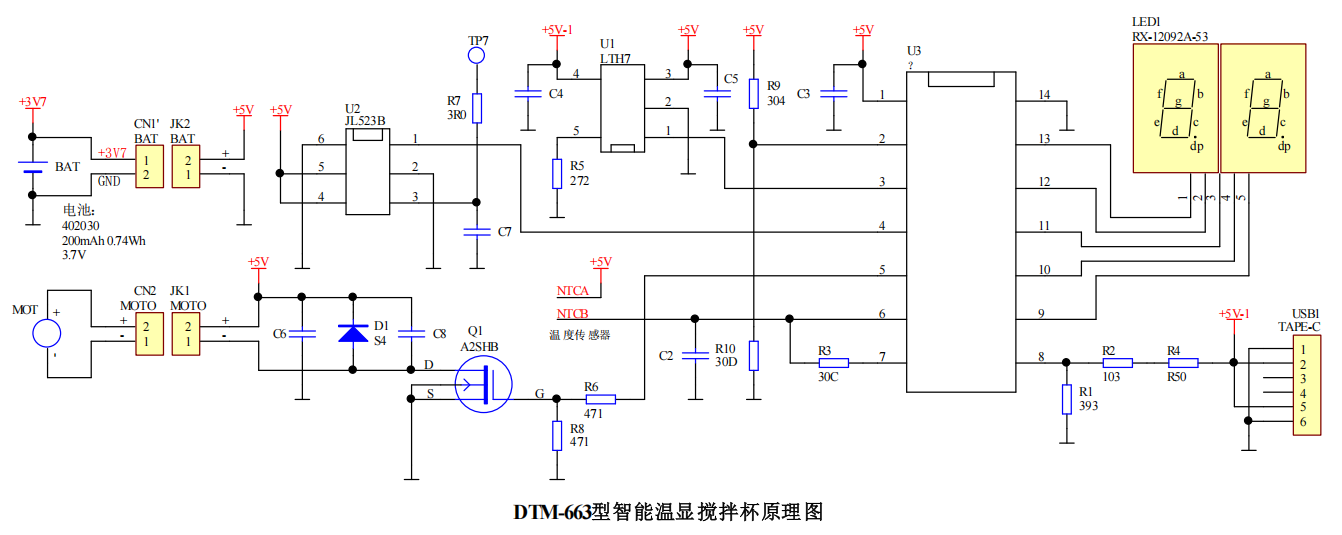

（3）原理圖“

ID:1064915 · 發表于 2026-5-8 17:41

數碼管是5腳188的，少1

ID:1167950 · 發表于 2026-5-10 11:30

感謝joib的指正！現將修改后的DTM-663型智能顯溫攪拌杯的原理圖重發如下。
另：該攪拌杯的印版圖（焊接面）發重復了，而漏掉了（元件面）印版圖。現將DTM-663型智能顯溫攪拌杯的元件面印版圖重發如后。

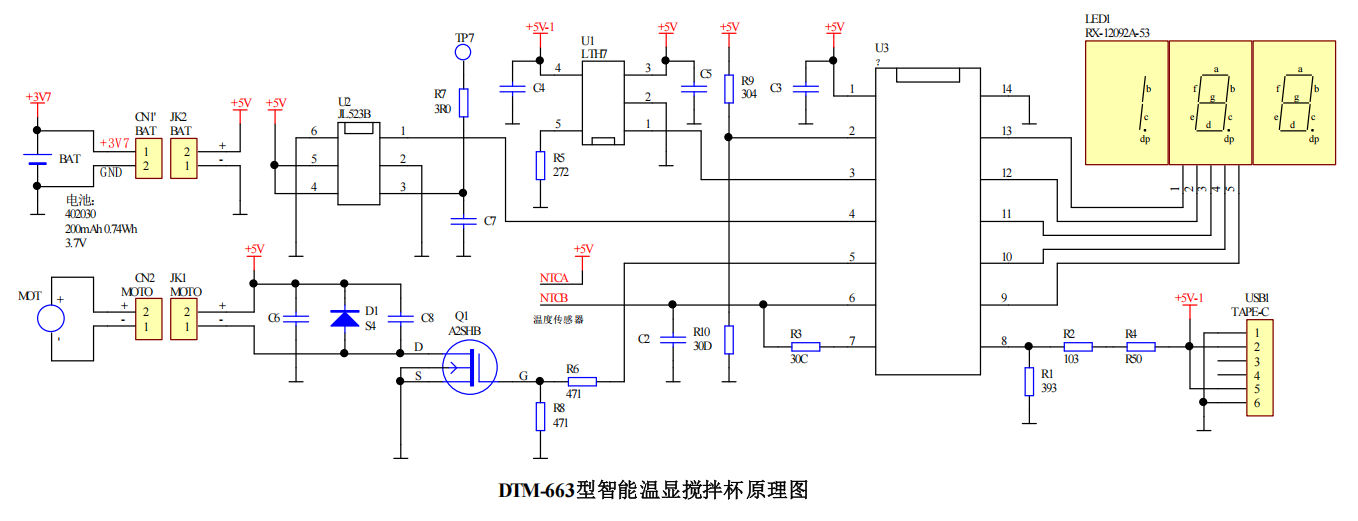

（1）原理圖：

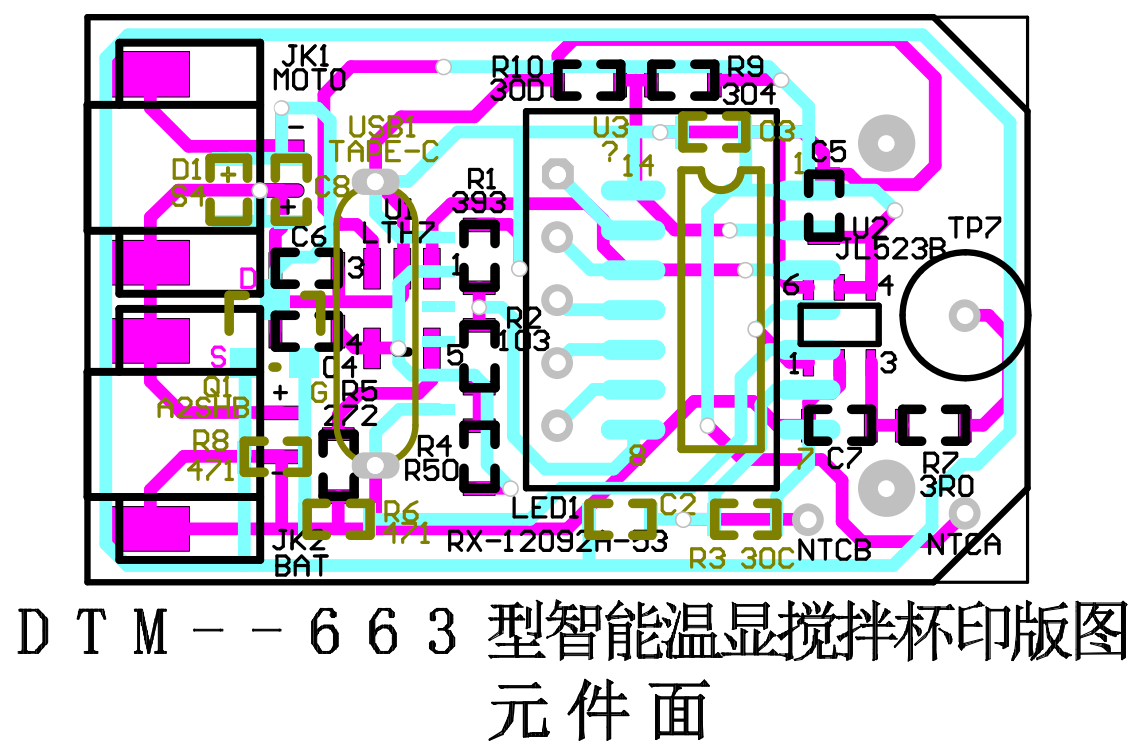

（2）印版圖：
