拆機理電路-多彩測電筆1

[復制鏈接]
ID:1167950 發表于 2026-4-16 08:21 | 顯示全部樓層 |閱讀模式
特征照片：

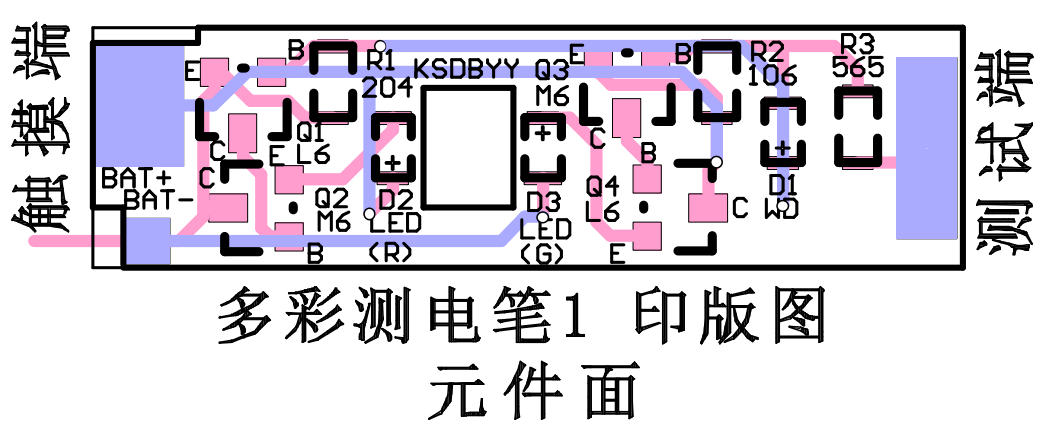

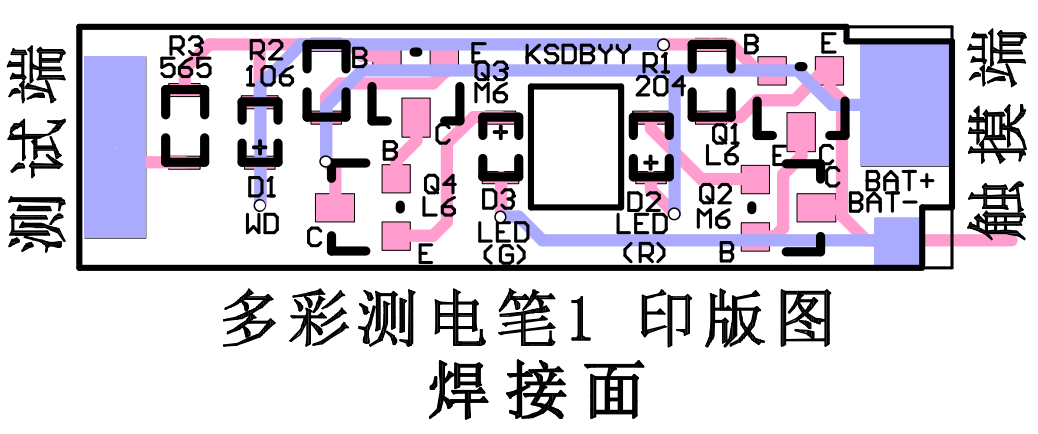

印版圖：

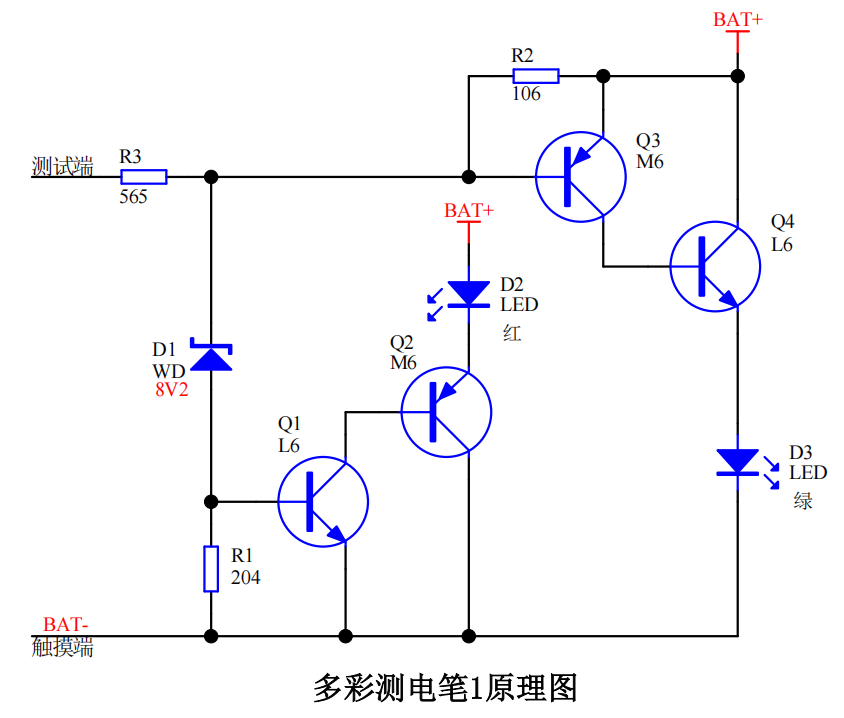

原理圖：

評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

回復

使用道具 舉報

ID:460753 發表于 2026-4-17 10:09 | 顯示全部樓層
有點好奇， 當測220V時，是紅+綠一起亮嗎？還是只亮紅色？
回復

使用道具 舉報

ID:1167950 發表于 2026-4-17 11:31 | 顯示全部樓層
由于Q1Q2的觸發端接有穩壓管D1，故Q1Q2的觸發閾值高于Q3Q4。用兩只手分別觸摸測試端和觸發端，D3即可點亮。只有接觸較高電壓如220V時 Q1Q2才能被觸發，使D2點亮，此時D2D3（紅綠）同時點亮。
回復

使用道具 舉報
