系統供電電路問題

ID:1153341 · 發表于 2026-4-8 10:30

圖一是充電電路，圖二是保護電路，圖三是我的開關電路。BAT+和-接的是電池，V_USB接的是USB口。為什么我這么接，電池無法給板子供電，只有當插上USB后板子才有電。插上電池后也測不到VCC的電壓。插上USB后VCC才有電壓

ID:491875 · 發表于 2026-4-8 11:27

莫名其妙的電路

ID:69038 · 發表于 2026-4-8 11:29

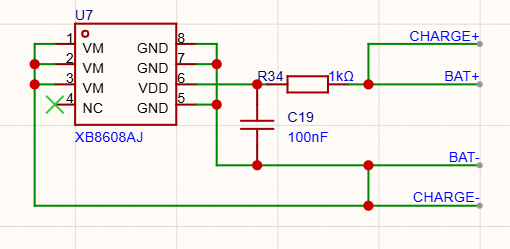

圖111.png中的U7、R34、C19，它們的存在沒有了意義

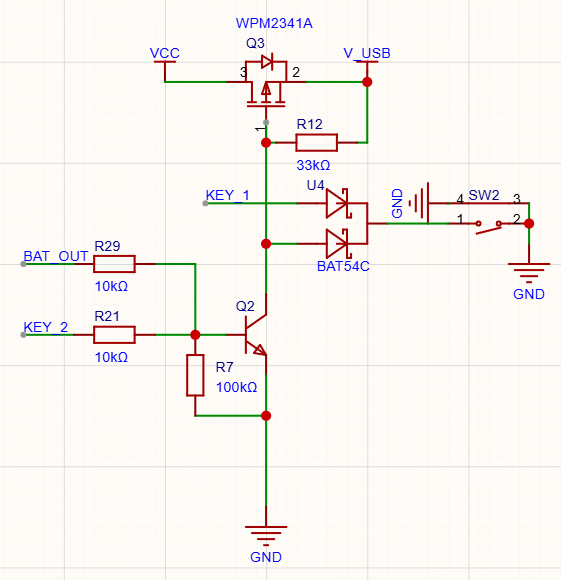

圖112.png中的VCC是與圖111.png中的BAT+相連嗎？該不會接了個寂寞吧？
靜待高手分析。。。

ID:796531 · 發表于 2026-4-8 14:14

1、保護電路 CHARGE- 和 BAT- 接一起不起保護左右 2、ETA9740 有無升壓輸出，ETA9740 似乎應該檢測負載達到30-100ma電流才有輸出的，你負載有無達到

ID:1153341 · 發表于 2026-4-8 14:41

刪除本帖

ID:491875 · 發表于 2026-4-8 18:22

莫名其妙的電路，圖3電路電池接在哪里？BAT OUT串聯10k電阻只是Q2的開啟信號（此信號是否合適？）。

ID:327265 · 發表于 2026-4-8 22:50

先看手冊再看電路排查問題

ID:1153341 · 發表于 2026-4-9 08:43

刪除本帖

ID:1153341 · 發表于 2026-4-9 08:46

zhuls 發表于 2026-4-8 11:29
圖111.png中的U7、R34、C19，它們的存在沒有了意義
圖112.png中的VCC是與圖111.png中的BAT+相連嗎？ ...

這個是電池電壓和USB電壓都能轉化成VCC

ID:69038 · 發表于 2026-4-9 10:44

BE1NG 發表于 2026-4-9 08:46
這個是電池電壓和USB電壓都能轉化成VCC

那你先說說，圖111.png中的BAT+是接到哪了？就一個網標，隔空感應轉成了VCC嗎？
你還是傳一張完整的圖上來吧，這么零散的圖紙說不清楚。。。

ID:491875 · 發表于 2026-4-9 11:08

BE1NG 發表于 2026-4-9 08:46
這個是電池電壓和USB電壓都能轉化成VCC

圖112中USB輸出到VCC可以，BAT+難道飛到VCC？別指望通過R29送到VCC吧！另外，BAT OUT是高時USB輸出到VCC還是沒有接電池時輸出到VCC？你要電池輸出到VCC起碼得接電池吧！電池接在哪里？

ID:1153341 · 發表于 2026-4-9 11:31

zhuls 發表于 2026-4-9 10:44
那你先說說，圖111.png中的BAT+是接到哪了？就一個網標，隔空感應轉成了VCC嗎？
你還是傳一張完整的圖上 ...

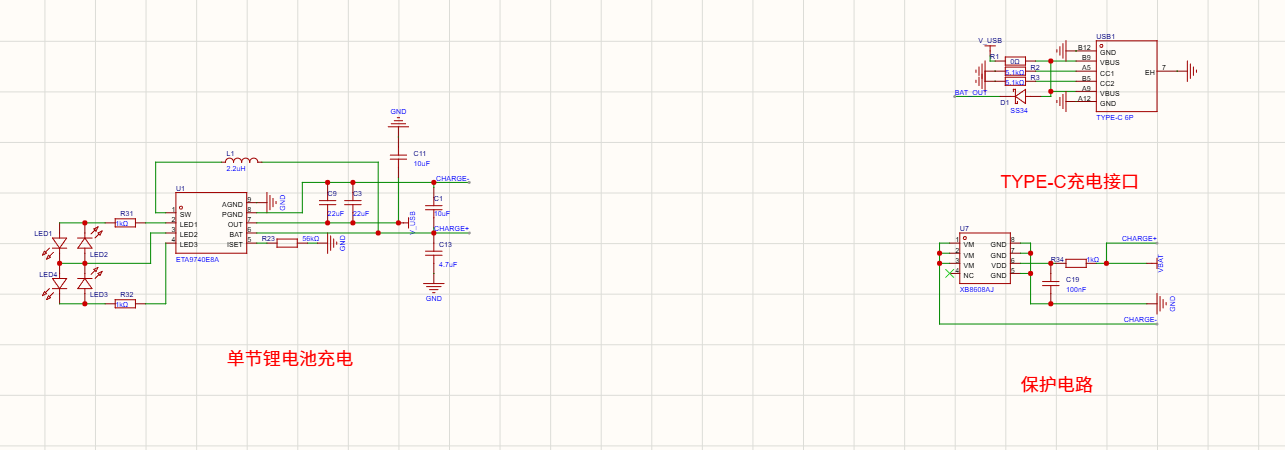

這是我關于電源的所有模塊，聽你們這么一說好像我確實不知道VCC怎么來的。我是之前看朋友做過的一個圖，照葫蘆畫瓢的，我當時也疑惑這個。

ID:1153341 · 發表于 2026-4-9 11:32

老愚童63 發表于 2026-4-9 11:08
圖112中USB輸出到VCC可以，BAT+難道飛到VCC？別指望通過R29送到VCC吧！另外，BAT OUT是高時USB輸出到VCC ...

這是我關于電源的所有模塊了，真心請教一下，為什么我這個VCC實際能測得5V

ID:592807 · 發表于 2026-4-9 11:56

我問你一個問題啊，

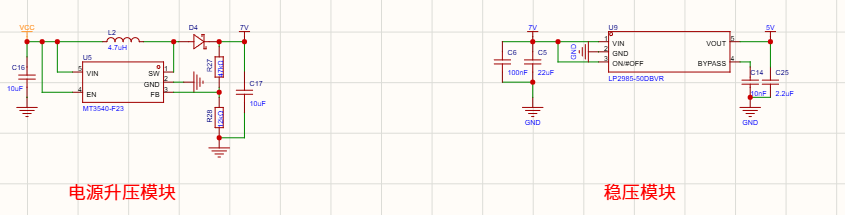

你的5V是7V電壓通過穩壓模塊穩壓過來的。
你的7V是通過VCC電壓通過升壓模塊升高的
你的VCC怎么來的，目前只能看到一個就是png112里面看到V-USB可以轉VCC，如果你不接USB，只有電池時，你的電池bat怎轉VCC或者轉5V。
我給你一個建議，聽不聽你自己的事，你去找一個叫做“雙電源切換”的電路，或者充電切換電路，看一下他們是怎么切換USB供電和電池供電的。在你發的這幾個圖里面電池就是個空氣，除了被充電沒有任何作用。

ID:1153341 · 發表于 2026-4-9 12:00

黃youhui 發表于 2026-4-9 11:56
我問你一個問題啊，
你的5V是7V電壓通過穩壓模塊穩壓過來的。
你的7V是通過VCC電壓通過升壓模塊升高的

好的，感謝

ID:491875 · 發表于 2026-4-9 13:35

BE1NG 發表于 2026-4-9 11:32
這是我關于電源的所有模塊了，真心請教一下，為什么我這個VCC實際能測得5V

VCC實測5V是V-USB通過Q3傳過來的！

ID:1153341 · 發表于 2026-4-9 13:59

老愚童63 發表于 2026-4-9 13:35
VCC實測5V是V-USB通過Q3傳過來的！

我查了ETA9740芯片的資料，就是如果沒有USB只有電池時，那就是電池電壓到芯片，然后芯片輸出5V的V_USB。

ID:491875 · 發表于 2026-4-9 14:19

BE1NG 發表于 2026-4-9 13:59
我查了ETA9740芯片的資料，就是如果沒有USB只有電池時，那就是電池電壓到芯片，然后芯片輸出5V的V_USB。

這樣就對了，如果電池時VCC沒有輸入，可能ETA9740沒有工作

ID:491875 · 發表于 2026-4-9 14:25

BE1NG 發表于 2026-4-9 13:59
我查了ETA9740芯片的資料，就是如果沒有USB只有電池時，那就是電池電壓到芯片，然后芯片輸出5V的V_USB。

確切的說如果電池供電時VCC沒有5V只能是ETA9740的升壓功能沒有實現導致V-USB沒有5V輸出。可以實測一下，斷開外部5V輸入測量V-USB電壓和電池電壓。

ID:1153341 · 發表于 2026-4-9 14:28

老愚童63 發表于 2026-4-9 14:19
這樣就對了，如果電池時VCC沒有輸入，可能ETA9740沒有工作

好的，謝謝您的解惑

ID:592807 · 發表于 2026-4-10 17:15

BE1NG 發表于 2026-4-9 14:28
好的，謝謝您的解惑

你點電路有沒有什么大耗電器件，例如電機之類的，導致你的電池輸出電流過大，保護了。

ID:1153341 · 發表于 2026-4-10 17:29

黃youhui 發表于 2026-4-10 17:15
你點電路有沒有什么大耗電器件，例如電機之類的，導致你的電池輸出電流過大，保護了。

這個倒是沒有，都是一些傳感器，然后屏幕電流實測是500mA
