這個LED使用PWM驅動

ID:526108 · 發表于 2026-4-6 09:08

這個LED使用PWM驅動，可以調節亮度，我只要控制在低亮度范圍，請問還需要串連電阻嗎

ID:88256 · 發表于 2026-4-6 13:37

PWM驅動是可以調低亮度，問題是你不是固定低亮度使用的啊，如果調高亮度，你怎么確保通過LED的電流在安全范圍以內？到時候要么燒單片機的IO口要么燒LED，為了省一個那么便宜的電阻，值得冒這個險嗎？

ID:1133081 · 發表于 2026-4-6 14:20

不管你用什么方式驅動，為了安全應當串接300歐電阻。經常有人炫技采用一些非常規電路，其實是犧牲可靠性換來的蠅頭小利，不值得。等你以后吃夠苦頭就知道什么叫冗余設計。

ID:592807 · 發表于 2026-4-6 18:20

高電平5V，LED壓降大概1.3V左右（燈不同有細微差距），多出來的3.7V，你打算讓誰來承受。另外你電池低壓提示，不應該是電壓不足時亮燈嗎，你要調亮度干嘛？這點亮度不足以指示你的電池電量。

ID:526108 · 發表于 2026-4-6 19:46

WL0123 發表于 2026-4-6 14:20
不管你用什么方式驅動，為了安全應當串接300歐電阻。經常有人炫技采用一些非常規電路，其實是犧牲可靠性換 ...

單片機IO輸出電流是有限制的，才200uA，再通過PWM調節IO輸出電流必定小于IO輸出的上限，現在的問題是只要LED在我想要亮度范圍之內就行了

ID:1133081 · 發表于 2026-4-6 20:35

624353765 發表于 2026-4-6 19:46
單片機IO輸出電流是有限制的，才200uA，再通過PWM調節IO輸出電流必定小于IO輸出的上限，現在的問題是只要 ...

STC8H系列MCU的IO口在準雙向模式高電平輸出電流很有限，不足以驅動LED發出正常亮度，如果設置推挽模式不加限流電阻，直接采用PWM方式驅動LED調光會有3樓所述風險。如果對LED亮度要求不是太高，可以設置所用端口為高阻模式，再利用內部4K上拉電阻以PWM的方式驅動LED。

ID:1169322 · 發表于 2026-4-6 23:35

哪怕用PWM調暗亮度，這個LED也必須串聯限流電阻，絕對不能省略。
PWM只是通過占空比降低了LED的平均電流，但導通瞬間的峰值電流完全不受PWM控制；而LED是負阻特性器件，一旦電壓超過導通閾值，電流會指數級飆升，無電阻直驅會瞬間燒毀LED，還會超出單片機IO口的驅動能力，造成IO口老化甚至單片機損壞。串聯限流電阻是從硬件上把最大電流鎖死在安全范圍，是保護LED和單片機的必要措施，和亮度高低、是否用PWM調光無關。

ID:401564 · 發表于 2026-4-7 00:51

624353765 發表于 2026-4-6 19:46
單片機IO輸出電流是有限制的，才200uA，再通過PWM調節IO輸出電流必定小于IO輸出的上限，現在的問題是只要 ...

你是把上面那20mA給選擇性失明了嗎?
對于STC的8051單片機,上電復位的過程,它一定是會有一個高電平的,至于IO的模式,那是復位后程序設定之后的結果
如果是你自己DIY的一個,有沒有限流電阻都不重要,大不了出了問題就重新畫板
但如果是產品,你只測試了幾個便這樣畫的話,后面就得運氣了,電子方面的東西,靠運氣往往是要出問題的

ID:526108 · 發表于 2026-4-7 08:16

Y_G_G 發表于 2026-4-7 00:51
你是把上面那20mA給選擇性失明了嗎?
對于STC的8051單片機,上電復位的過程,它一定是會有一個高電平的,至 ...

單片機上電沒有高電平，IO輸出200uAPWM驅動沒有問題

ID:1161211 · 發表于 2026-4-7 08:55

找到PWM控制中的CCRx寄存器，這個是控制占空比的的，對其最大值進行限制即可，在高電平有效下，該值越大LED亮度越高。

ID:143767 · 發表于 2026-4-7 10:09

不管是PWM還是線性輸出都需要串聯一個330歐左右的電阻限流，做產品設計必須要考慮這點

ID:57657 · 發表于 2026-4-7 10:14

需要，PWM的低亮度是人腦的錯覺，實際上還是高亮度的毫微秒脈沖信號(儀器可捕捉到)，如果單片機死機了LED長時間點亮就可能涼涼了。

ID:149799 · 發表于 2026-4-7 10:45

還是串接一只330歐電阻可靠，可以起到雙向保護的作用。

ID:996773 · 發表于 2026-4-7 13:11

雞同鴨講，你們說的樓主聽不懂，樓主連雙向模式和推挽模式都不明白，他壓根就沒提

ID:807591 · 發表于 2026-4-7 15:06

624353765 發表于 2026-4-7 08:16
單片機上電沒有高電平，IO輸出200uAPWM驅動沒有問題

好好看看資料，不想看，就拿示波器測，示波器沒有，就拿Led測試好了，看看上電瞬間，燈亮不亮一下？

當然限流電阻一定條件下是可以省掉的，PWM驅動也沒問題，瞬時5V，led也不會立刻就燒壞，主要看具體應用環境

ID:460466 · 發表于 2026-4-7 18:18

szb314 發表于 2026-4-7 15:06
好好看看資料，不想看，就拿示波器測，示波器沒有，就拿Led測試好了，看看上電瞬間，燈亮不亮一下？[em50 ...

我這樣理解對嗎：假如占空比50%，平均電流20毫安（不“”超過“”額定電流）那將有一半的時間是40毫安！或更高，LED還是有危險的！（LED是電壓敏感性的，）

ID:526108 · 發表于 2026-4-7 21:01

海闊天空8 發表于 2026-4-7 18:18
我這樣理解對嗎：假如占空比50%，平均電流20毫安（不“”超過“”額定電流）那將有一半的時間是40毫安！ ...

IO最高輸出20ma，怎么可能輸出40ma

ID:526108 · 發表于 2026-4-7 21:07

npn 發表于 2026-4-7 10:14
需要，PWM的低亮度是人腦的錯覺，實際上還是高亮度的毫微秒脈沖信號(儀器可捕捉到)，如果單片機死機了LED長 ...

IO最高輸出20mA，一個小功率的LED5-20mA，在范圍之內。單片機沒有死機，只有跑飛。就算跑飛PWM也不會停的

ID:526108 · 發表于 2026-4-7 21:10

szb314 發表于 2026-4-7 15:06
好好看看資料，不想看，就拿示波器測，示波器沒有，就拿Led測試好了，看看上電瞬間，燈亮不亮一下？[em50 ...

看到了，上電是會亮一下，亮度很低，陽光下都看不到。

ID:807591 · 發表于 2026-4-8 08:07

624353765 發表于 2026-4-7 21:10
看到了，上電是會亮一下，亮度很低，陽光下都看不到。

那是因?yàn)闀r(shí)間很短，STC大多IO腳，默認上電高電平的，驅動電流400-500ua的樣子，燒不壞LED的，如果配置了推挽輸出，那電流就可以到最大20ma了，短時間也燒不壞LED，但是有可能過流燒壞IO腳，PWM運行正常一般LED也不會壞，，運行不正常就很可能會壞了，自己玩沒事，做產品，等著客戶找麻煩吧，總之限流電阻還是有必要的

ID:401564 · 發表于 2026-4-8 09:00

624353765 發表于 2026-4-7 21:10
看到了，上電是會亮一下，亮度很低，陽光下都看不到。

這不是亮不亮的問題,這只是常識性問題
如果是自己的東西,無所謂,能用就行
但如果是產品,你要考慮的東西就多了,一個跟一萬個還是有區別的,加個限流電阻不要什么錢的,但萬一有問題呢?

ID:592807 · 發表于 2026-4-8 09:48

hi等你發表于 2026-4-7 13:11
雞同鴨講，你們說的樓主聽不懂，樓主連雙向模式和推挽模式都不明白，他壓根就沒提

其實雙向模式換個說法也可以叫開漏輸出

ID:584814 · 發表于 2026-4-8 14:48

STC每口一個同時驅動多個繼電器無壓力。

ID:1007932 · 發表于 2026-4-8 20:16

建議串電阻
MCU的輸出20mA電流是指安全范圍，它又不是電流源，會過流的，類似保險絲，內阻小是可以通過大電流的，但是大電流發熱會熔斷。
PWM調光是依靠視覺暫留現象，簡單來說就是人眼的刷新率跟不上LED的閃爍頻率，會自動平均，但LED導通時本身該通過多少電流還是多少電流，也就是說，假設導通時電流是20mA，那PWM調光時電流就會在0mA和20mA不斷切換，電流不是平均的。
另一種是DC調光，是一種電流源，有多種結構，LDO、BUCK、BOOST等，基本原理就是把電壓采樣換成電流采樣，從而把恒壓輸出變成恒流輸出，相對麻煩，需要閉環控制。

ID:1170469 · 發表于 2026-4-27 11:48

沒見過不加的

ID:1034262 · 發表于 2026-4-27 21:19

LED是電流器件，要串聯限流電阻，也避免燒IO。

ID:468878 · 發表于 2026-4-27 21:57

PWM只是降低平均電壓，它的峰值電壓還是5V啊，一點沒降低，雖然脈寬很窄，高電平的導通時間很短，但那么短時間的5V直接加在LED上，要么燒IO要么燒LED，只是概率小一點點罷了。

ID:1170696 · 發表于 2026-5-2 23:18

最好不要這樣搞，PWM本身其實是高低電平交替輸出，并不是依靠調節電壓實現的，商業板子盡量不要這樣做，批量出問題以后改都不好改

ID:1170702 · 發表于 2026-5-4 21:30

你起碼弄個電阻限流防止燒壞LED就算你用PWM控制在導通的時間里就有可能過流燒壞了

ID:460466 · 發表于 2026-5-10 12:52

624353765 發表于 2026-4-7 21:01
IO最高輸出20ma，怎么可能輸出40ma

平均電流20毫安，占空比50%，一半時間的電流是i40毫安，這樣理解不對嗎？

ID:1171110 · 發表于 2026-5-10 20:30

必須串聯限流電阻（推薦電阻值100Ω~150Ω），哪怕只用低亮度 PWM 也不能省！

ID:1171110 · 發表于 2026-5-10 20:31

為什么低亮度 PWM 也不能省電阻？ PWM 的占空比≠電流限制 PWM 調的是平均電流，但高電平瞬間，單片機引腳會直接把電源電壓加到 LED 兩端，只要 LED 導通，就會瞬間產生極大的沖擊電流，這個峰值電流完全由 LED 的內阻和單片機引腳內阻決定，很容易超過 LED 和單片機的最大承受值。舉個例子：5V 電源，紅色 LED 壓降 2V，單片機引腳內阻約幾十 Ω，LED 導通內阻約幾 Ω，峰值電流會輕松超過 50mA，遠超普通 LED（20mA）和 STC8 單片機 IO（25mA）的安全電流。 LED 的伏安特性是指數級的，微小電壓差會導致電流暴增 LED 導通后，電壓只要再增加 0.1~0.2V，電流就會翻好幾倍，PWM 控制的占空比無法限制這個瞬間峰值電流，哪怕平均電流很低，單次脈沖的峰值也足以燒壞 LED 或單片機 IO。 STC8H 系列 IO 引腳沒有內置恒流或限流保護 單片機的 IO 推挽輸出模式，只能輸出高 / 低電平，沒有內置限流，你圖里的接法相當于直接把 LED 接在了電源和 IO 口之間，屬于 “裸奔” 狀態，極易損壞硬件。

ID:44626 · 發表于 2026-5-11 11:19

串接一個比較好，即使用不到也可以串接一個0R電阻，硬件防呆設計，做兩手準備

ID:647261 · 發表于 2026-5-11 17:19

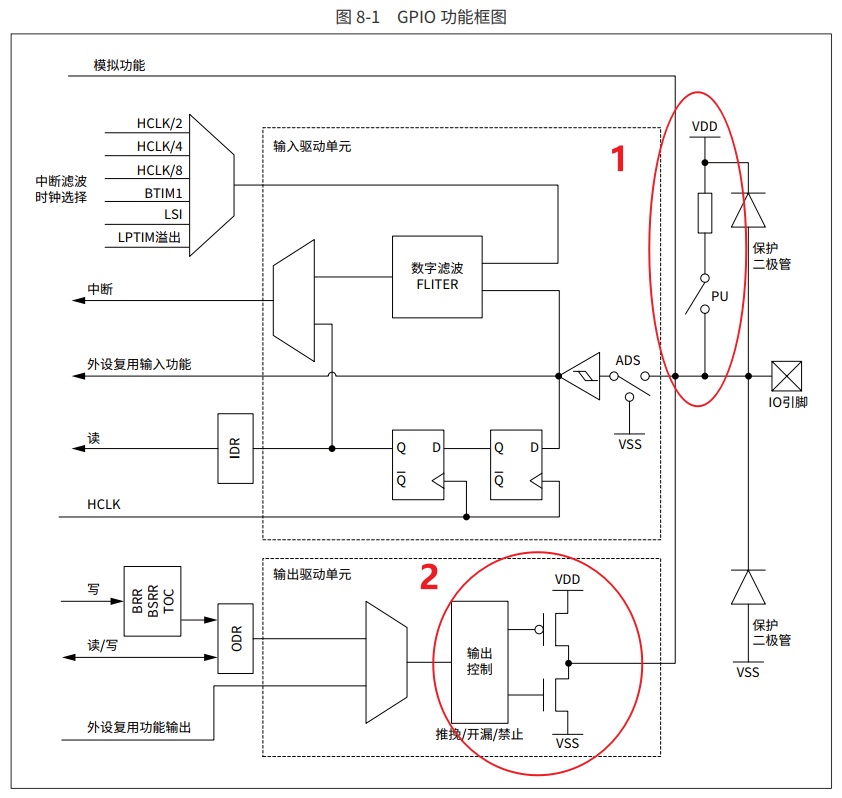

要按不同芯片來分，但大同小異，看IO口內部框圖：

如果用的是1處的模式，應該就是你說的200uA輸出電流的模式，那電阻加不加都可以，內部已經有大電阻限流了。

如果用的是2處的模式，也就是開漏、推挽模式，這是用MOS管控制的開關，你想想，一個限流20mA的MOS管，接一個不帶限流電阻的LED會怎么樣？

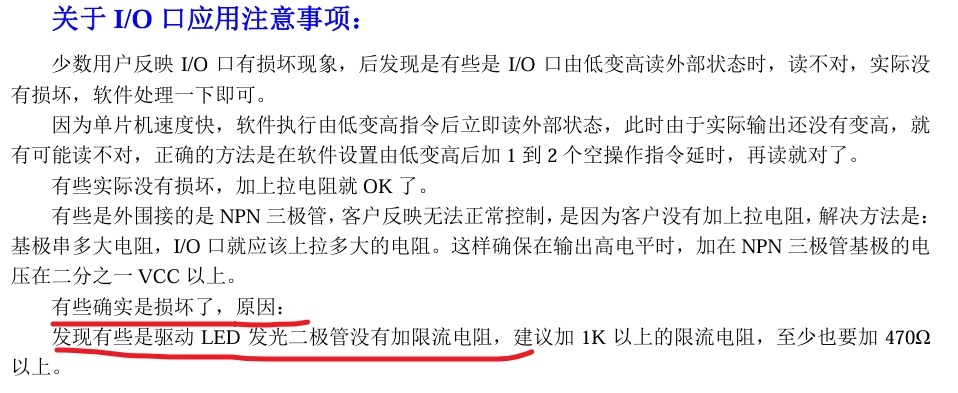

STC89的規格書中，對IO口的應用有這么個描述：

ID:382454 · 發表于 2026-5-12 15:46

必須串的，你不怕方波輸出，把單片機IO燒了嘛。得不償失啊。

ID:1099129 · 發表于 2026-5-12 16:20

第一有錯誤、串電阻限流，加上拉電阻減少單片機功耗
第二可以使用pwm進行調光

ID:469589 · 發表于 2026-5-20 09:50

用什么方法都需要規范化，必須有電阻，除非你采取了各種預測及方案。包括沒有足夠空間等。
家電遙控器電流比較大（以前），也串聯了50歐姆，這是LED的最小極限電阻了

ID:1034262 · 發表于 2026-5-20 10:33

LED是電流器件，要串電阻，否則IO可能會燒壞。

ID:1171646 · 發表于 2026-5-20 11:18

單片機 IO 口嚴禁直驅 LED 不加電阻，必?zé)龎囊_，最少串一顆 220~1K 限流電阻，原因：導通瞬間電流幾十 mA 往上，遠超額定值。
