請教寬電壓輸入24V-48V的電源電路要怎么做

ID:961122 · 發表于 2026-3-17 10:09

請教一下，我想做一下電路，實現24V 或 48V輸入，輸出24V，輸出電流1A。也就是輸入電壓有可能是24V，也有可能是48V。請問這樣的電路要怎么做呢,是否能用LGS6302這樣的升降壓芯片實現。

ID:1034262 · 發表于 2026-3-17 16:07

一個BUCK芯片即可實現，要求芯片內部是P-MOS輸出，支持100%占空比，24V輸入時會有一點壓降，基本不會影響的。

ID:857072 · 發表于 2026-3-17 16:51

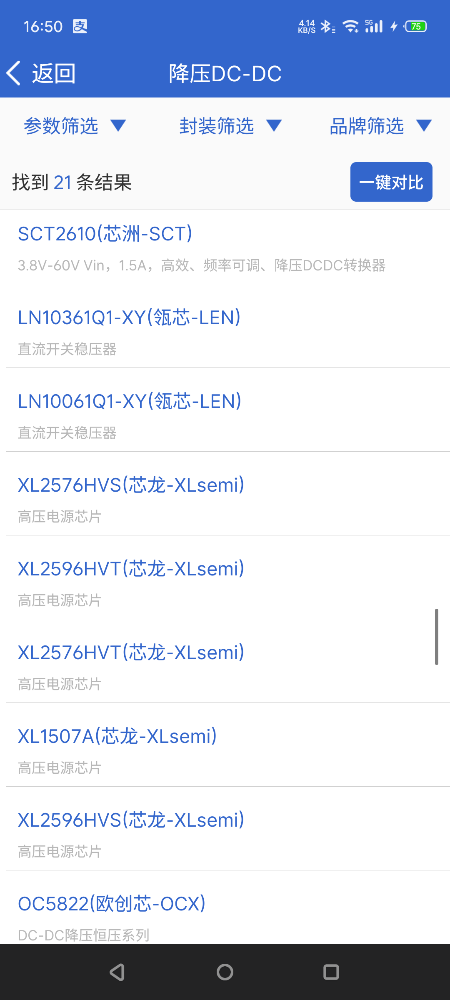

降壓芯片搜一下多的很

ID:382454 · 發表于 2026-3-19 15:57

網上有很多BUCK芯片即可實現，國產的也很成熟了。有的輸入可以達到100多伏PWM降壓。

ID:712493 · 發表于 2026-3-19 17:07

coody_sz 發表于 2026-3-17 16:07
一個BUCK芯片即可實現，要求芯片內部是P-MOS輸出，支持100%占空比，24V輸入時會有一點壓降，基本不會影響的 ...

什么型號可以實現基本零壓差？

ID:857072 · 發表于 2026-3-20 20:58

手冊里寫功率管使用MOS管支持100%占空比的。基本上可以做到mV級別的押金

ID:961122 · 發表于 2026-3-23 02:31

我用了一個LM5085，外加一個P-MOS，接通后輸入48V，輸出24V，工作正常。但輸入24V時，輸出只有17V，想要的是輸出24V。請問是什么原因。測得VCC對地是16V，PGATB的占空比是5.16%，F(xiàn)B對地電壓是0.89V。請問有沒有高人能指點一下。

ID:961122 · 發表于 2026-3-23 02:55

另外輸入48V輸出24V時，加上負載，電壓馬上掉到0

ID:1135339 · 發表于 2026-3-23 10:40

24V輸入如果想做24V輸出，設計思路降壓加平壓方式，降壓要有壓差，24只能降24V以下： 1.設計一款輸入電壓檢測。如果輸入大于25.5V關閉平壓，啟動升壓。2.如果低于25.5V關閉升壓，采用平壓；3.電壓檢測電路有很多種，如果用單片機控制會更好做
