請問：12864模塊上lm324是什么作用？

ID:1064915 · 發表于 2026-2-28 08:55

12864模塊上lm324是什么作用？
IC5 (LM324)
說明書沒有說明
PCB Silk drawing.JPG

ID:953019 · 發表于 2026-2-28 23:40

提供模擬信號調理、電壓基準、對比度 / 背光控制、電平緩沖與驅動，保障顯示穩定與畫質

ID:1109793 · 發表于 2026-3-1 07:22

記得好像只有2個黑豆的，莫非你這是串口的？

ID:1064915 · 發表于 2026-3-1 08:06

xiaobendan001 發表于 2026-3-1 07:22
記得好像只有2個黑豆的，莫非你這是串口的？

20pin，并口的，6800時序

ID:1064915 · 發表于 2026-3-1 08:08

小青龍2150 發表于 2026-2-28 23:40
提供模擬信號調理、電壓基準、對比度 / 背光控制、電平緩沖與驅動，保障顯示穩定與畫質

這么多作用，望詳細說明

ID:584814 · 發表于 2026-3-1 16:44

如果沒有碑石電路圖，大致只能猜。
不過LM324通常就做那點事。

ID:155507 · 發表于 2026-3-1 19:26

在12864液晶顯示模塊（通常是基于ST7920等帶中文字庫的控制器）中，LM324四運放芯片的主要作用是負壓產生電路和背光驅動。具體來說，利用其內部運放構成負壓泵，為LCD屏幕提供液晶所需的對比度調節電壓（
），并有時用于控制背光亮度或增強信號驅動能力。

ID:1109793 · 發表于 2026-3-2 07:31

joyb 發表于 2026-3-1 08:06
20pin，并口的，6800時序

不好意思，記錯了，昨晚偶爾看到確認了一下，是3個痘痘，0108還是啥芯片的

ID:1064915 · 發表于 2026-3-2 08:20

angmall 發表于 2026-3-1 19:26
在12864液晶顯示模塊（通常是基于ST7920等帶中文字庫的控制器）中，LM324四運放芯片的主要作用是負壓產生電 ...

感謝回復！

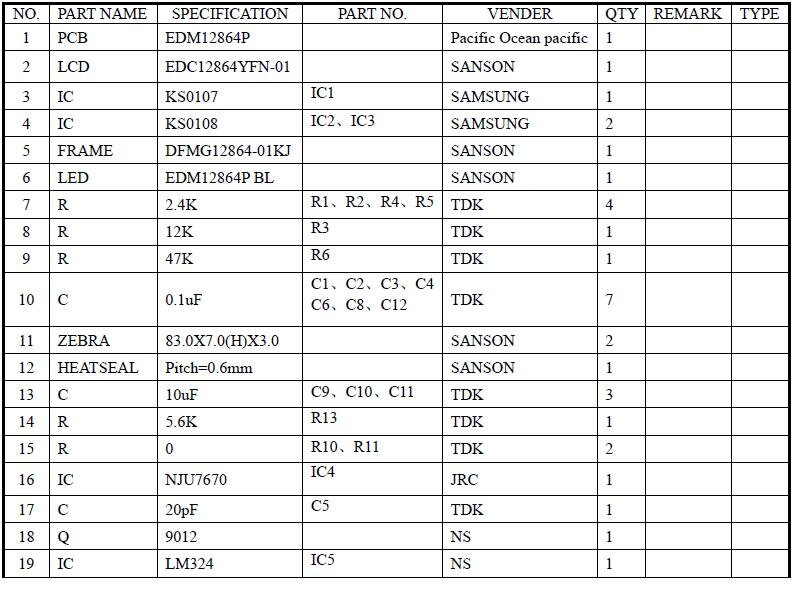

說明書有個表

看表猜，負壓泵可能是IC4 NJU7670，因為這些芯片就是單一作用，lm324作用沒有具體圖紙，靠猜猜不出來

ID:1109793 · 發表于 2026-3-2 14:45

joyb 發表于 2026-3-2 08:20
感謝回復！
說明書有個表

不同廠家不一樣吧，我手上這個就沒有324，除了3個黑豆就是一個8腳的負壓芯片。
也是KS0108的
