AD PCB layou問題（AD22.2.1）

ID:1159300 · 發表于 2025-8-21 11:35

在PCB繪圖中，原本鋪銅所有都是直接連接的，今天改了個元件封裝，修改后鋪銅所有的通孔焊盤及過孔都變成十字連接的了(所以同網絡的十字連接要放大了才能看到沒有完全拉直接連接)，但是也沒有設置十字連接呀，是什么原因呢？請各位專家幫忙分析一下

ID:69038 · 發表于 2025-8-21 17:06

規則不對了

ID:1159418 · 發表于 2025-8-24 19:18

規則重新改一下

ID:1029287 · 發表于 2025-8-26 19:46

規則里邊改為過孔全覆蓋

ID:712097 · 發表于 2025-9-3 10:24

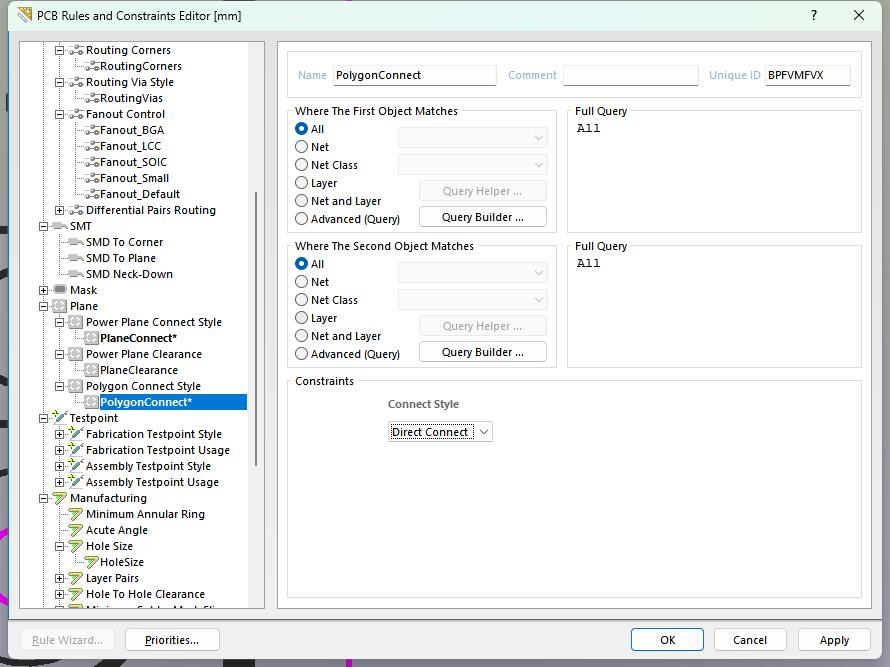

快捷鍵：D R，polygon Connect Style的Connect Style選擇Direct Connect，如圖
