STC單片機T12-OLED問題求助

ID:840820 · 發表于 2024-6-4 09:23

本帖最后由 linjinya 于 2024-6-5 14:56 編輯

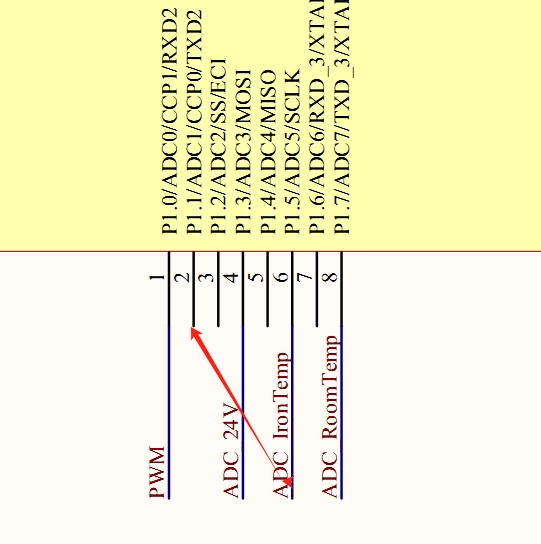

這個STC15F2K60S2單片機的 6腳改到2腳
不知道怎么修改IO.哪個大佬教一下

程序

T12程序.rar (670.71 KB, 下載次數: 11)

鏈接: https://pan.baidu.com/s/1ow3yQvpb_zOo9df47t-qzg?pwd=1111 提取碼: 111

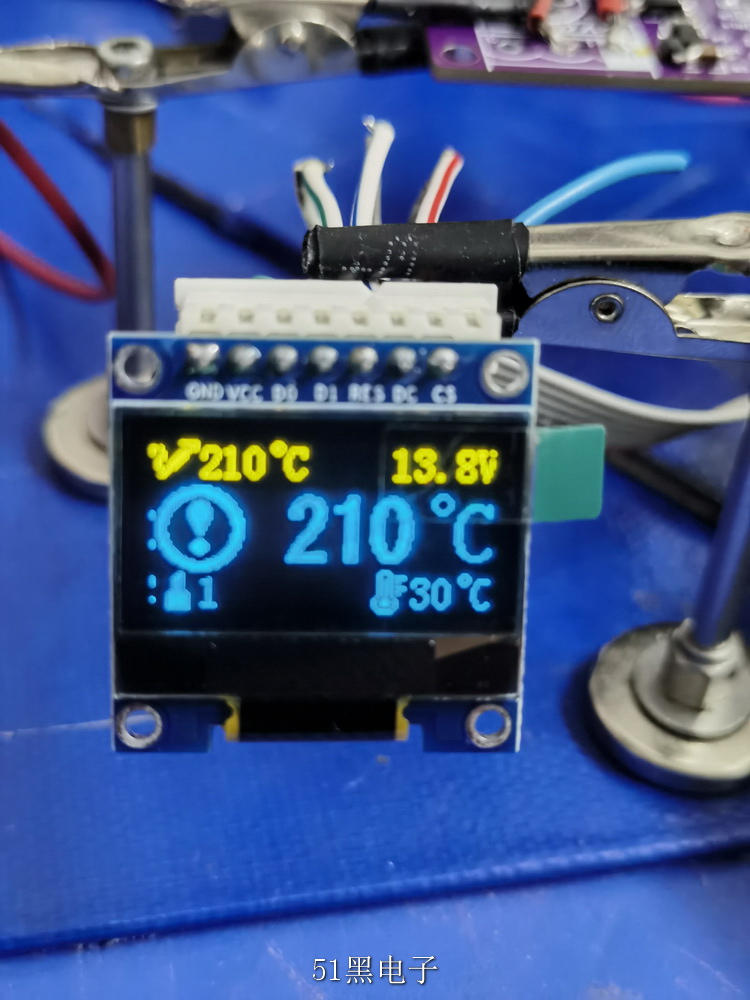

T12 OLED屏左邊顯示異常

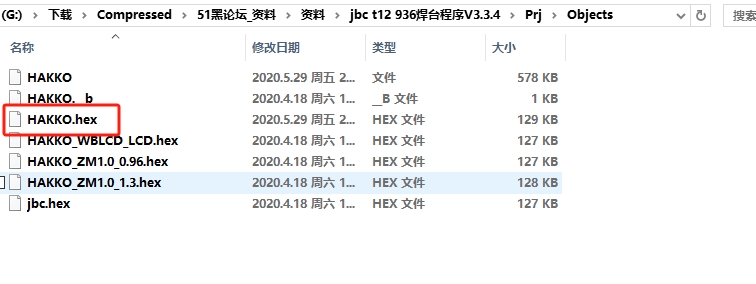

用的這個固件

這個偏移是OLED屏的尺寸不對!

ID:161164 · 發表于 2024-6-4 17:37

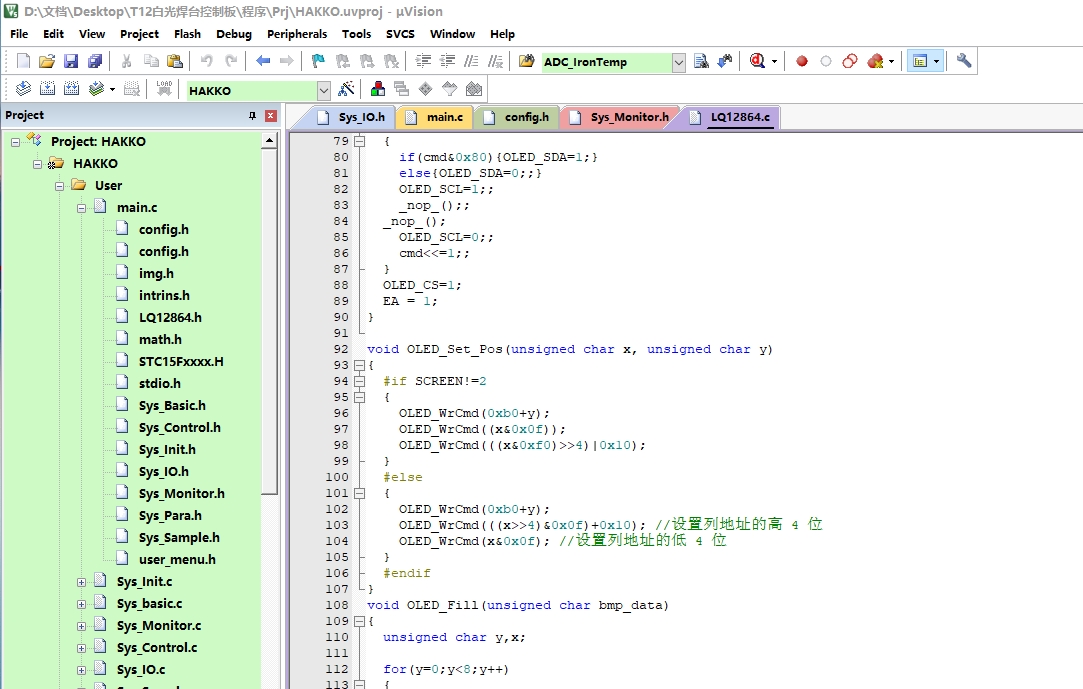

沒代碼，盲猜可能是Set_Pos的X命令有問題

ID:59202 · 發表于 2024-6-4 22:19

應該是兼容ssd1306芯片和兼容sh1106芯片的差別，兼容sh1106芯片要從顯存的第02行開始顯示，所以樓上的設置顯示位置函數最后一句應該是OLED_WrCmd（（x&0x0f）| 0x02）;

ID:840820 · 發表于 2024-6-5 14:06

lkc8210 發表于 2024-6-4 17:37
沒代碼，盲猜可能是Set_Pos的X命令有問題

謝謝,可能是要1.3的屏,我用的是0.96的

ID:840820 · 發表于 2024-6-5 14:07

xxxevery 發表于 2024-6-4 22:19
應該是兼容ssd1306芯片和兼容sh1106芯片的差別，兼容sh1106芯片要從顯存的第02行開始顯示，所以樓上的設置 ...

謝謝,可能是要1.3的屏,我用的是0.96的

ID:71955 · 發表于 2024-6-11 09:02

認真看完使用手冊和代碼注悉釋，條件編譯那里選擇0.96寸屏幕就可以。
