幫朋友做的點焊機 附單片機源程序PCB

ID:852609 · 發表于 2021-4-11 18:21

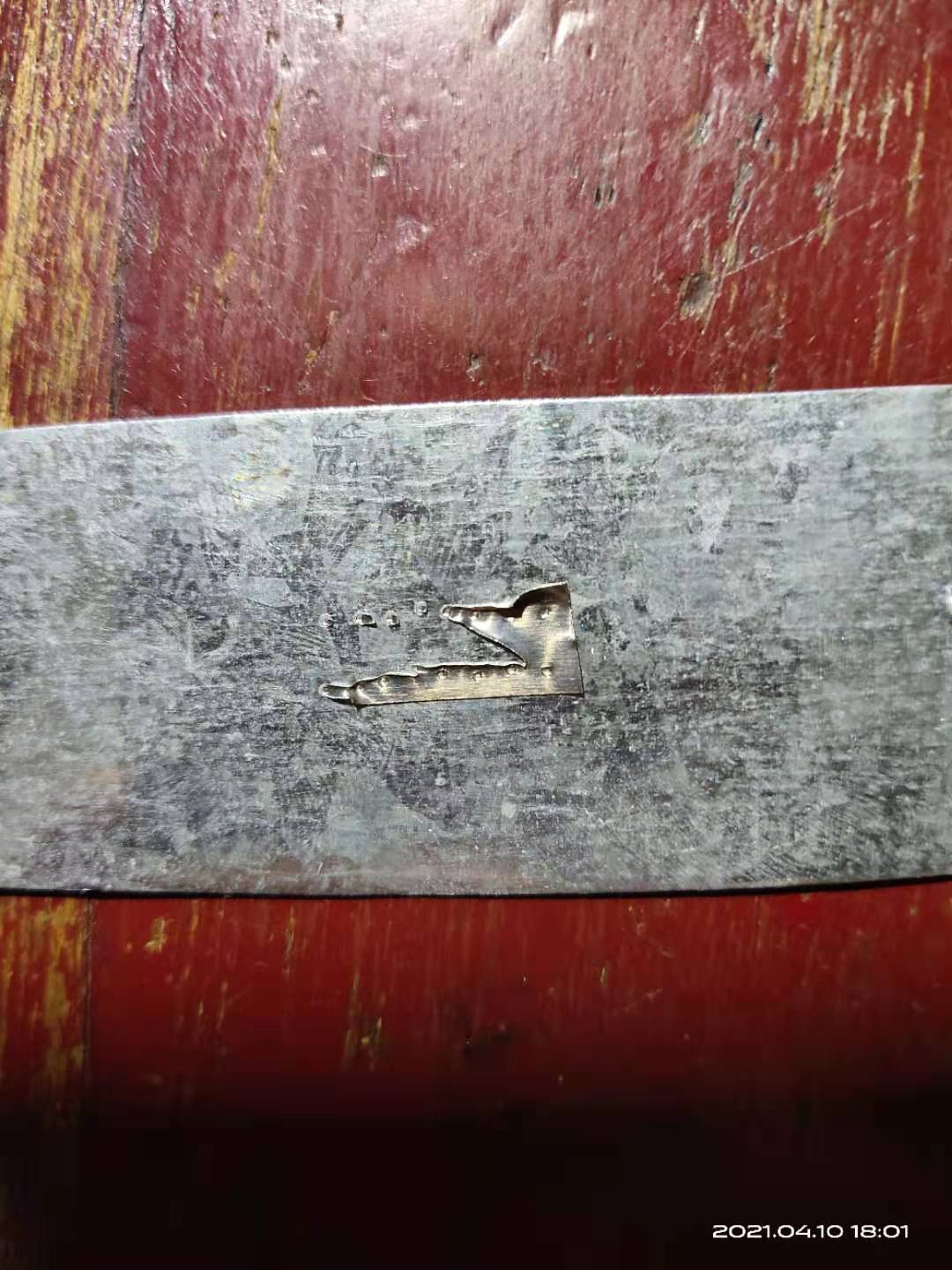

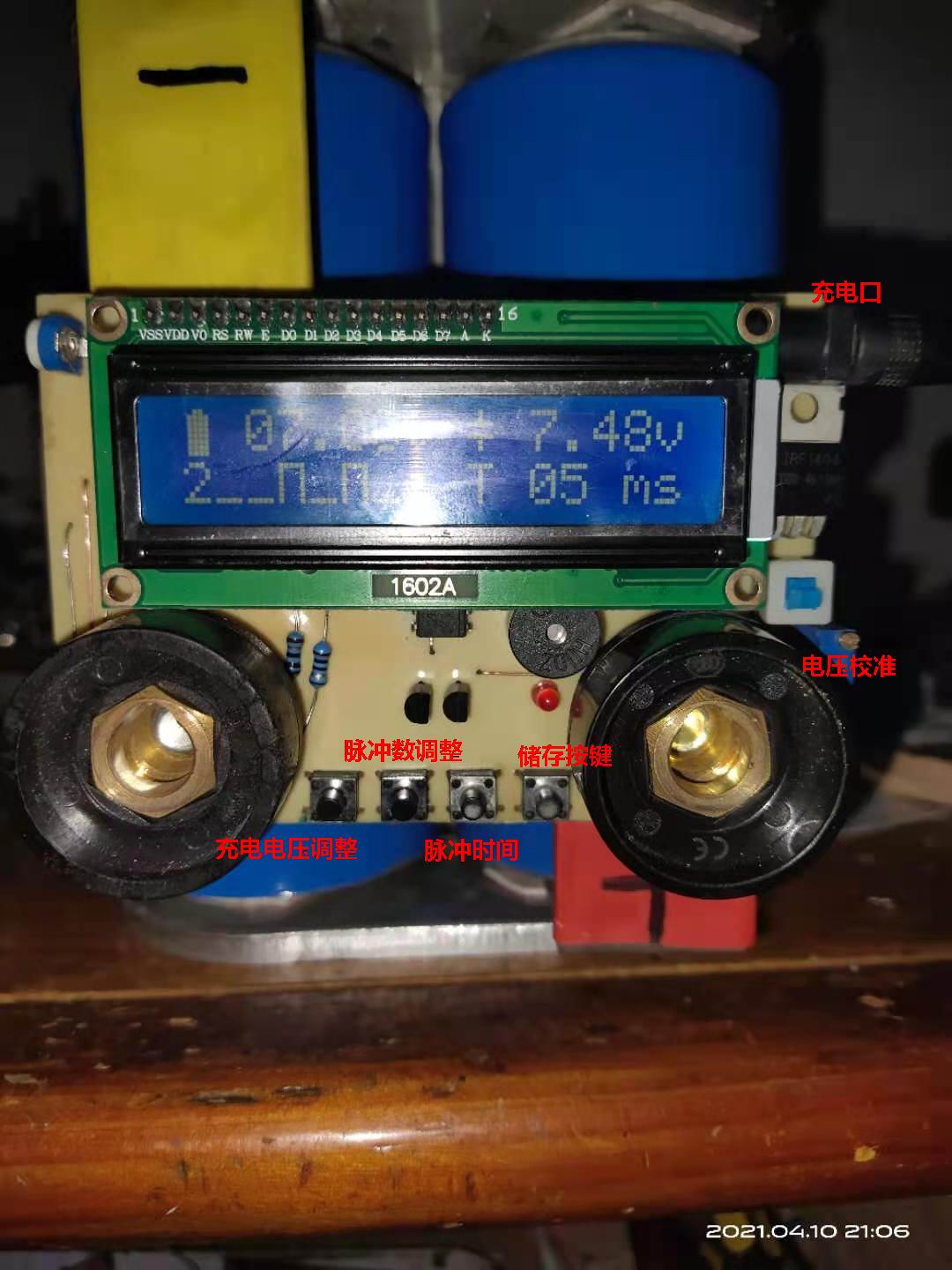

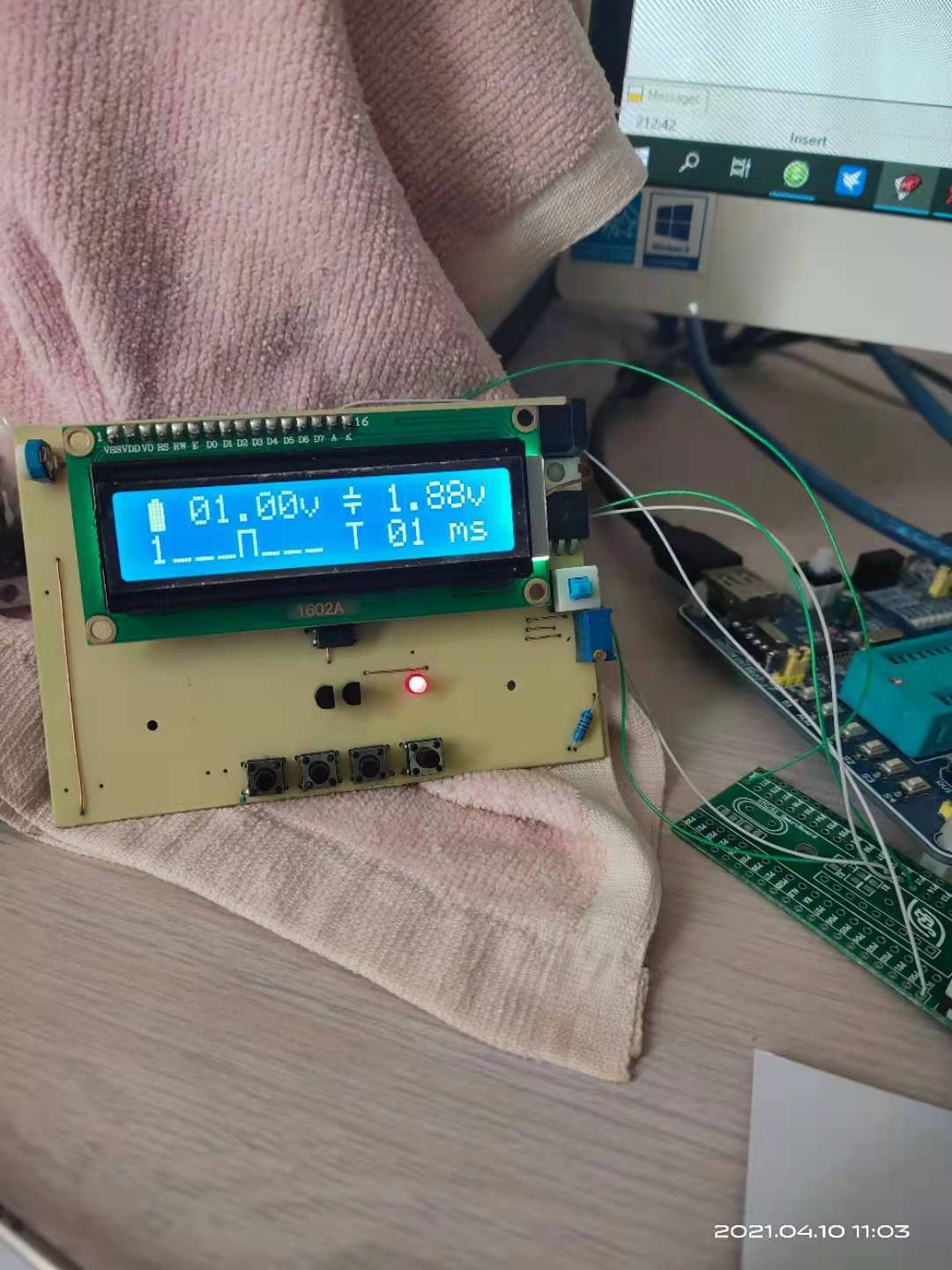

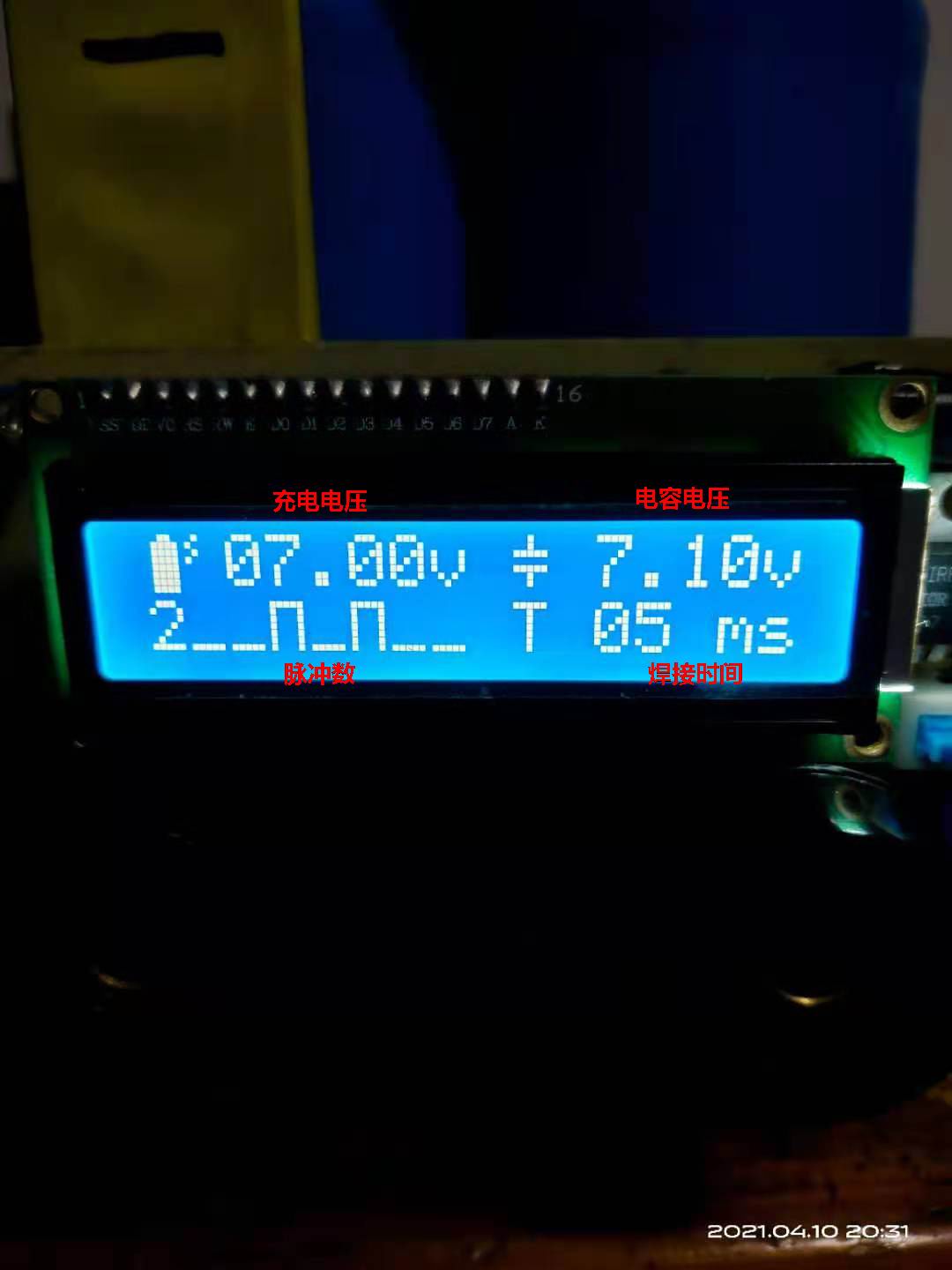

朋友來玩看我做的點焊機不錯，要幫忙做一個，手邊沒有STC12C5A60S2了，就用閑置的Mega16做了一個，貼片的芯片不怎么好焊接，充電電壓超過設定值cpu就會斷開充電，脈沖數1-3可調，脈沖時間1-10ms可調，當焊筆按在鎳片上1秒自動觸發，1602液晶顯示，買了電焊機快接頭，直接固定在PCB板上，可以方便的裝拆焊筆，PCB先用小雕刻機打孔，在用感光法制作，PCB采用單面板加跳線，雙面板過孔業余太難搞了，打印機打印的菲林跟雕刻機鉆的孔有一點對不上，不知道是那個精度不行，實驗了幾次兩個電容串聯效果不好，使用3個電容串聯，5ms可以焊牢鎳片，不知道買的電容不行還是什么原因，電容從咸魚上買的150元18個，還帶個鋁合金外殼，程序用CVAVR編寫，PCB沒有下載口，下載程序時接幾根線，調試好了再去掉業余水平做著玩

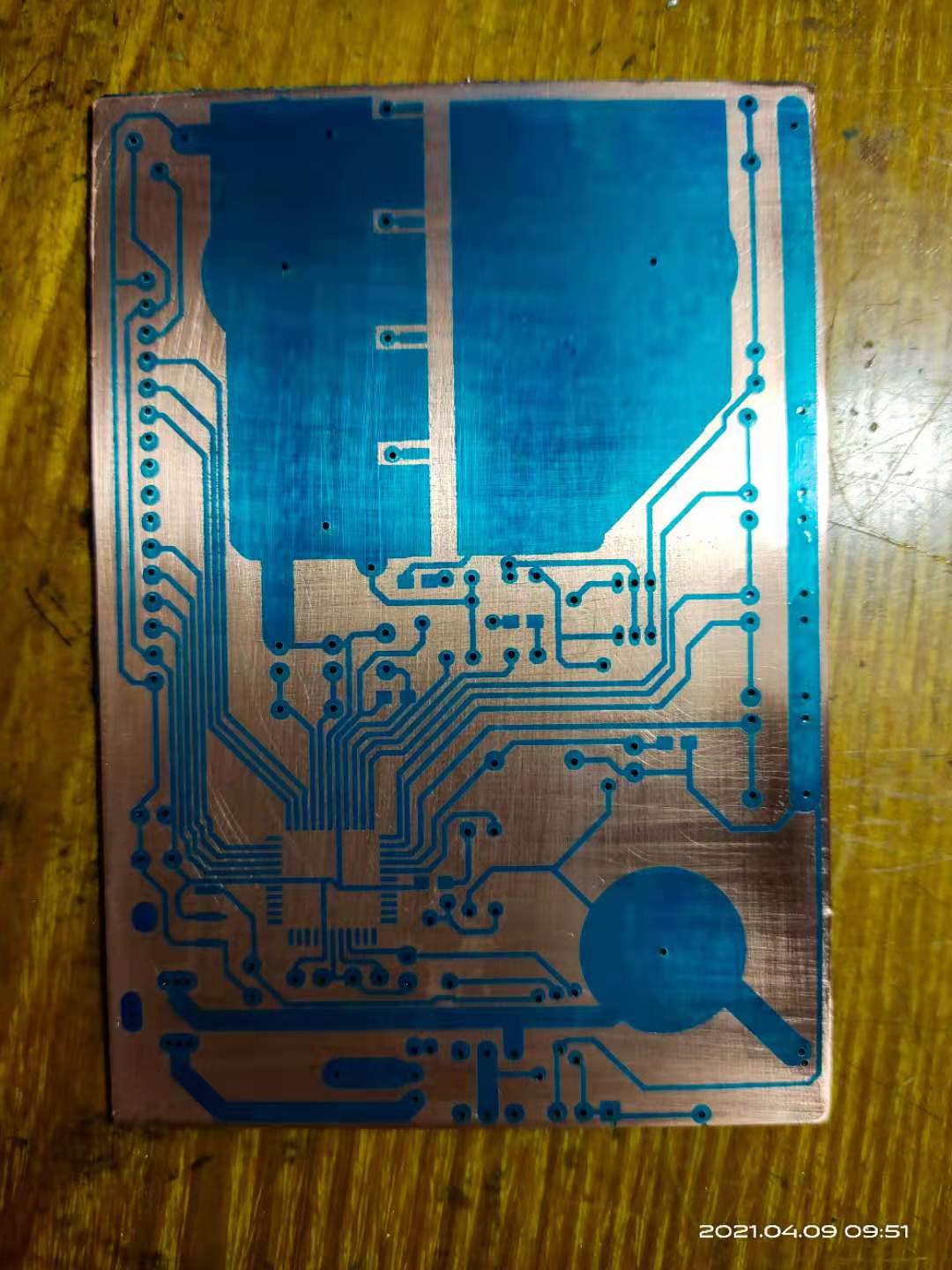

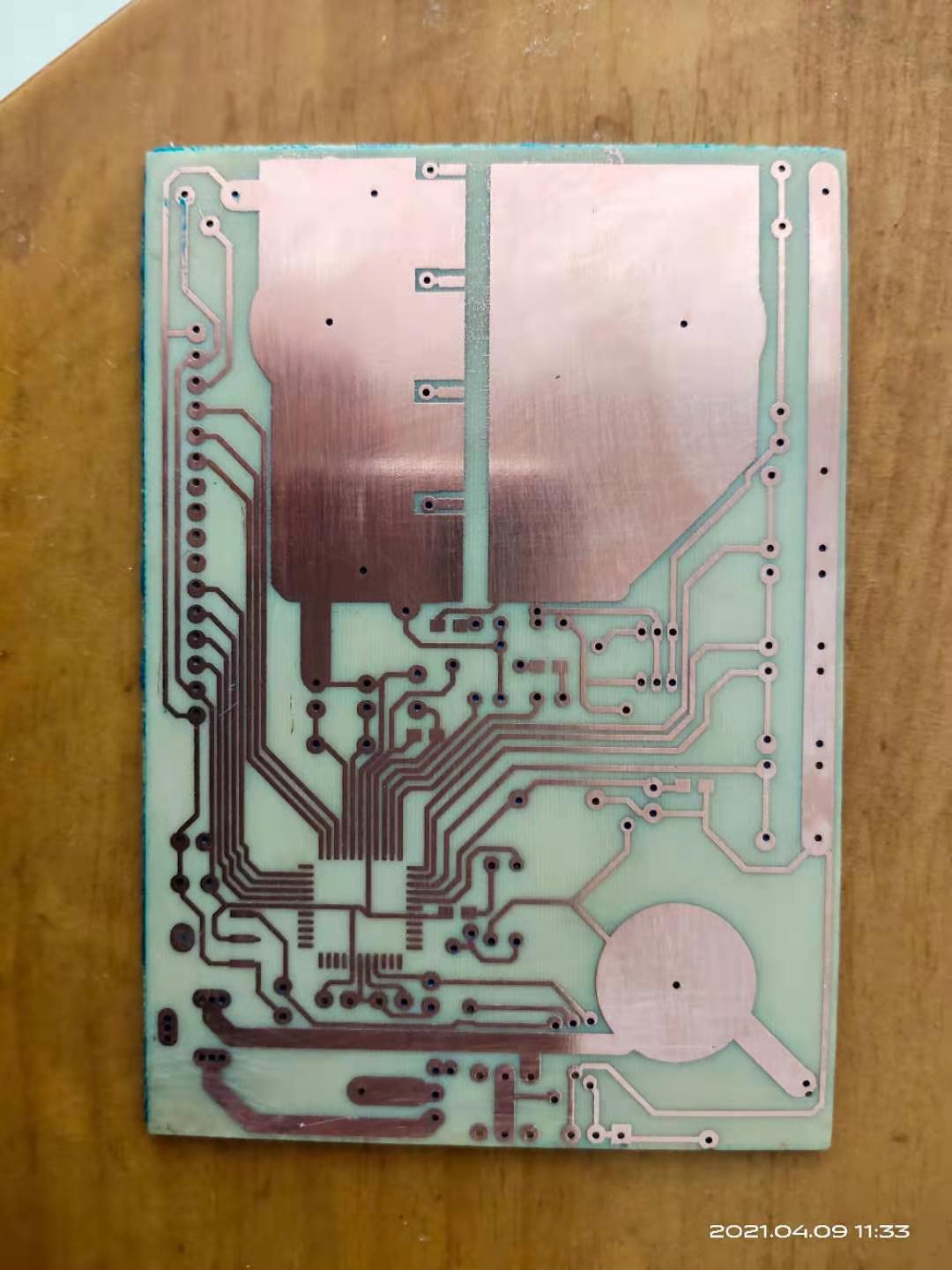

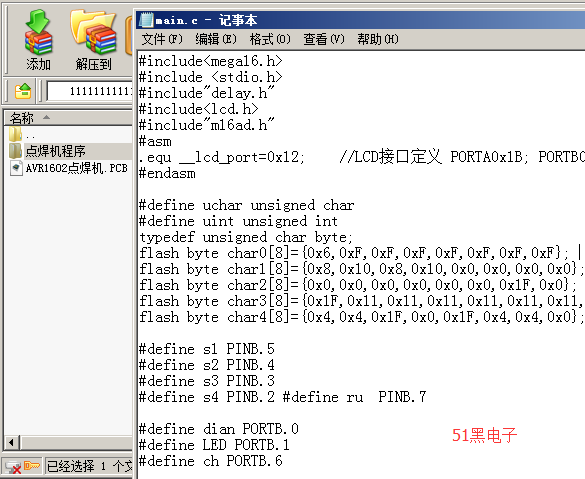

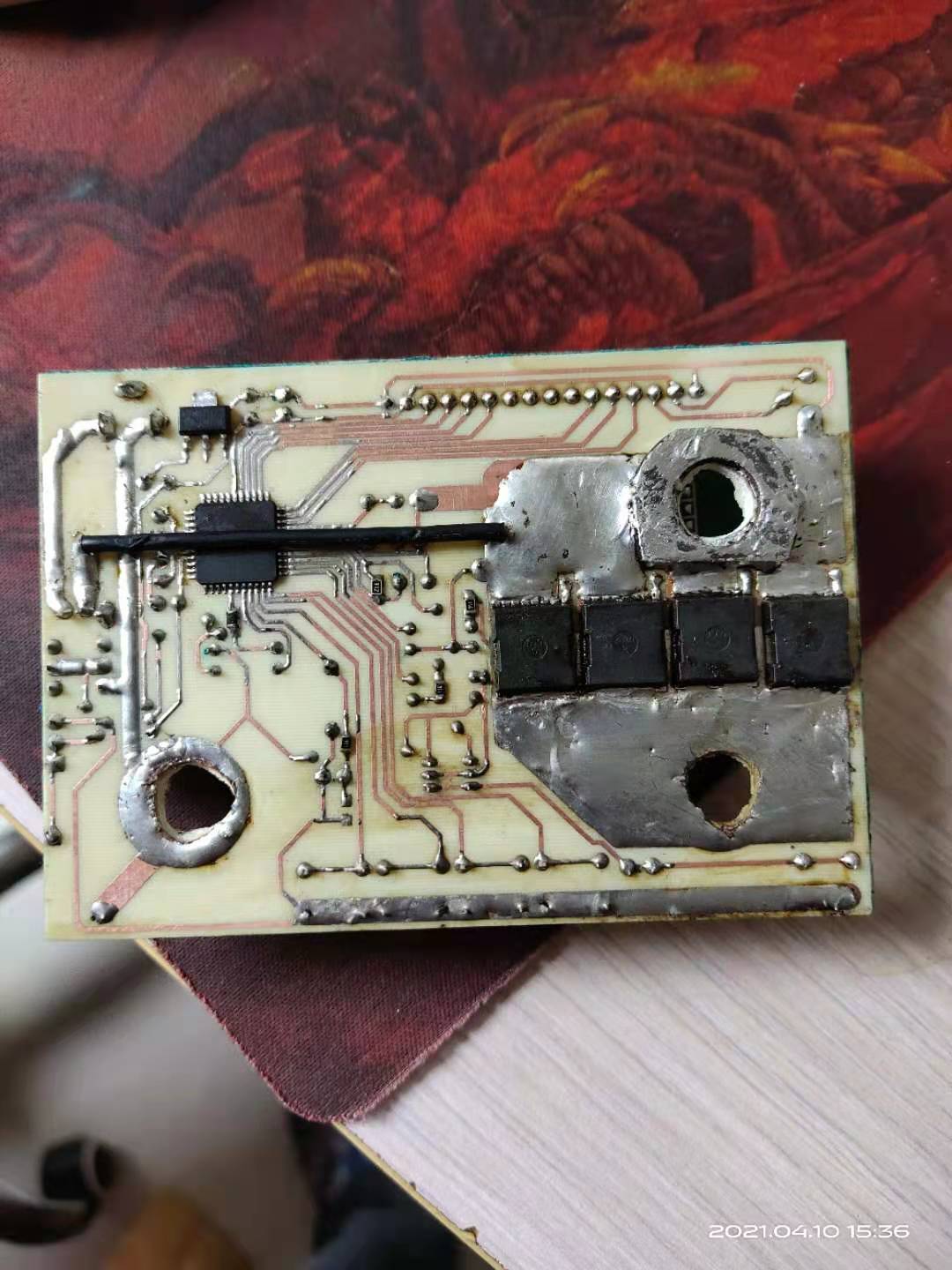

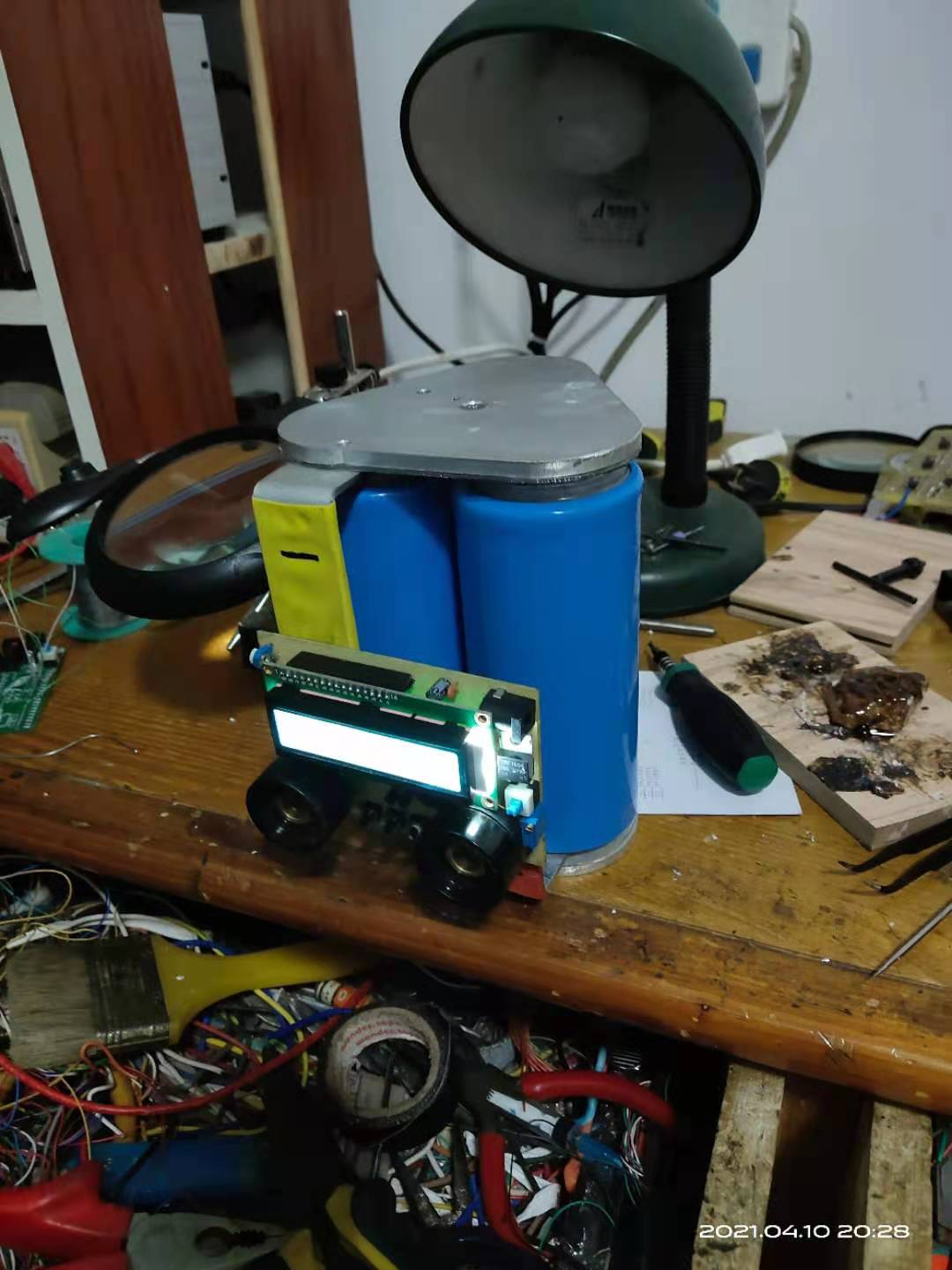

Altium Designer畫的原理圖和PCB圖以及制作出來的實物圖如下：(51hei附件中可下載工程文件)
