這種LED電源板如何改成只有一種開關狀態？

ID:460466 · 發表于 2026-5-12 10:43

本帖最后由海闊天空8 于 2026-5-15 13:13 編輯

原來是第一次開亮一組。第二次開亮另一組，第三次開兩組全亮。如何改成開關只控制兩組的亮滅？兩組LED電源的正極是相連的。只亮第一組LED是第二組電源應該沒有直流輸出？這一組是靠什么關閉的呢？
還有一個6腳芯片應該是控制開關順序的？，既然具備了兩組獨立的恒流輸出為什么不能固定同時開關一種狀態？

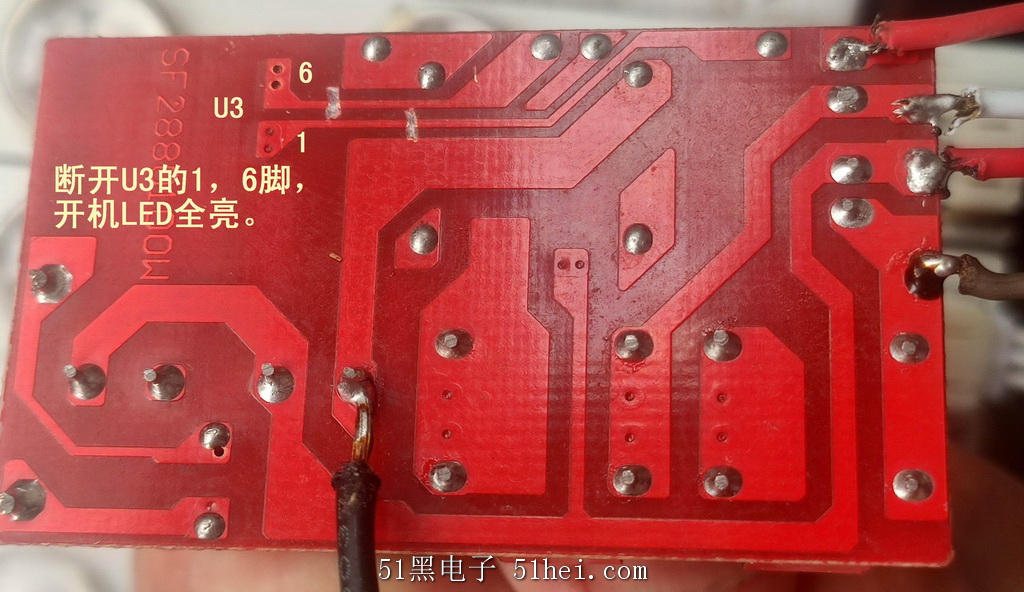

問題解決了：斷開U3的1，6腳輸出，開機兩路LED全亮了！

ID:59341 · 發表于 2026-5-12 16:46

沒這個功能，修改不了

ID:88256 · 發表于 2026-5-12 18:30

芯片設計就那樣，想改功能，就要動大手術，要么直接換單色的燈板。

ID:460466 · 發表于 2026-5-12 19:16

hhdsdy 發表于 2026-5-12 18:30
芯片設計就那樣，想改功能，就要動大手術，要么直接換單色的燈板。

兩個DP9503AB恒流芯片分別輸出兩組電源

ID:996773 · 發表于 2026-5-13 14:45

板載兩個ic可能就是個集成單片機和開關管的器件，程序是燒死在里面無法更改，每次通電會讀取內部eeprom
記錄的上次掉電的開關狀態，如果是1，那么這次通電給數據0，開關管就是截至不通電，再次關閉電源，電源跌落觸發eeprom寫入這次的數據0，想改只能自己換單片機寫程序，簡簡單單的讀取狀態判斷轉移

ID:88256 · 發表于 2026-5-13 18:19

海闊天空8 發表于 2026-5-12 19:16
兩個DP9503AB恒流芯片分別輸出兩組電源

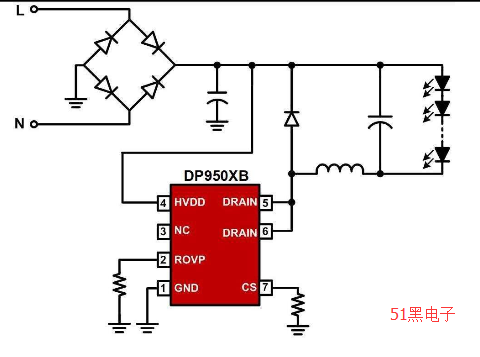

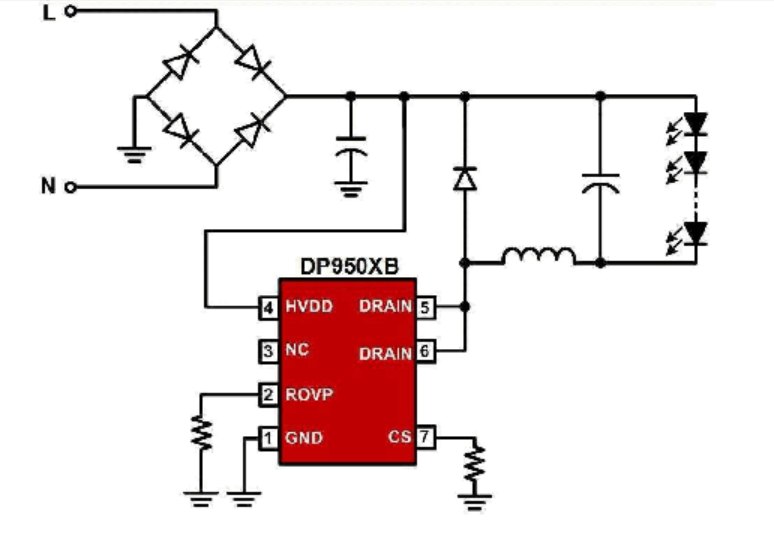

你應該研究的是大電容底下的U3，當然，找出恒流芯片的應用電路，跳過U3的控制也行。

ID:460466 · 發表于 2026-5-13 21:05

本帖最后由海闊天空8 于 2026-5-14 10:52 編輯

hhdsdy 發表于 2026-5-13 18:19
你應該研究的是大電容底下的U3，當然，找出恒流芯片的應用電路，跳過U3的控制也行。

U3應該是開關順序控制的。兩個恒流芯片的2腳"TOVP"應該是受U3控制的？實測U3的1，6腳分別接U2,U1的2腳。U1,U2的2腳7V時LED亮，0V時LED滅。

ID:332444 · 發表于 2026-5-14 09:03

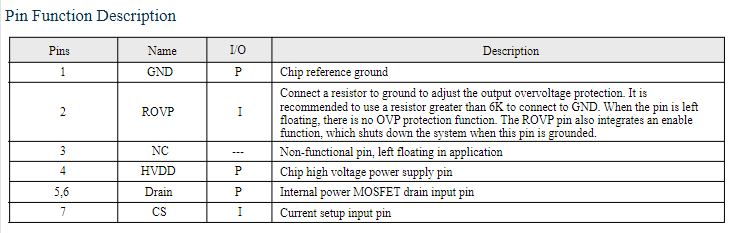

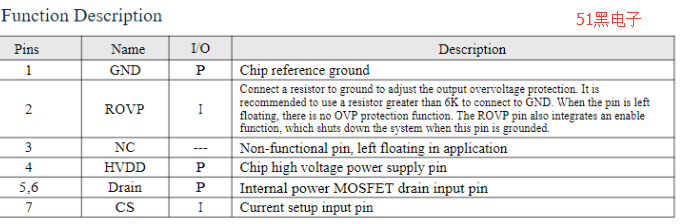

難道沒有自己查閱恒流芯片資料？所謂一種狀態應當明確，從描述看控制3種狀態，也就是第4次按鈕才關閉，那么，想實現每次都同時點亮，不管控制次數？2引腳功能：將電阻接地以調整輸出過壓保護。建議使用大于6K的電阻連接到GND。當引腳處于浮空狀態時，沒有過壓保護（OVP）功能。ROVP引腳還集成了啟用功能，當該引腳接地時，系統會關閉。

ID:460466 · 發表于 2026-5-14 13:10

hhdsdy 發表于 2026-5-13 18:19
你應該研究的是大電容底下的U3，當然，找出恒流芯片的應用電路，跳過U3的控制也行。

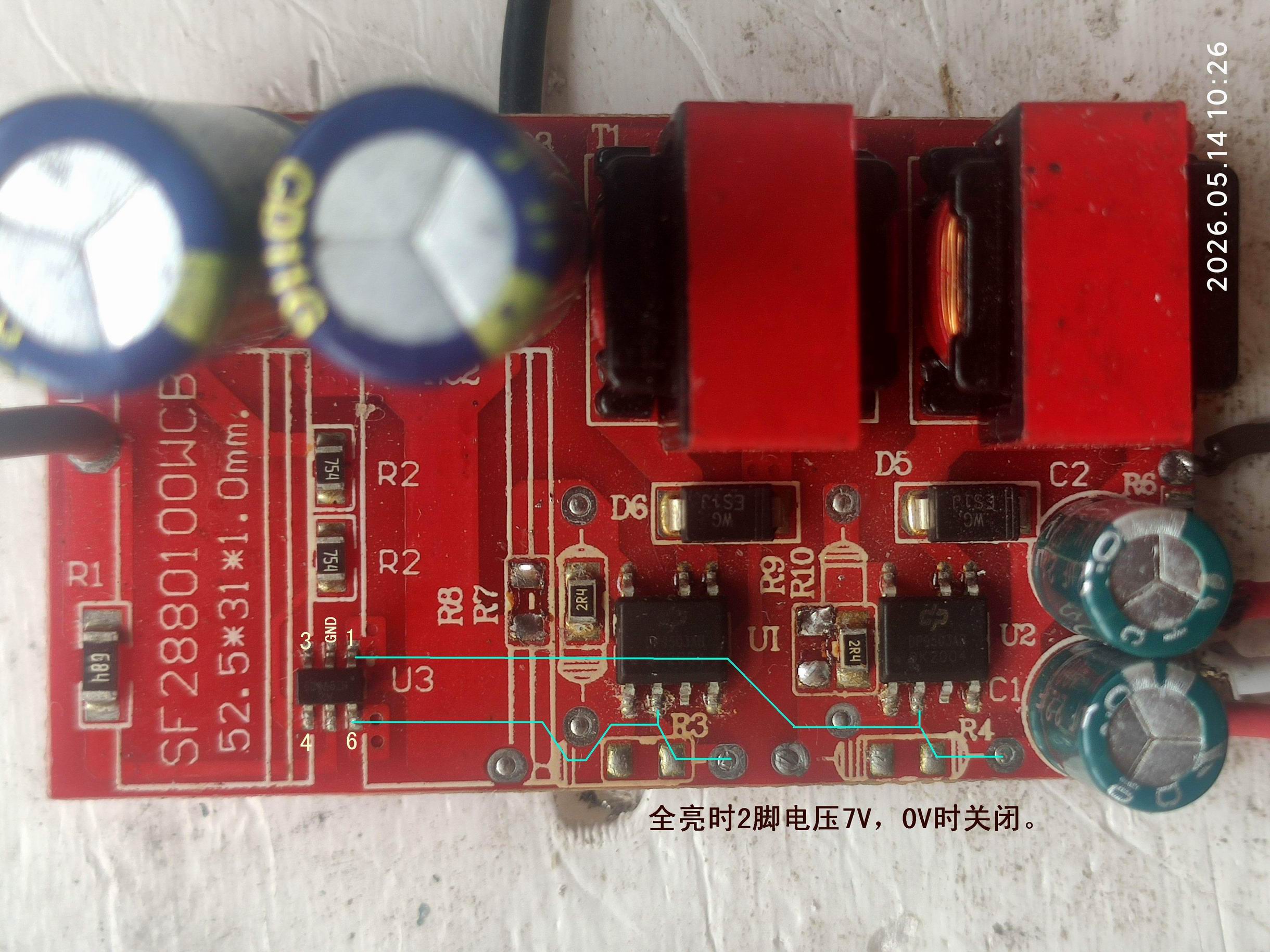

沒注意兩個大電容下面有U3！您提醒的沒錯！U3的1，6腳和U1,U2的2腳直連是控制恒流源直流輸出的，U1,U2的2腳高電位7V時有直流輸出（燈亮）。0V時沒有輸出。接下來去掉6腳芯片？或U1,U2的2腳懸空是否可行？或給U1,U2制造一個高電位？

ID:460466 · 發表于 2026-5-14 19:38

xianfajushi 發表于 2026-5-14 09:03
難道沒有自己查閱恒流芯片資料？所謂一種狀態應當明確，從描述看控制3種狀態，也就是第4次按鈕才關閉，那么 ...

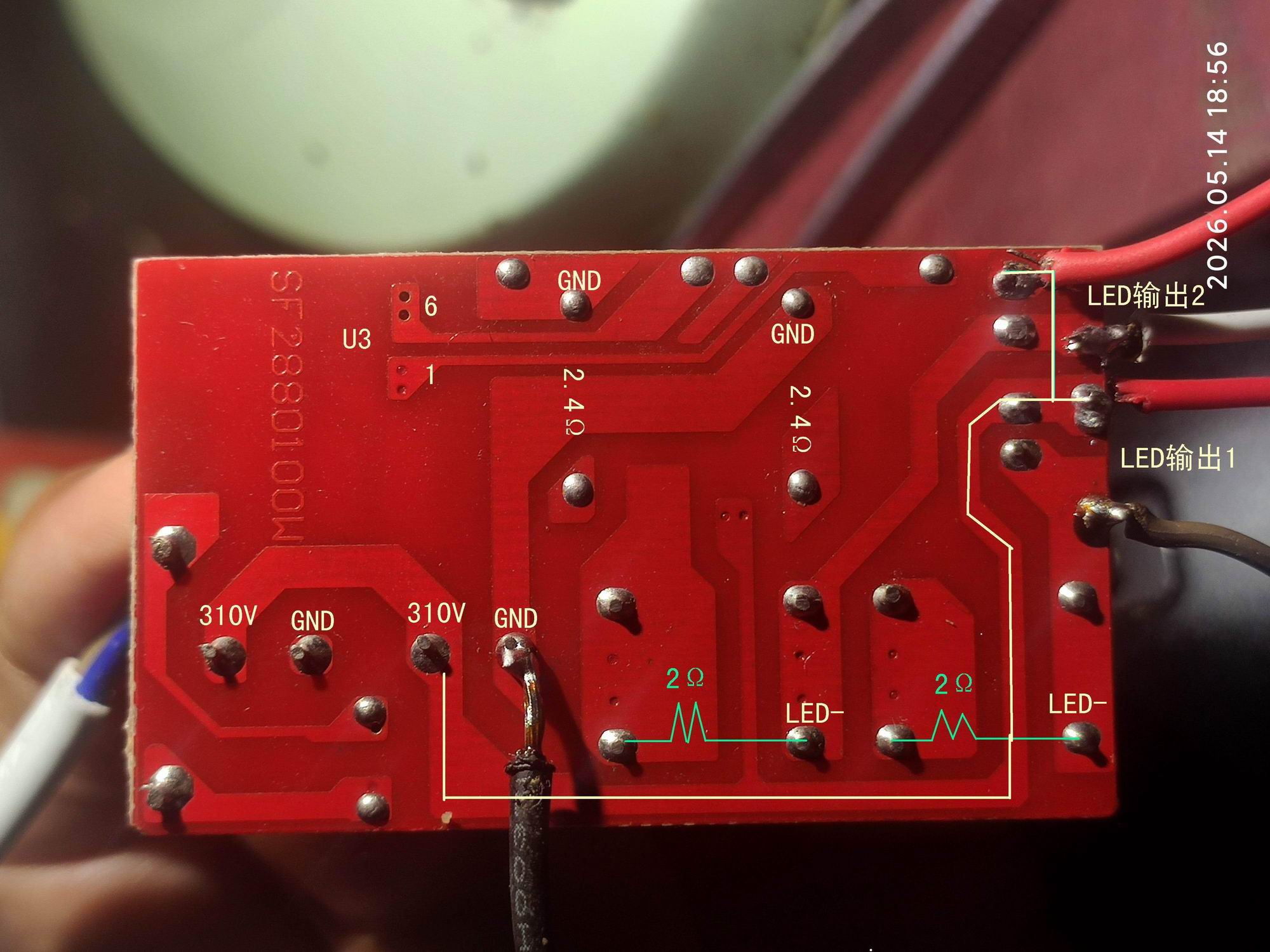

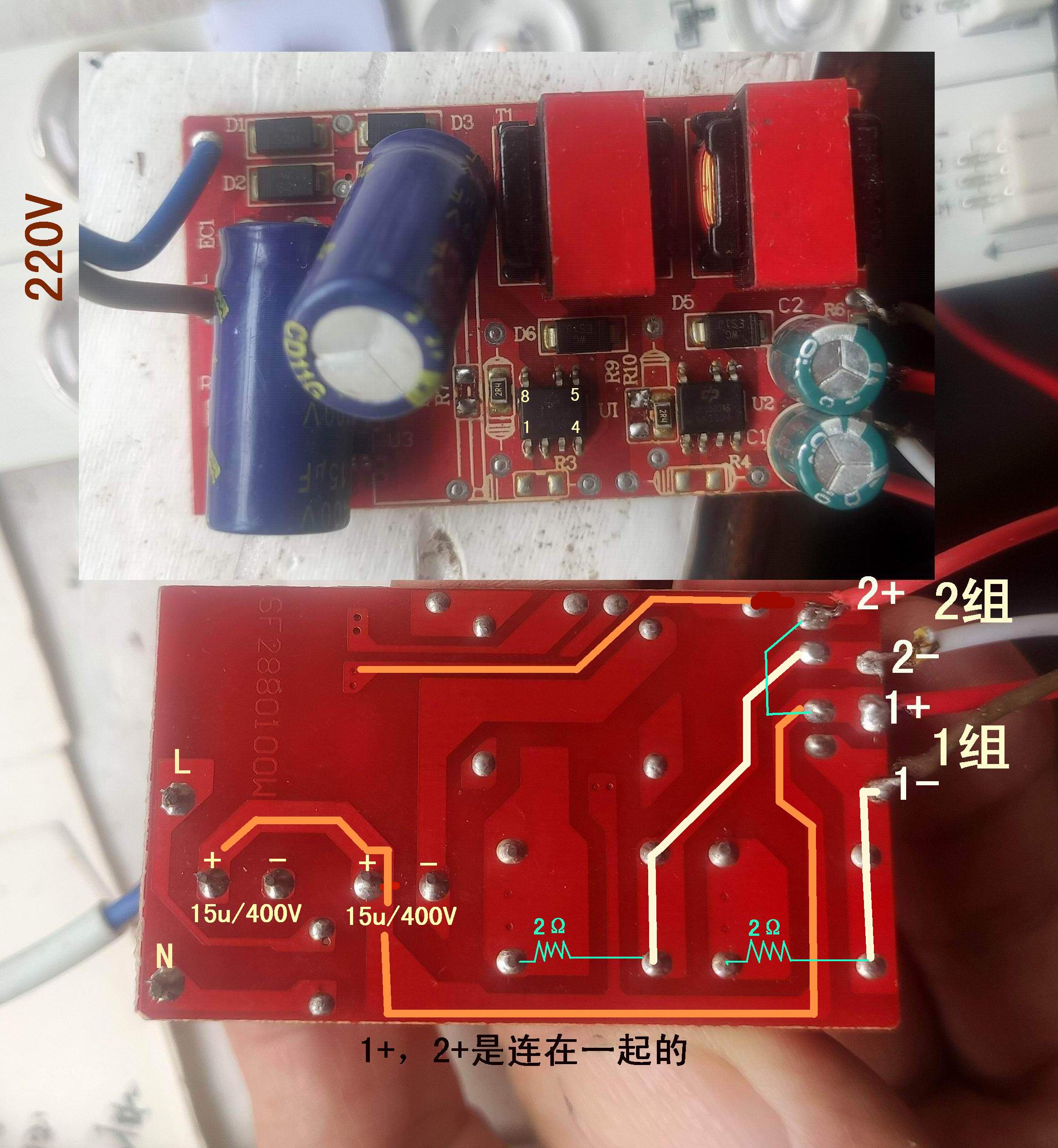

電路板背面圖已經很明顯了，控制LED輸出的芯片U3的1，6腳直連到恒流芯片U1,U2的2腳（ROVP），2腳高電位有輸出，低電位關斷。斷開U3的1，6腳使U1,U2的2腳懸空應該就可以開關只控制兩路LED的同時亮滅？

ID:332444 · 發表于 2026-5-17 18:10

海闊天空8 發表于 2026-5-14 19:38
電路板背面圖已經很明顯了，控制LED輸出的芯片U3的1，6腳直連到恒流芯片U1,U2的2腳（ROVP），2腳高電位有 ...

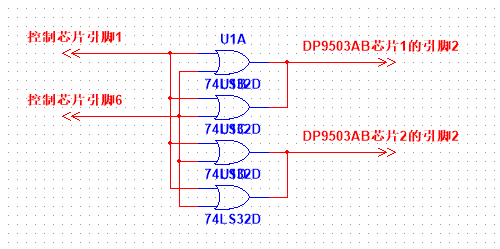

從板子看得出2引腳作為控制輸出使用，在不改變原有電路功能情況下，可用數字或門改造。這樣可隔離控制芯片2個引腳輸出不相影響，避免引腳間短路損壞。由于2引腳需要低電平關閉，因此，改為數字或門芯片可有效高低電平切換，為充分利用芯片內部邏輯門，因此，并聯2個或門單元以增強對外驅動能力。

怎么回事，要保留的是或門電路，不用二極管電路，我明編輯去二極管圖，希望再次編輯不要出錯了。

ID:460466 · 發表于 2026-5-18 07:55

xianfajushi 發表于 2026-5-17 18:10
從板子看得出2引腳作為控制輸出使用，在不改變原有電路功能情況下，可用數字或門改造。這樣可隔離控制芯 ...

關鍵是U1,U2的2腳是高電平有輸出，低電平關閉。是由U1的1，6腳控制的。斷開U3到U1,U2的控制，U1,U2的R3,R4的2腳懸空了，視為高電平應該有輸出，實際情況也是，所以最簡單的辦法就是斷開U3的1，6腳，原電路板上的R3,R4到地應該是2腳置0電位的兩個高阻值電阻？實際沒接，默認2腳懸空高電平開通？

ID:332444 · 發表于 2026-5-18 16:23

海闊天空8 發表于 2026-5-18 07:55
關鍵是U1,U2的2腳是高電平有輸出，低電平關閉。是由U1的1，6腳控制的。斷開U3到U1,U2的控制，U1,U2的R3,R ...

數字或門了解？無論1或6引腳只有有一高電平則或門輸出高電平，只有當1和6引腳都低電平或門輸出才低電平，看來要補或門知識。

ID:88256 · 發表于 2026-5-18 21:50

xianfajushi 發表于 2026-5-18 16:23
數字或門了解？無論1或6引腳只有有一高電平則或門輸出高電平，只有當1和6引腳都低電平或門輸出才低電平， ...

沒必要整那么麻煩，去除U3改一下U1、U2的2腳電平就可以了。

ID:88256 · 發表于 2026-5-18 22:00

本就無所事事的人，結論也出來好幾天了，結果還是干動嘴不動手，等著別人把飯喂到嘴里啊？U1、U2的2腳功能8樓都早就給出來了，自己不看資料對壇友的回復也置之不理？

ID:460466 · 發表于 2026-5-19 12:49

hhdsdy 發表于 2026-5-18 22:00
本就無所事事的人，結論也出來好幾天了，結果還是干動嘴不動手，等著別人把飯喂到嘴里啊？U1、U2的2腳功能8 ...

你的回復總是與眾不同！（原因自知）提出問題和大家討論不可以嗎？你就知道我不動手嗎？討論技術問題不要加雜別的東西好不好？

ID:332444 · 發表于 2026-5-20 08:11

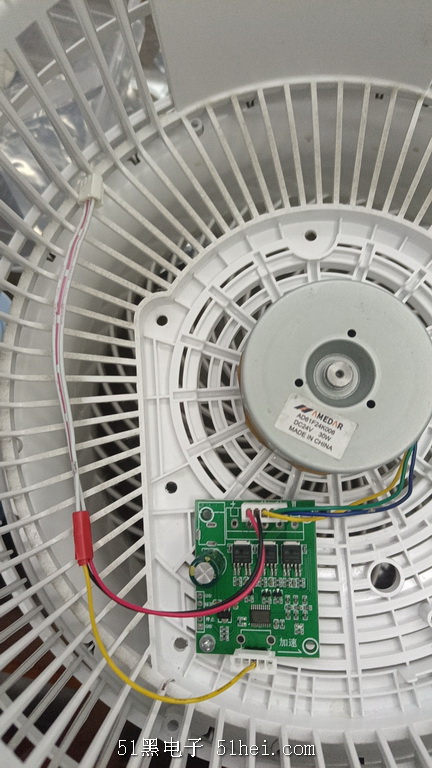

10元錢又修理一臺垃圾思想電風扇，何謂垃圾思想？電機主控芯片內存儲一段自毀滅程序，累計工作時間到就啟動自毀工作，平常工作超過24小時自動關機，故障開始風扇間隔正反轉抽筋一下屏幕閃爍接著屏幕直接黑，拆下電機線屏幕正常了，按鈕開關正常，語音操作正常了，新增三相無刷驅動板無自動關機。垃圾思想讓人類一直干活賤命思想，不斷產生垃圾產品質量，不斷開發自然資源，與共產主義按須生產、分配相反。

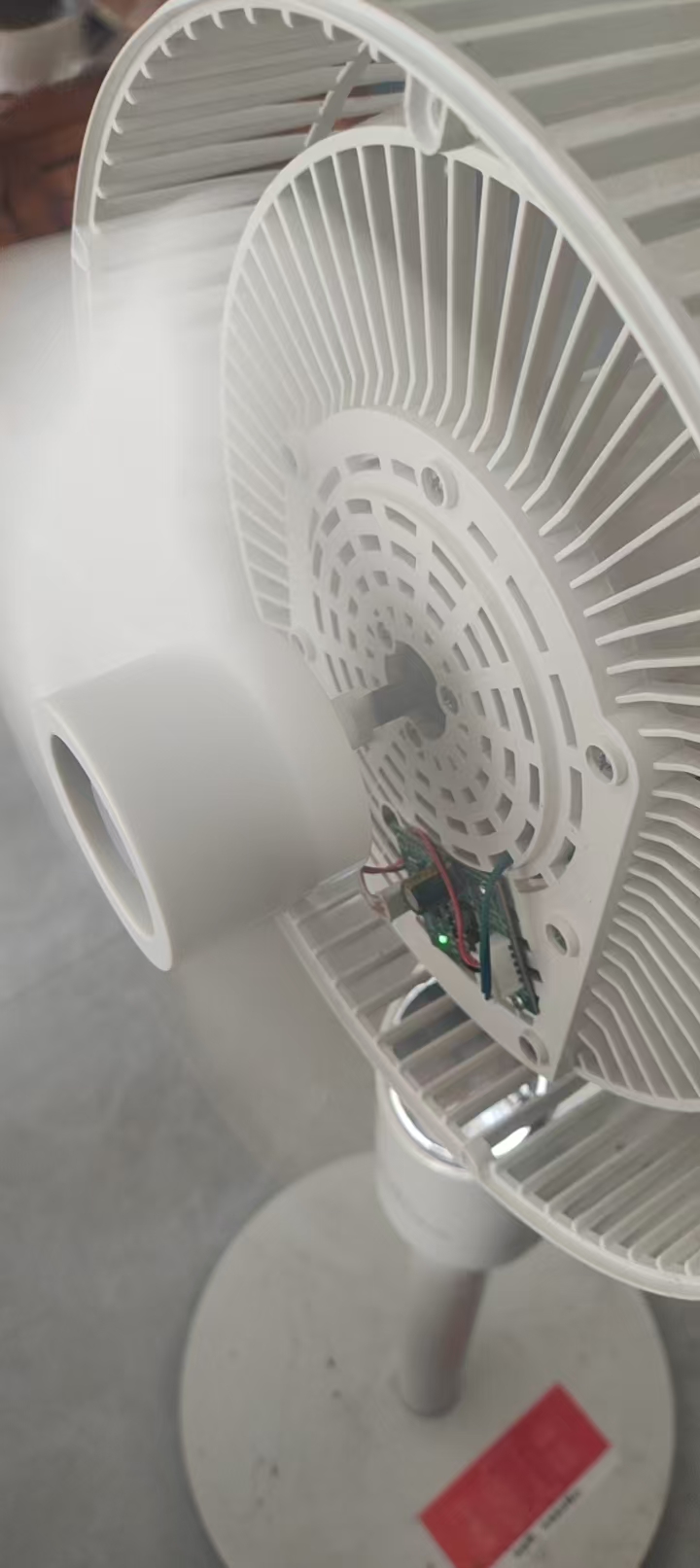

上次一臺安裝內部，這次板子安裝外部。

ID:88256 · 發表于 2026-5-20 11:13

海闊天空8 發表于 2026-5-19 12:49
你的回復總是與眾不同！（原因自知）提出問題和大家討論不可以嗎？你就知道我不動手嗎？討論技術問題不要 ...

從7樓5月13號開始，就已經知道如何改了，這么簡單的事情，到現在也7天了，你還要討論什么？動手了結果又是什么？拿著討論的借口在這彰顯自己的存在，沒必要吧？
