一.概述
TLC5615是德州儀器公司生產的一款10位D/A轉換器，單路電壓輸出，輸出電壓最大可達到基準電壓的兩倍，可帶最小2K歐姆的負載。這款芯片帶有上電復位功能，采用三線制串行總線接口，兼容SPI通信，最大轉換時間為12.5微秒（輸入從0x000變為0x3ff或者從0x3ff變為0x000，輸出穩定信號的時間），還能進行多片級聯使用。TLC5615是一款性價比高、很常用的10位數模轉換芯片。

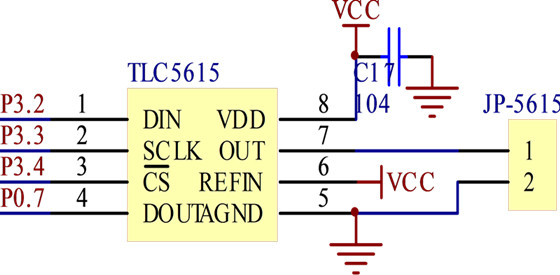

二.電路設計
在WSF-51DB開發板上，TLC5615的輸出端不接任何負載，只是擴展了一個接口，作為測量儀器的接口。芯片的基準電壓取自電源電壓DC5V。
|
三.軟件設計 /************************************************************************** *程序名稱：TLC5615驅動 *程序功能： 向TLC5615寫入數字信號，測量觀察輸出模擬信號 *開發工具：WSF-51DB開發板 * MCU型號：AT89S52-24PU *時鐘頻率：12MHZ *程序作者：吳師傅 *版權說明：吳師傅版權所有。轉載請注明來源和作者。 **************************************************************************/ ＃i nclude<reg52.h> sbit sclk=P3^3;//串行時鐘 sbit din=P3^2;//串行數據輸入 sbit cs=P3^4;//片選 sbit dout=P0^7;//串行數據輸出
//延時毫秒函數： void Delayms(unsigned int t) { unsigned int x,y; for(x=t;x>0;x--) for(y=120;y>0;y--); }
//寫TLC5615數據函數： void WriteTLC5615(unsigned int wdata) { unsigned char i; cs=0;//片選使能 wdata<<=2;//將數據左移兩位，補兩位擴展位,組成12位數據寫入 for(i=0;i<12;i++)//寫入12位數據 { sclk=0; din=(wdata&0x0800)?1:0;//取出最高位（第11位）寫入 sclk=1;//上升沿送數據 wdata<<=1;//下一位移到最高位 } cs=1;//片選禁止 }
//主函數： int main(void) { unsigned int i; while(1) { //因參考電壓取自電源電壓5V，輸入數據達到512時，轉換輸出電壓就已達到參考電壓 //輸入數據大于512時，輸出電壓已經無法再上升。 for(i=0;i<512;i++) { WriteTLC5615(i);//輸入數據從0-512每間隔200ms遞增， Delayms(200); //用萬用表測量輸出引腳，會看到電壓從0V-4V每間隔200ms以約10mv遞增 } } return 0; } |
