軟件模擬波形：下圖是一個簡單的橋式整流電路
.jpeg)

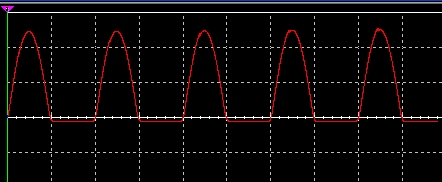

XSC1波形：
.jpeg)

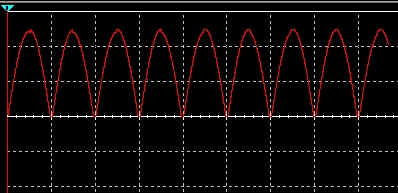

XSC2波形:
.jpeg)
:
實際電路連接
.jpeg)
實際波形:
.jpeg)
示波器耦合方式：本實驗采用直流耦合。
交流耦合：它只允許用觸發信號的交流分量觸發，觸發信號的直流分量被隔斷。通常在不考慮DC分量時使用這種耦合方式，以形成穩定觸發。但是如果觸發信號的頻率小于10Hz，會造成觸發困難。
直流耦合：不隔斷觸發信號的直流分量。當觸發信號的頻率較低或者觸發信號的中空比很大時，使用直流耦合較好。
注：示波器的夾子是示波器參考電位，通常接地端，注意不要短路。
二極管選用IN4007 這種管屬于功率整流管，耐壓1000V,電流1A. 功率2.5W
