TB6600 步進驅動器上的邏輯輸入（PUL、DIR、ENA）需要每條信號線的電流為 (8 mA) 至 (15 mA)。它們采用光耦合器隔離，并與標準 (3.3 V) 和 (5 V) 邏輯電平兼容。大多數模塊都具有內置電阻器，可以安全地處理這些電壓，而無需外部串聯電阻器。

邏輯輸入電流：(8 mA) – (15 mA)


STC89C54RD+ 的 I/O 口
輸出低電平灌電流 (P0、ALE、PSEN)    最小值 5 mA   典型值 8 mA
輸出低電平的灌電流 (P1、P2、P3、P4) 最小值 2.5 mA 典型值 4 mA
輸出高電平的拉電流 (P1、P2、P3、P4) 最小值 40 uA  典型值 70 uA

根據提供的【技術手冊內容】和【TB6600 參數】，我們可以從電路原理層面精確解釋你遇到的“脈沖減半”現象。
核心原因：灌電流能力嚴重不匹配
TB6600 邏輯輸入需求：

每路輸入（PUL、DIR、ENA）要求 8 mA ~ 15 mA 電流（光耦導通條件）。

STC89C54RD+ I/O 口灌電流能力：

I/O 口                        輸出低電平灌電流（典型值）
P0、ALE、PSEN                8 mA
P1、P2、P3、P4                4 mA


1. 為什么 P1 口（準雙向）工作異常？

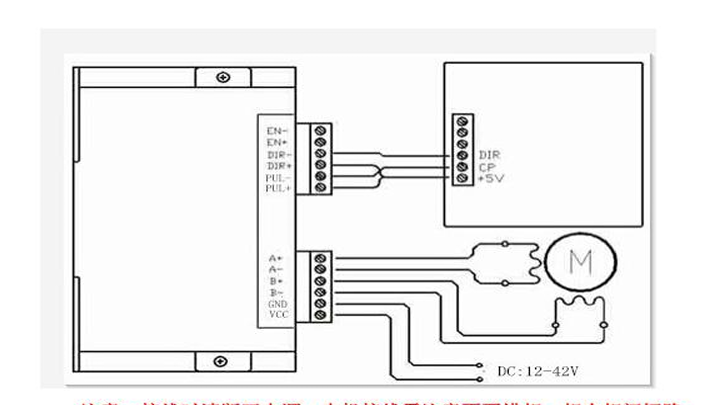

當 P1 口輸出低電平時，需要吸收來自 TB6600 光耦回路的電流（共陽接法：5V → 光耦LED → 限流電阻 → P1口）。
光耦所需的 8~15 mA 已遠超 P1 口的 4 mA 典型驅動能力。
P1 口內部的下拉 MOSFET 被強制輸出過大電流，進入 線性區（類似于可變電阻），導致漏源電壓 V_{DS} 顯著上升。
實測低電平電壓 2V，正是這個電壓降的體現。此時光耦未能可靠導通（其低電平閾值通常需 < 0.8V），導致脈沖跳變被誤判或部分丟失，最終 有效脈沖數減半。

2. 為什么 P0 口（開漏 + 上拉）工作正常？

P0 口在開漏模式下輸出低電平時，內部下拉管具有更強的灌電流能力（典型 8 mA，最小保證 5 mA）。
雖然 8 mA 仍略低于 TB6600 的 8-15 mA 需求上限，但實際電路中的裕量足夠：TB6600 的光耦通常有 1.2V-1.5V 正向壓降，串聯限流電阻后電流可低于 15 mA（例如 330Ω 電阻時電流約 10.9 mA）。P0 口能穩定吸收該電流，將低電平電壓保持在 0.1V ~ 0.3V 以內。
外部上拉電阻保證了高電平的快速建立，整體脈沖信號波形完整，驅動器正常計數。

3. 高電平拉電流數據說明什么？
手冊給出 P1、P2、P3、P4 的 輸出高電平拉電流僅為 40~70 μA，這是非常弱的驅動能力。如果采用 共陰接法（驅動器由高電平觸發），P1 口將完全無法驅動，問題會更嚴重。幸運的是您使用的是共陽接法，只需要低電平灌電流能力，但這一能力恰恰是 P1 口的短板。

結論與建議

你的分析和實驗完全正確：問題根源就是 P1 口和 P0 口的 灌電流驅動能力差異，導致 TB6600 的輸入光耦無法可靠工作。
當前解決方案（P0 口開漏 + 上拉）是最簡單有效的，它利用了 P0 口更強的下拉能力。
若必須使用 P1 口，可通過外加 NPN 三極管（如 9013）或開漏緩沖器（如 74HC07） 來增強驅動，三極管基極限流電阻后由 P1 口控制，集電極開路輸出至 TB6600。


以上就是“脈沖減半”現象的全部原理。請放心使用 P0 口方案繼續開發，無需修改硬件設計。

joyb 發表于 2026-5-26 15:48
什么驅動器

TB6600

man1234567 發表于 2026-5-28 11:51
點上三柱香，向單片機三叩首，高呼好了好了好了，禮畢即成。
不需要任何電路圖和代碼附上，泄露天機是搞不 ...

加了加了

點上三柱香，向單片機三叩首，高呼好了好了好了，禮畢即成。
不需要任何電路圖和代碼附上，泄露天機是搞不成的

什么驅動器
