12V 轉 5V / 3.3V 電源方案選型指南 一、設計背景與三種架構模式12V 是工業控制、通信設備、車載電子、安防監控等領域最常見的直流母線電壓之一。將 12V 降至 5V 或 3.3V 時，相比高壓系統有以下特點：壓差適中（12V→5V 僅 7V，12V→3.3V 約 8.7V），LDO 直降熱耗散大幅降低；幾乎所有中低壓 DC-DC（耐壓 16V~30V）均可直接使用；同步降壓效率更高。 12V 降壓方案通常有三種模式： 1. LDO 直降：適合 <150mA 小電流。12V 下 100mA 時熱耗散僅 0.7W~0.87W，SOT89-3L 可長期承受。BOM 極簡，無紋波和 EMI 問題。 2. DC-DC 降壓：適合 >200mA 中大電流。效率高（通常 90%~96%），發熱低，但存在開關紋波和 EMI。 3. DC-DC + LDO 后級穩壓：適合對紋波和噪聲敏感的模擬/射頻電路。先用 DC-DC 降至 5V，再用 LDO 穩壓至 3.3V，兼顧效率與電源純凈度。 二、芯片概覽本指南涵蓋平芯微（PW）系列的三顆 LDO 和十顆 DC-DC 芯片，所有參數均來自官方數據手冊。12V 系統中，全部芯片均可直接使用，無需擔心耐壓不足問題。 2.1 LDO 線性穩壓器
下載附件
2026-5-30 17:17 上傳

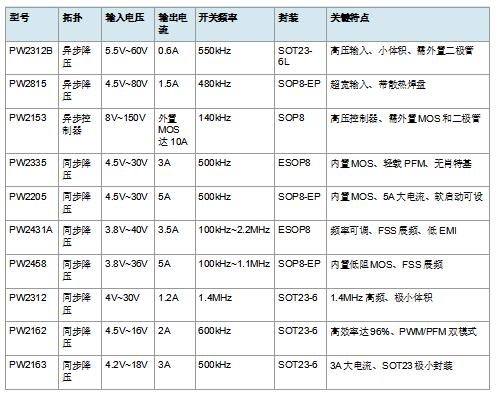

LDO 使用建議：12V 輸入時，PW8600 和 PW75XX 均可輸出標稱最大電流（100mA/150mA），熱耗散約 0.7W~0.87W，SOT89-3L 封裝輕松應對。PW6218 輸入耐壓 18V，12V 下可正常工作，壓差僅 100mV，性價比極高。 2.2 DC-DC 降壓芯片
下載附件
2026-5-30 17:17 上傳
三、逐芯片詳細介紹與典型電路以下按 LDO → 小電流 DC-DC → 大電流 DC-DC → 高壓控制器的順序，對每款芯片進行簡要介紹，并附上 12V 輸入下的典型應用電路圖（元件值按 5V 或 3.3V 輸出推薦）。 3.1 LDO 線性穩壓器PW8600 — 超高壓超低功耗 LDOPW8600 是一款耐壓高達 80V 的固定輸出 LDO，靜態電流僅 1.8μA，PSRR 達 80dB@100Hz。雖然耐壓遠超 12V 需求，但其超低靜態電流和優異的電源抑制比，使其成為電池供電和精密模擬電路的理想選擇。12V 輸入時可穩定輸出 100mA，熱耗散約 0.87W（5V 輸出）或 0.7W（3.3V 輸出）。 典型應用電路（12V → 5V）： CIN=10uF/25V COUT=10uF/10V ┌──┴──┐ ┌──┴──┐ 12V ──┤ ├────────────┤ ├── 5V/100mA └─────┘ └─────┘ │ PW8600-50 │ │ ┌───┐ │ └────┤VIN├──VOUT─────┘ │ │ └───┘ GND 注：PW8600-33 輸出 3.3V，絲印 33；PW8600-50 輸出 5V，絲印 50。 PW75XX — 36V 耐壓低功耗 LDOPW75XX 系列包括 PW7530（3.0V）、PW7533（3.3V）、PW7550（5.0V）等固定輸出型號，耐壓 36V，靜態電流 1.5μA，最大輸出 150mA。12V 輸入時壓差約 300~400mV@100mA，熱耗散與 PW8600 相當，但輸出電流能力更大（150mA vs 100mA）。SOT89-3L 封裝散熱優于 SOT23-3L，推薦優先選用。 典型應用電路（12V → 3.3V）： CIN=10uF/25V COUT=10uF/10V ┌──┴──┐ ┌──┴──┐ 12V ──┤ ├────────────┤ ├── 3.3V/150mA └─────┘ └─────┘ │ PW7533 │ │ ┌───┐ │ └────┤VIN├──VOUT───┘ │ │ └───┘ GND 注：PW7530 輸出 3.0V，PW7550 輸出 5.0V，引腳和電路完全相同。 PW6218 — 18V 耐壓低成本 LDOPW6218 是一款輸入耐壓 18V 的固定輸出 LDO，靜態電流 2μA，輸出電流 100mA。雖然耐壓比 PW8600/PW75XX 低，但 12V 系統完全在其工作范圍內，且價格更低。其壓差僅 100mV@10mA，非常適合作為 DC-DC 后級的二級穩壓，或直接從 12V 給低功耗 MCU 供電。 典型應用電路（12V → 5V）： CIN=10uF/25V COUT=10uF/10V ┌──┴──┐ ┌──┴──┐ 12V ──┤ ├────────────┤ ├── 5V/100mA └─────┘ └─────┘ │ PW6218-50 │ │ ┌───┐ │ └────┤VIN├──VOUT───┘ │ │ └───┘ GND 注：PW6218-33 輸出 3.3V。SOT23-3L 封裝，BOM 極簡。 3.2 小電流 DC-DC 降壓芯片（≤1.5A）PW2312B — 60V 耐壓異步降壓（0.6A）PW2312B 是一款耐壓 60V 的異步降壓芯片，輸出 0.6A，開關頻率 550kHz，SOT23-6L 封裝。雖然 12V 系統不需要 60V 耐壓，但其小體積和極簡外圍（僅需電感、電容、肖特基二極管和反饋電阻）使其成為小電流、高空間約束場景的理想選擇。效率約 90%~92%（12V→5V）。 典型應用電路（12V → 5V/0.6A）： D1=SS28 ┌──///──┐ CIN │ │ COUT 12V ──┤├── L1 ──┼─SW FB─┼──┤├── 5V/0.6A 10uF │ PW │ 22uF └─GND────┘ L1=10uH/1A, R1=82.5k, R2=16.2k (Vout=5V) 或 R1=46.4k, R2=16.2k (Vout=3.3V) CIN=10uF/25V陶瓷, COUT=22uF/10V陶瓷 PW2815 — 80V 耐壓異步降壓（1.5A）PW2815 耐壓 80V，輸出 1.5A，480kHz，SOP8-EP 封裝帶散熱焊盤。關斷電流 <1μA，適合待機功耗敏感的應用。12V 輸入時效率約 91%~93%（12V→5V），滿載溫升控制良好。外圍僅需電感、SS310 肖特基二極管、輸入輸出電容和反饋電阻。 典型應用電路（12V → 5V/1.5A）： D1=SS310 ┌──///──┐ CIN │ │ COUT 12V ──┤├── L1 ──┼─SW FB─┼──┤├── 5V/1.5A 22uF │ PW │ 22uF×2 └─GND────┘ L1=22uH/2.5A, R1=75k, R2=14.3k (Vout=5V) 或 R1=50k, R2=16.2k (Vout=3.3V) CIN=22uF/25V, COUT=22uF×2/10V PW2312 — 1.4MHz 高頻同步降壓（1.2A）PW2312 是一款 1.4MHz 高頻同步降壓芯片，輸入 4V~30V，輸出 1.2A 連續/1.5A 峰值，SOT23-6 封裝。內置高低側 MOS（200mΩ/150mΩ），無需外部肖特基二極管。1.4MHz 高頻允許使用 2.2μH~4.7μH 小電感，占板面積極小。12V→5V 效率約 90%~93%，12V→3.3V 效率約 88%~91%。 典型應用電路（12V → 3.3V/1.2A）： CIN=22uF C1=0.1uF L1=3.3uH 12V ──┤├──┬──────┬───┬───SW───┬──┤├── 3.3V/1.2A 25V │ │ BS│ PW │ 22uF │ └───┤2312 │ 10V │ FB └───┘ │ │ R1=31.6k │ │ R2=10k │ └──────EN───────────┘ (100k上拉) 5V 輸出：L1=4.7uH, R1=52.5k, R2=10k CIN=22uF/25V, COUT=22uF/10V, C1(BS-SW)=0.1uF PW2162 — 96% 高效率同步降壓（2A）PW2162 是一款 2A 同步降壓芯片，輸入 4.5V~16V，600kHz，SOT23-6 封裝。支持 PWM/PFM 雙模式自動切換，輕載時自動進入 PFM 模式以維持高效率，最高效率可達 96%（12V→5V 輕載）。內置補償網絡，外圍極簡。12V 輸入時滿載效率約 92%~94%。 典型應用電路（12V → 5V/2A）： CIN=22uF C1=0.1uF L1=4.7uH 12V ──┤├──┬──────┬───┬───SW───┬──┤├── 5V/2A 25V │ │ BS│ PW │ 22uF │ └───┤2162 │ 10V │ FB └───┘ │ │ R1=110k │ │ R2=15k │ └──────EN───────────┘ 3.3V 輸出：R1=100k, R2=22.1k, L1=4.7uH CIN=22uF/25V, COUT=22uF/10V, C1=0.1uF 可選：C2=22pF 并連 R1 改善瞬態響應 3.3 中大電流 DC-DC 降壓芯片（≥3A）PW2163 — 3A 同步降壓（SOT23-6 極小封裝）PW2163 是一款 3A 同步降壓芯片，輸入 4.2V~18V，500kHz，SOT23-6 封裝。在極小的 SOT23-6 封裝內實現了 3A 輸出能力，內置 90mΩ/50mΩ 低阻 MOS，無需肖特基二極管。12V→5V 效率約 90%~93%，12V→3.3V 效率約 88%~91%。是中小體積、大電流需求的極佳選擇。 典型應用電路（12V → 5V/3A）： CIN=22uF×2 C1=0.1uF L1=4.7uH 12V ──┤├──┬──────┬───┬───SW───┬──┤├── 5V/3A 25V │ │ BS│ PW │ 22uF×2 │ └───┤2163 │ 10V │ FB └───┘ │ │ R1=110k │ │ R2=15k │ └──────EN───────────┘ 3.3V 輸出：R1=100k, R2=22.1k, L1=3.3uH CIN=22uF×2/25V, COUT=22uF×2/10V PW2335 — 3A 同步降壓（ESOP8，帶 PFM）PW2335 是一款 3A 同步降壓芯片，輸入 4.5V~30V，500kHz，ESOP8 封裝。內置 130mΩ/100mΩ MOS，支持輕載 PFM 模式，輕載靜態電流僅 0.6mA，空載關斷電流 4μA。內部已補償，外圍極簡。12V→5V 效率約 91%~94%，12V→3.3V 效率約 89%~92%。 典型應用電路（12V → 5V/3A）： CIN=10uF C1=0.1uF L1=4.7uH 12V ──┤├──┬──────┬───┬───SW───┬──┤├── 5V/3A 25V │ │ BS│ PW │ 22uF×2 │ └───┤2335 │ 10V │ FB └───┘ │ │ R1=44k │ │ R2=10k │ └──────EN───────────┘ 3.3V 輸出：R1=25.7k, R2=10k, L1=4.7uH 反饋電壓 Vfb=0.923V CIN=10uF/25V, COUT=22uF×2/10V PW2205 — 5A 同步降壓（SOP8-EP，軟啟動可調）PW2205 是一款 5A 同步降壓芯片，輸入 4.5V~30V，500kHz，SOP8-EP 封裝。內置 70mΩ/40mΩ 超低阻 MOS，支持外部軟啟動編程（CSS 電容），可限制浪涌電流。5A 持續/6A 峰值輸出能力，12V→5V 滿載效率約 92%~94%。適合大電流數字電路、AP 路由器、機頂盒等。 典型應用電路（12V → 5V/5A）： CIN=22uF C1=0.1uF L1=4.7uH 12V ──┤├──┬──────┬───┬───SW───┬──┤├── 5V/5A 25V │ │ BS│ PW │ 47uF │ └───┤2205 │ 10V │ FB └───┘ │ │ R1=100k │ │ R2=22.1k │ │ SS=CSS=0.1uF │ └──────EN───────────┘ 軟啟動時間 Tss(ms) = CSS(nF) × 0.6 / 10 CSS=0.1uF 時 Tss ≈ 6ms CIN=22uF/25V, COUT=47uF/10V PW2431A — 3.5A 同步降壓（40V 耐壓，頻率可調，FSS 展頻）PW2431A 是一款 3.5A 同步降壓芯片，輸入 3.8V~40V，開關頻率 100kHz~2.2MHz 可調，ESOP8 封裝。內置 80mΩ/50mΩ MOS，支持 FSS 展頻技術（±6% 抖動），可顯著降低 EMI 傳導干擾。輕載 PSM 模式靜態電流僅 25μA。支持外部時鐘同步和低壓差模式（LDO Mode）。12V→5V 效率約 91%~94%。 典型應用電路（12V → 5V/3.5A，500kHz）： CIN=4.7uF×3 C1=0.1uF L1=5.5uH 12V ──┤├──┬──────┬───┬───SW───┬──┤├── 5V/3.5A 25V │ │BOO│ PW │ 47uF │ └───┤2431A │ 10V │ RT=200k FB │ │ COMP──┬──┘ │ │ R3=31.6k C3=3.3nF│ │ R4=10.2k │ └──────EN───────────┘ RT=200k 對應 500kHz；Vfb=0.8V 5V 輸出：R3=31.6k, R4=10.2k 3.3V 輸出：R3=20k, R4=10.2k, L1=4.7uH PW2458 — 5A 同步降壓（36V 耐壓，FSS 展頻）PW2458 是一款 5A 同步降壓芯片，輸入 3.8V~36V，頻率 100kHz~1.1MHz 可調，SOP8-EP 封裝。內置 45mΩ/20mΩ 極低阻 MOS，是平芯微同系列中導通電阻最小的型號之一。支持 FSS 展頻、輕載 PSM（25μA 靜態電流）、外部時鐘同步。12V→5V 滿載效率可達 94%~96%，是同電流等級中效率最高的選擇之一。 典型應用電路（12V → 5V/5A，500kHz）： CIN=4.7uF×3 C1=0.1uF L1=4.7uH 12V ──┤├──┬──────┬───┬───SW───┬──┤├── 5V/5A 25V │ │BOO│ PW │ 47uF │ └───┤2458 │ 10V │ RT=200k FB │ │ COMP──┬──┘ │ │ R3=31.6k C3=3.3nF│ │ R4=10.2k │ └──────EN───────────┘ RT=200k 對應 500kHz；Vfb=0.8V 12V 輸入時效率最高可達 96%（輕載） 電感 DCR 建議 <10mΩ 以獲得最佳效率 3.4 高壓異步控制器PW2153 — 150V 高壓 PWM 控制器（外置 MOS，達 10A）PW2153 是一款輸入耐壓高達 150V 的異步降壓 PWM 控制器（非集成 DC-DC），SOP8 封裝。通過 DRV 引腳驅動外部 NMOS，配合外部肖特基二極管和電感實現降壓。開關頻率 140kHz，反饋電壓 0.38V，電流采樣閾值 0.15V。雖然 12V 系統不需要 150V 耐壓，但其極高的靈活性和擴展能力使其成為超大電流（>5A）應用的首選。 典型應用電路（12V → 5V/5A）： D1=SS510 ┌──///──┐ CIN │ L1 │ COUT 12V ──┤├──┬─────┼──47uH──┼──┤├── 5V/5A 100uF│ │Q1 │ 220uF │ │ PW │ │ │ 2153 │ │ └───┬────┘ │ R7 │ R1=5k │ 0.06Ω │ R2=62k └────────┘ Q1: NMOS 60V/20A, R7=0.06Ω (1W) Vout = 0.38V × (1 + R2/R1) ≈ 5.1V CIN=100uF/25V, COUT=220uF/10V VDD 供電：可用輔助 12V 經 RC 降壓 四、關鍵參數對比與選型邏輯4.1 按輸出電流選型
下載附件
2026-5-30 17:17 上傳

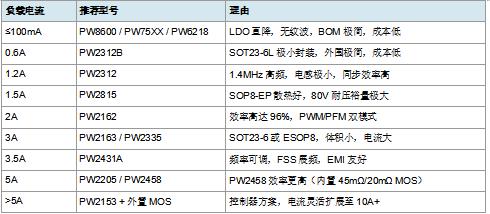

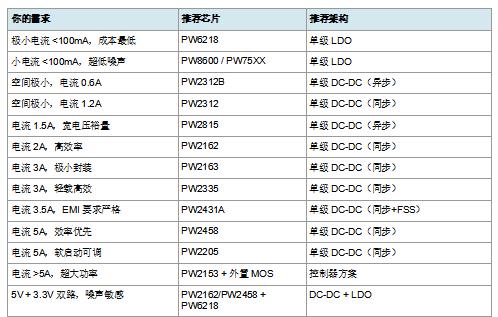

4.2 按應用場景選型• 傳感器/小信號模塊（<100mA）：PW6218 直降 3.3V/5V，成本最低；若需更低噪聲選 PW8600 或 PW75XX。 • 工業 PLC / 控制器（0.5A~2A）：PW2162（2A，高效率）或 PW2815（1.5A，寬電壓裕量）。如需 3.3V 低噪聲電源，后級加 PW6218。 • 通信網關 / 安防設備（2A~5A）：PW2163（3A，SOT23-6 極小封裝）或 PW2458（5A，效率最高）。帶無線通信時優先選 PW2431A/PW2458（FSS 展頻）。 • 大電流數字電路（>5A）：PW2205（5A 集成方案）或 PW2153 + 外置 MOS（5A~10A）。 • 電池備份 / 超低功耗待機：PW8600（1.8μA）或 PW75XX（1.5μA）直降，負載 <30mA 時熱耗散 <0.3W。 五、設計注意事項• 輸入電容：12V 系統尖峰通常 <20V，10μF~22μF/25V 陶瓷電容（X5R/X7R）即可滿足多數場景。大電流（>3A）建議并聯 100μF 電解電容。 • 電感選擇：同步方案電感通常 3.3μH~10μH；異步方案（PW2312B/PW2815/PW2153）電感通常 10μH~47μH。飽和電流必須大于最大負載電流的 1.3 倍。 • 散熱銅箔：SOP8-EP/ESOP8 封裝芯片底部有散熱焊盤，應在 PCB 底層鋪設大面積銅皮，并打 10~20 個 0.3mm 過孔連接至頂層地平面。 • 反饋走線：FB 引腳的分壓電阻緊靠芯片，走線遠離 SW 節點，避免噪聲耦合導致輸出電壓抖動。 • 同步 vs 異步選擇：12V 系統中，同步方案（PW2162/PW2163/PW2335/PW2205/PW2431A/PW2458/PW2312）無需肖特基二極管，效率更高；異步方案（PW2312B/PW2815/PW2153）需外置二極管，但耐壓更高、成本略低。 六、快速選型決策表
下載附件
2026-5-30 17:17 上傳
七、總結12V 轉 5V/3.3V 是電源設計中最常見的場景之一，芯片選擇面廣、設計難度低。核心選型邏輯如下： • 小電流（<150mA）：優先選 LDO 直降。PW6218 成本最低，PW8600/PW75XX 噪聲最低、靜態電流最小。12V 下熱耗散完全可控。 • 中小電流（0.6A~2A）：PW2312B（極小體積）、PW2312（1.4MHz 高頻）、PW2162（效率 96%）、PW2815（寬電壓裕量）各有優勢，按空間和效率需求選擇。 • 中大電流（3A~5A）：PW2163（SOT23-6 極小封裝）、PW2335（內置低阻 MOS）、PW2431A（FSS 展頻 EMI 友好）、PW2458（效率最高 96%）、PW2205（軟啟動可調）覆蓋不同需求。 • 超大電流（>5A）：PW2153 控制器 + 外置大功率 MOS，靈活擴展至 10A 以上。 • 低噪聲需求：采用 DC-DC + LDO 兩級架構，后級選 PW8600（80dB PSRR）或 PW6218（低成本），可將紋波降至毫伏級。 建議在實際選型前，結合負載電流曲線、環境溫度、PCB 空間和 EMI 要求，利用數據手冊的效率曲線和熱阻參數做精確核算。
|
